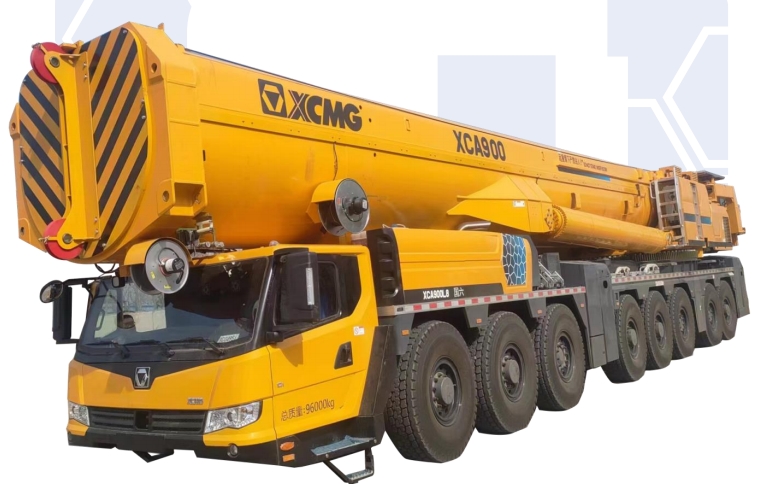

好的，我们来详细探讨一下徐工XCA900L8全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，是操作手进行每一次吊装前必须查阅和严格遵守的法律性文件。 它详细规定了在不同臂长、不同工作幅度（吊车回转中心到吊钩垂直线的水平距离）下，该吊车所能安全起吊的最大重量。
徐工XCA900L8 核心参数简介：
- 最大起重量： 900吨
- 主臂长度： 行业领先的超长主臂，可达90米以上（具体型号可能有差异，请以官方最新资料为准）。
- 副臂长度： 可加装副臂，进一步扩展臂长，满足高、远工况。
- 典型工况： 风电安装、化工设备吊装、大型桥梁建设、重型设备搬运等。
性能表通常以矩阵形式呈现，纵轴是臂长，横轴是工作幅度，交叉点的数值就是该工况下的额定起重量。
应用案例场景分析
以下是几个典型的应用场景，说明如何根据工况选择并应用性能表。
案例一：风力发电机组安装（高、重、精准）
工况描述： 在风电场，需要将一片重约85吨的风电叶片安装到100米高的塔筒上。由于塔筒周围空间有限，吊车需要在一定距离外进行作业。
应用性能表的步骤：
确定关键参数：
- 吊装重量： 85吨（包括吊具、索具的重量）。
- 作业高度： 塔筒高100米，吊钩需要提升到约110米的高度（包含吊具和安全高度）。
- 工作幅度： 由于安全距离和塔筒基础大小，吊车中心需要距离塔筒中心约20米。
选择工况和查阅性能表：
- 这个高度和幅度远超主臂能力，必须使用 “主臂 + 副臂” 工况的性能表。
- 操作手会查看副臂性能表，找到能满足110米吊装高度的臂长组合。例如，可能需要使用 “主臂全伸 + 一定长度的副臂” 的配置。
- 在对应的性能表中，找到 臂长组合（如主臂+副臂=120米） 这一行，然后在横轴找到 工作幅度20米 这一列，查看交叉点的额定起重量。
安全判定：
- 假设性能表显示：在120米臂长、20米幅度下，额定起重量为95吨。
- 判定： 实际吊重85吨 < 额定起重量95吨。结论：工况安全。
- 重要提示： 还必须考虑风载（风电场地风大）、地基承压能力等外部因素，这些虽然不直接体现在性能表上，但却是安全方案的一部分。性能表通常是在理想平地、坚实支撑条件下的数据。
案例二：化工厂反应塔吊装（重、近距离）
工况描述： 在化工厂检修中，需要将一个重达400吨的旧反应塔吊出并更换。作业空间狭窄，吊车可以非常靠近设备。
应用性能表的步骤：
确定关键参数：
- 吊装重量： 400吨。
- 作业高度： 反应塔高30米，吊装高度要求不高。
- 工作幅度： 吊车可以紧贴设备，工作幅度很小，假设为8米。
选择工况和查阅性能表：
- 由于高度不高，但重量极大，应优先考虑使用 “短主臂” 或 “主臂不全伸” 的工况，这是吊车起重能力最强的状态。
- 操作手查看主臂性能表，选择较短的臂长，例如 “主臂长度30米” 的工况表。
- 在30米臂长的行中，找到 工作幅度8米 的列。
安全判定：
- 假设性能表显示：在30米臂长、8米幅度下，额定起重量为550吨。
- 判定： 实际吊重400吨 < 额定起重量550吨。结论：工况安全。
- 关键点： 此工况下，吊车的起重能力得到了最大发挥。但需要特别注意超起装置的配置（如配重、超起桅杆等），性能表上的大
