好的，我们来详细探讨一下徐工QAY800全地面起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格遵循性能表的规定，严禁超载或超出工况限制。

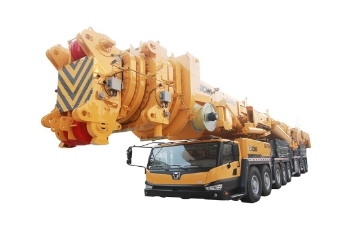

徐工QAY800基本参数回顾：
- 最大起重量： 800吨
- 主臂长度： 18.6米 ~ 92米（基本臂）
- 副臂长度： 可达96米（与主臂组合，最大臂架长度可达180米以上）
- 典型工况： 全伸主臂、带副臂、超起装置等。
起重性能表会根据不同的臂长组合、工作幅度、配重配置以及是否使用超起装置来详细列出对应的额定起重量。下面我们通过几个典型的应用案例来分析。
案例一：风电设备吊装（主臂 + 副臂工况）
场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨，安装高度为90米（吊钩需达到的高度）。
应用性能表的步骤：
- 确定工况： 由于安装高度很高，必须使用主臂+副臂的工况。假设现场地形允许，QAY800使用全部配重（如240吨），并展开超起装置以增加稳定性，减小主臂变形。
- 计算工作幅度：
- 机舱的安装位置在塔筒顶部，起重机需要与塔筒保持安全距离。
- 假设安全距离要求起重机回转中心与塔筒中心距离为14米。这个14米就是关键的工作幅度（R）。
- 查阅性能表：
- 找到对应“全配重 + 超起 + 主臂XX米 + 副臂XX米”的性能表分页。
- 目标是让吊钩高度 > 90米。我们需要组合一个臂长，使得在幅度14米时，吊钩高度能满足要求。例如，选择 主臂60米 + 副臂48米 的组合，总臂长超过108米，扣除吊索具等高度，吊钩高度足以达到90米。
- 在性能表中，横坐标找到幅度14米，纵坐标找到臂长组合（主60m + 副48m），交叉点对应的额定起重量就是允许的最大重量。假设查表结果为 108吨。
- 安全校核：
- 吊物重量：95吨。
- 额定起重量：108吨。
- 负载率 = 95 / 108 ≈ 88%。
- 在大型吊装中，负载率通常要求控制在85%以下，尤其是在有风载的动态工况下。88%略高，需要评估风险。解决方案可以是：
- 微调方案： 尝试将起重机再靠近塔筒一些，将工作幅度减小到12米。重新查表，额定起重量可能增加到120吨以上，负载率将降至79%，处于安全范围内。
- 如果无法靠近，则必须进行严格的风险评估，并确保天气条件（风速）绝对良好。
结论： 通过性能表，工程师精确确定了在安全幅度下，QAY800有能力完成此项吊装，并通过调整幅度优化了安全系数。
案例二：化工厂大型反应塔吊装（全伸主臂工况）
场景描述： 在化工厂检修区，需要将一个重量为220吨的旧反应塔吊下并移位。作业空间开阔，起升高度要求不高（约30米），但物件重量大。
应用性能表的步骤：
- 确定工况： 由于高度要求低，但重量大，应优先使用全伸主臂工况，以获得最强的起重能力。同样使用全配重和超起装置。
- 计算工作幅度： 反应塔的安装位置决定了起重机需要在一定距离外作业。假设最近的工作幅度为10米。
- 查阅性能表：
- 找到“全配重 + 超起 + 主臂全伸”的性能表。假设主臂全伸为92米。
- 在幅度10米的栏位下，查看对应92米臂长的额定起重量。性能表可能显示为 250吨。
- 安全校核：
- 吊物重量：220吨。
- 额定起重量：250吨。
- 负载率 = 220 / 250 = 88%。
- 同样，这个负载
