好的，我们来详细探讨一下徐工XCA600L8全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一点：《起重性能表》是吊装作业的“生命线”和“法律文件”。任何操作都必须严格遵循性能表中的数据，严禁超载或超出工作范围。

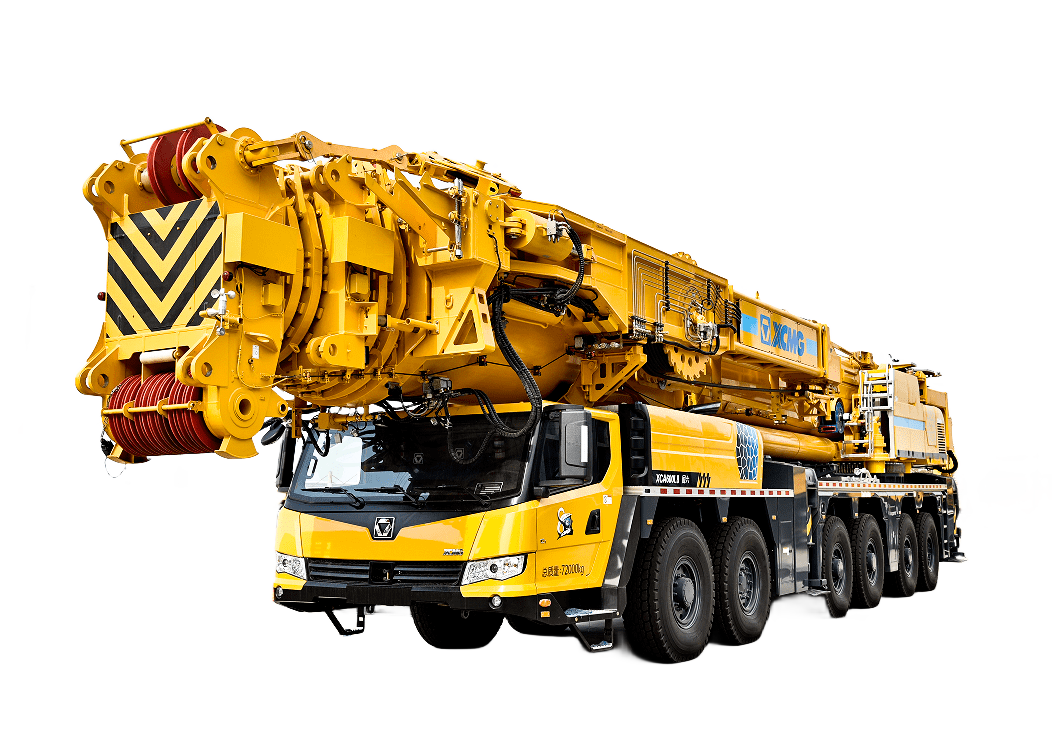

徐工XCA600L8 核心参数简介：
- 最大起重量： 600吨
- 主臂长度： 18.1米 ~ 92米（基本臂）
- 主臂+副臂： 最长可达 92米 + 60.5米 = 152.5米
- 典型工况： 通常配备多种支腿跨距和配重配置，例如全配重180吨。
性能表会根据不同的臂长组合、工作幅度（吊臂回转半径）和支腿配置给出对应的额定起重量。
应用案例一：风电设备吊装（典型工况）
场景描述： 在某风电场，需要安装一台风力发电机的机舱（重量约95吨）。安装高度为轮毂中心高度100米。现场地面坚实，允许使用全支腿（9.6m x 9.6m）和180吨全配重。
应用步骤：
确定吊装参数：
- 被吊物重量： 机舱95吨（需包含吊具重量，假设吊具5吨，总重 100吨）。
- 所需起升高度： 100米（轮毂高度）+ 安全高度 ≈ 105米。
- 工作幅度： 由于塔筒周围有作业空间，计划将起重机置于塔基旁，吊装时幅度控制在 14米 左右。
查阅性能表：
- 选择“主臂+副臂”工况。
- 找到对应180吨配重，全支腿的性能表分页。
- 在表中，纵向查找臂长组合。要达到105米起升高度，需要主臂92米 + 副臂（假设使用中间长度的副臂，例如30米左右，具体组合需查表确定）。
- 在对应的臂长行，横向查找工作幅度14米 所在的列。
- 交叉点数据： 查表得到在14米幅度、该臂长下的额定起重量。假设查表结果为 110吨。
分析与决策：
- 对比： 额定起重量（110吨） > 实际吊重（100吨）。
- 安全裕度： 有10吨的安全裕度（约10%），符合安全规范。
- 结论： 该工况下，XCA600L8的起重能力满足要求，方案可行。吊装时需严格控制幅度不超过14米。
应用案例二：化工厂大型反应塔吊装（狭小空间工况）
场景描述： 在现有化工厂区内，需要更换一个重80吨的反应塔。现场空间狭窄，起重机无法完全伸开支腿，只能使用半支腿工况（例如6.5m x 6.5m）。同时，由于场地限制，吊装时需要较大的工作幅度。
应用步骤：
确定吊装参数：
- 被吊物重量： 反应塔80吨 + 吊具 ≈ 85吨。
- 工作幅度： 受设备布局限制，必须至少在 20米 的幅度下进行吊装。
- 臂长： 反应塔高度30米，所需臂长不需太长，假设使用 40米 左右主臂即可。
查阅性能表：
- 关键点： 必须切换到 “半支腿”或对应支腿跨距（6.5m x 6.5m） 的性能表分页。绝对不能用全支腿的数据！
- 在“半支腿”性能表中，找到主臂40米的行。
- 横向查找工作幅度20米的列。
- 交叉点数据： 查表得到额定起重量。假设在半支腿下，20米幅度的额定起重量仅为 70吨。
分析与决策（风险识别）：
- 对比： 额定起重量（70吨） < 实际吊重（85吨）。
- 结论： 此方案极其危险，严禁作业！ 性能表明确显示此为超载工况。
- **调整方案
