好的，我们来详细解析一下徐工XCA500L8全地面起重机在不同工况下，如何应用其《起重性能表》来指导实际吊装作业。

首先，请明确一个核心概念：起重性能表是吊装作业的生命线，任何操作都必须严格以其为依据。 它不是一个简单的参考，而是具有强制性的安全规范。

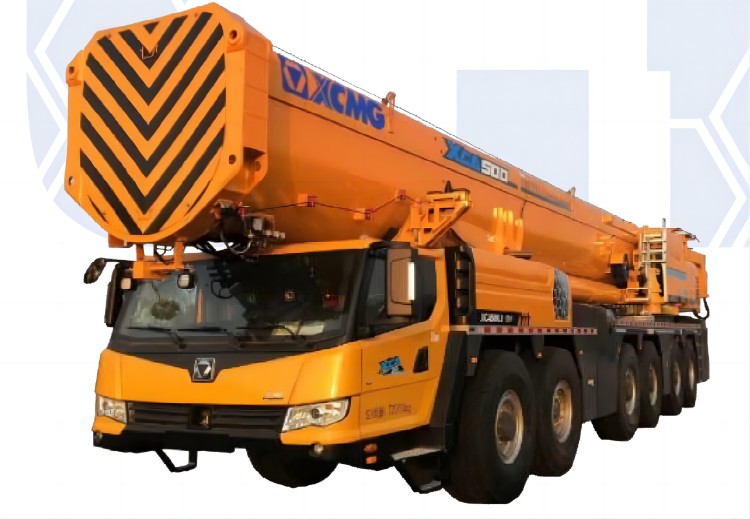

徐工XCA500L8是一款500吨级的8轴全地面起重机，其起重性能表非常复杂，通常包含几十页，针对不同的工况配置（如主臂长度、副臂长度、支腿跨距、配重等）都有对应的性能数据。

一、理解性能表的关键要素

在查看具体案例前，必须先读懂性能表的几个关键参数：

1. 额定起重量： 在特定工况下，起重机允许安全起吊的最大重量。
2. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是性能表中最核心的变量。
3. 臂长： 主臂伸出的长度。
4. 支腿跨距： 支腿完全伸出的横向和纵向距离。跨距越大，稳定性越好，起重能力越强。
5. 配重： 起重机后方配置的重量。配重越大，起重能力越强，但需要更大的作业空间和更长的安装时间。

---

二、应用案例解析

假设我们有一个项目，需要吊装一台重80吨的设备到30米高的平台上。

案例1：基本主臂工况（最常用）

• 任务： 在空旷的场地上，将80吨设备吊装至30米高，工作幅度预计为10米。
• 查表步骤：
  1. 确定工况： 选择“基本臂”工况，即不使用副臂。
  2. 确定配重和支腿： 假设使用全部配重（如160吨），支腿全伸（例如9.6m x 9.6m）。这是最有利的工况。
  3. 查找对应臂长和幅度：
     • 在性能表中，找到“主臂长度”为40米左右的一页（因为吊装高度30米，加上吊索具等，臂长需大于30米）。
     • 在40米臂长这一列，横向查找“工作幅度”为10米的行。
     • 两者的交汇点，就是该工况下的额定起重量。假设查表结果为 95吨。
• 应用分析与决策：
  • 安全性判断： 设备重量80吨 < 额定起重量95吨。结论：安全，可以作业。
  • 注意事项： 必须确保实际工作幅度控制在10米以内，操作要平稳。同时，95吨是极限值，通常会有安全余量，但绝不能超载。

案例2：主臂+副臂工况（需要更高或更远）

• 任务： 同上是80吨设备，但平台高度为60米，且设备需要越过一些障碍物，工作幅度可能达到16米。
• 查表步骤：
  1. 确定工况： 基本主臂无法达到60米高度，必须使用“主臂+副臂”工况。假设配置为：主臂50米 + 副臂18米。
  2. 确定配重和支腿： 同样使用全配重和全支腿。
  3. 查找对应数据：
     • 找到“主臂50m + 副臂18m”工况的性能表。
     • 在“工作幅度”为16米的行，查找对应的额定起重量。假设查表结果为 85吨。
• 应用分析与决策：
  • 安全性判断： 设备重量80吨 < 额定起重量85吨。结论：理论上可行，但安全余量很小（仅5吨）。
  • 风险分析与决策：
    • 必须精确计算： 需要精确计算设备重量（包括吊钩、索具的重量），确保总重不超过82-83吨，留下充足余量。
    • 考虑环境因素： 风力、地基情况等会对安全性产生巨大影响。在有风天气下，此工况风险较高。
    • 可能需要优化方案： 如果条件允许，应考虑能否减小工作幅度（例如将设备位置挪近），或者使用更长的副臂组合以提升在16米幅度下的起重能力。如果无法优化，此方案需要极其谨慎地执行。

案例3：狭窄场地工况（支腿非全伸）
