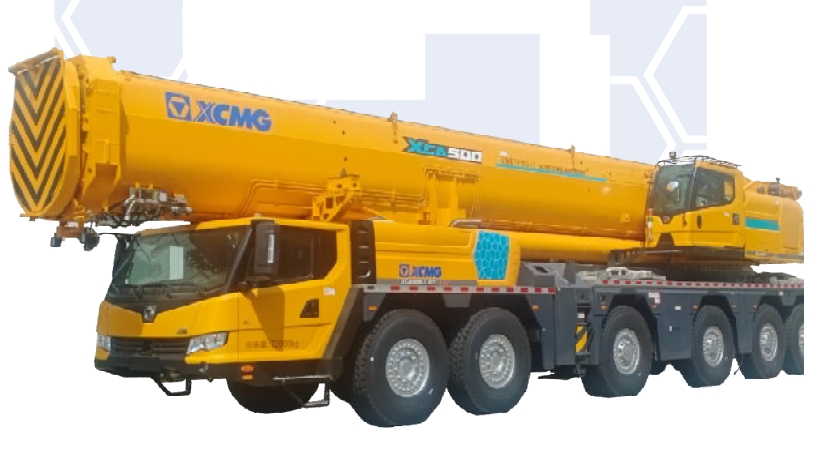

好的，我们来详细解析一下徐工XCA500L7全地面起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何吊装作业前都必须严格查阅。 XCA500L7的性能表是一个多维度的数据矩阵，主要受以下因素影响：
- 主臂长度
- 工作幅度
- 配重状态
- 支腿跨距
- 是否使用副臂/塔臂
下面，我们通过几个典型的实际应用场景来展示如何应用这份性能表。
案例一：风电设备安装（典型的大吨位、大半径吊装）
- 工况描述：安装一台风力发电机的机舱（重量约90吨）。现场条件良好，地面坚实。起重机需要将机舱吊至120米高的塔筒顶部。
- 吊装方案：XCA500L7使用 “主臂 + 塔臂” 工况。假设配置为：主臂60米 + 塔臂60米，总臂长120米。使用全部 120吨配重，支腿全伸（8.6米 x 8.6米）。
- 性能表应用步骤：
- 确定关键参数：吊装重量 = 90吨；作业半径（由现场设备和起重机站位决定）假设为 28米。
- 查找对应性能表：找到“主臂+塔臂工况”的性能表，并定位到“支腿全伸、120吨配重”的子表。
- 交叉查询：在表中，找到“臂长120米”这一行，然后水平查看“幅度28米”这一列对应的额定起重量。
- 获取数据：查表得知，在此工况下，XCA500L7在28米幅度的额定起重量可能为 约95吨。
- 决策与分析：
- 安全性校核：设备重量90吨 < 额定起重量95吨，满足要求。但必须考虑机舱吊具、索具的重量（假设5吨），那么总吊重为95吨。
- 临界点判断：总吊重95吨等于额定起重量95吨，处于理论极限状态。这是非常危险的，不允许有任何偏差（如风速突然增大引起的动载荷）。
- 最终决策：此方案不可行！ 安全起见，必须调整方案。可能的调整方式：
- 优化站位：如果场地允许，将起重机向塔筒方向移动，将作业半径缩小到 26米。查表可知，26米幅度的额定起重量可能提升至105吨以上。这样95吨的总吊重就在安全范围内了。
- 警告：如果半径无法缩小，则需考虑使用更大吨位的起重机（如XCA700或XCA1200）或采用双机抬吊方案。
案例二：市政桥梁预制梁吊装（典型的中长臂、中等幅度吊装）
- 工况描述：在城市高架桥项目中，吊装一块重量为 45吨 的预制箱梁。桥梁高度15米，起重机需在桥下作业，工作幅度相对固定。
- 吊装方案：XCA500L7使用 纯主臂 工况。由于桥梁不高，主臂伸长至 40米 即可。受桥墩限制，支腿不能全伸，使用 半支腿 跨距（如6.5米 x 6.5米）。为转场方便，使用 部分配重（如60吨）。
- 性能表应用步骤：
- 确定关键参数：吊装重量 = 45吨；作业半径（需将梁吊起并回转就位，最大半径可能达到） 16米。
- 查找对应性能表：找到“主臂工况”的性能表，并定位到“半支腿、60吨配重”的子表。
- 交叉查询：在表中，找到“臂长40米”这一行，然后水平查看“幅度16米”这一列对应的额定起重量。
- 获取数据：查表得知，在此工况下，额定起重量可能为 约55吨。
- 决策与分析：
- 安全性校核：45吨 < 55吨，且有10吨的安全余量。考虑吊具重量（约2吨），总吊重47吨，仍然在安全范围内。
- 效率与稳定性：此工况下起重机稳定性好，安全余量充足
