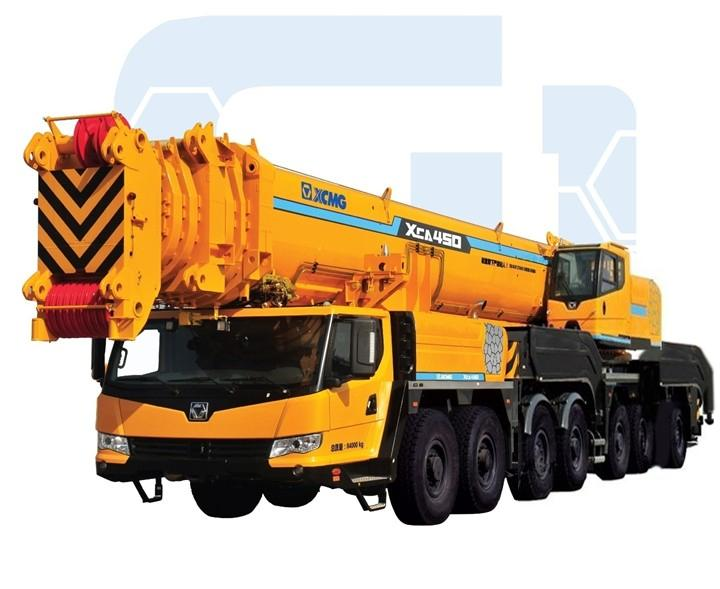

好的，徐工XCA450-1（450吨全地面起重机）的起重性能表是其安全、高效作业的核心依据。其应用贯穿于吊装方案设计、现场准备和实际操作的每一个环节。
下面我将通过几个典型的工况案例，详细说明如何应用其起重性能表。
核心前提：理解性能表的关键参数
在分析案例前，必须明确性能表上的几个关键点：
- 工况配置：性能表基于不同的支腿伸展幅度、配重配置、主臂长度和角度、是否使用副臂/超起等条件制定。不同的组合对应完全不同的起重能力。
- 额定载荷：在特定工况下，起重机安全起吊的最大重量。绝对不允许超过！
- 工作幅度：吊钩中心到起重机回转中心的水平距离。这是选择工况时最关键的参数，幅度越大，起重能力急剧下降。
- 载荷表：通常分为几个部分：
- 主臂工况表：最常用的基本工况。
- 主臂+副臂工况表：需要更大吊装高度时使用。
- 超起工况表：需要极限起重能力或提升抗风稳定性时使用。
应用案例
案例一：风电塔筒吊装（主臂工况）
- 场景描述：在风电场，需要将一节重85吨、高30米的塔筒吊起并安装到基础上。安装位置距离起重机中心约14米。
- 应用步骤：
- 确定关键参数：吊重 = 85吨，工作幅度 ≈ 14米（需考虑塔筒就位时的幅度），吊装高度需 > 30米 + 索具高度（约5米）= 35米。
- 查阅性能表：
- 选择全伸支腿、全配重工况（通常为最强工况）。
- 查看主臂工况表。我们需要找到一列，既能满足14米幅度下的起重能力大于85吨，同时臂长又能达到所需高度。
- 计算所需臂长：吊装高度35米，根据三角函数，臂长 L ≥ 高度 H / sin(臂角)。假设臂角70°，则 L ≥ 35 / sin70° ≈ 37.2米。因此，我们至少需要40米左右的主臂。
- 匹配数据：在性能表中，找到“主臂长度40米”这一行，查看“工作幅度14米”对应的额定载荷。假设表中数据为：14米幅度下，额定载荷为98吨。
- 安全校核：
- 98吨（额定载荷） > 85吨（吊重 + 吊钩、索具重量），满足要求。
- 安全余量 = (98 - 85) / 85 ≈ 15.3%，在合理范围内。
- 现场应用：起重机按此工况配置好（支腿全伸，挂上全部配重，出臂40米），操作时确保在14米幅度范围内，实时监控幅度和重量，确保不超载。
案例二：风机机舱安装（主臂+副臂工况）
- 场景描述：安装风力发电机的机舱，重量110吨，需要安装在高100米的塔筒顶端。现场有作业空间限制，起重机不能离塔基太近，预计最小工作幅度为20米。
- 应用步骤：
- 确定关键参数：吊重 = 110吨，工作幅度 ≥ 20米，吊装高度需 > 100米 + 机舱高度 ≈ 110米。
- 判断工况：主臂最大长度可能无法达到110米的高度，或在此高度和幅度下起重能力不足。必须使用主臂+副臂工况。
- 查阅性能表：
- 选择主臂+副臂工况表。配置可能是“主臂60米 + 副臂54米”。
- 此时，性能表通常以“主臂角度”和“幅度”作为参考。我们需要找到在20米幅度下，额定载荷大于110吨的配置。
- 假设性能表显示：主臂60米，副臂54米，在20米幅度时，额定载荷为125吨。
- 安全校核：
- 125吨 > 110吨，满足要求。
- 但需特别注意，副臂工况下起重机的稳定性对风载非常敏感。性能表通常会注明允许的最大风速，必须严格遵守。同时，起升和回转操作要更加平稳。
- 现场应用：严格按照
