好的，我们来详细探讨一下徐工XCA450全地面起重机在不同典型工况下，如何具体应用其《起重性能表》来指导实际吊装作业。
首先，需要明确一个核心概念：起重性能表是吊装安全的生命线，它不是一个固定的数值，而是一个由多个变量（主臂长度、工作幅度、配重、支腿工况）共同决定的动态数据系统。

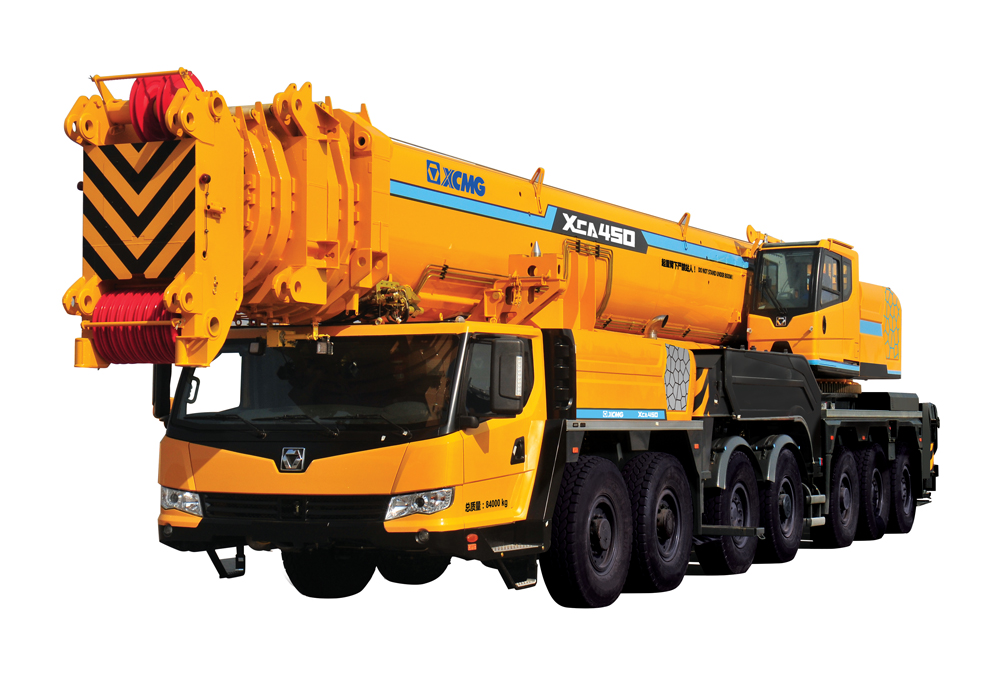

徐工XCA450是一款450吨级的全地面起重机，其性能强大，工况复杂。其性能表通常会分为几个主要部分：
- 主工况表： 使用主臂，可能不带副臂或带少量副臂（如桁架式副臂的初始安装角）。
- 风电工况表： 专门为吊装风机设计的工况，通常使用“风电臂头”和超起装置，以实现高起升高度和大作业幅度下的稳定吊装。
- 塔式工况表： 使用塔式副臂，用于在狭窄空间内实现极高的吊装高度。
下面我们通过三个典型的应用案例来说明。
案例一：大型石化设备吊装（主工况应用）
场景描述： 在某石化厂扩建项目中，需要将一台重85吨的反应器吊装到15米高的混凝土平台上。设备就位时，起重机回转中心到设备基础中心的水平距离（即工作幅度）预计为12米。现场地面坚实，允许全支腿伸出的工况。
应用步骤：
确定关键参数：
- 吊装重量： 85吨（需包含吊钩、索具重量，假设总计为87吨）。
- 所需高度： 设备高10米，平台高15米，加上索具高度，要求吊钩起升高度至少为26米。
- 工作幅度： 12米。
查阅性能表：
- 打开XCA450的《起重性能表》主工况部分。
- 选择对应的支腿工况（通常是全伸支腿）。
- 选择配重配置（例如，使用150吨车身配重+120吨后桥配重，总配重270吨）。
- 在性能表中，找到工作幅度12米这一列。
- 沿着12米这一列向下看，找到能满足26米起升高度的主臂长度。假设性能表显示：主臂长度30.4米，在12米幅度下的额定起重量为110吨。
安全校核与决策：
- 对比： 额定起重量110吨 > 实际吊重87吨。满足要求。
- 安全余量： (110 - 87) / 110 ≈ 20.9%，这是一个比较理想的安全余量。
- 最终方案： 确定使用主臂30.4米，幅度12米，总配重270吨的工况进行吊装。吊装前，需确认风速等环境因素在允许范围内。
案例二：风力发电机组吊装（风电工况应用）
场景描述： 在某风电场，需要吊装一台风机机舱，重量为95吨，轮毂高度为100米。由于叶片的限制，起重机不能过于靠近塔筒，预计吊装机舱时的工作幅度为20米。
应用步骤：
确定关键参数：
- 吊装重量： 95吨（含吊具）。
- 所需高度： 轮毂高度100米 + 机舱高度 + 索具高度，要求吊钩起升高度至少为110米。
- 工作幅度： 20米。
查阅性能表：
- 打开XCA450的《起重性能表》风电工况部分。此工况必须使用超起装置来提供额外的稳定性。
- 性能表的结构会更复杂，通常以“主臂+风电臂头+超起半径”作为组合条件来查询。
- 假设配置为：主臂60米 + 风电臂头（通常固定为十几米） + 超起半径16米。
- 在对应配置的行中，找到工作幅度20米这一列，查得其额定起重量为105吨。
安全校核与决策：
- 对比： 额定起重量105吨 > 实际吊重95吨。满足要求。
- 关键点： 风电吊装对幅度和高度极其敏感。必须严格确保在吊装过程中，幅度不能超过20米。同时，超起装置的配置（半径和配重）必须与性能表完全一致。
