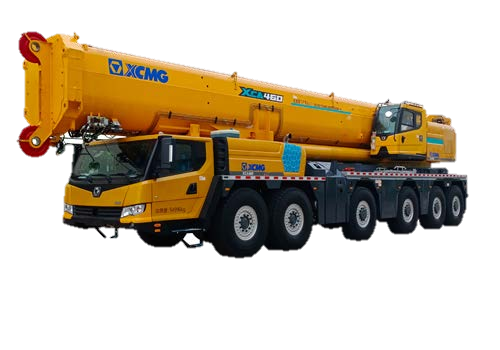

好的，徐工XCA400是一款400吨级的全地面起重机，以其卓越的起重性能、灵活的机动性和先进的智能控制技术而闻名。其起重性能表是吊装作业的“圣经”，正确应用是确保吊装安全、高效的关键。
下面我将通过几个不同工况的典型应用案例，详细说明如何查阅和应用XCA400的起重性能表。
案例一：风电吊装（主臂 + 风电臂工况）
工况背景：
- 吊装物： 风力发电机组机舱，重量95吨。
- 安装高度： 轮毂中心高度100米。
- 作业半径： 由于场地限制，吊车中心需要距离塔筒中心16米。
- 配重： 使用全配重（通常为140吨）。
应用性能表的步骤：
确定工况组合： 这是典型的“主臂+风电臂”或“主臂+塔臂”工况。需要查阅性能表中对应的工况表，而不是基本臂工况表。
查找对应臂长组合： 要达到100米的高度，需要选择适当的臂长组合。例如，性能表上可能显示“主臂60米 + 风电臂60米”的组合，其最大起升高度可以满足要求。
锁定作业半径： 在“主臂60米 + 风电臂60米”的工况分页中，找到作业半径（R）为16米的那一列。
读取额定起重量： 在16米半径对应的行中，查看额定起重量。假设性能表显示在此工况下，16米半径的额定起重量为110吨。
性能对比与决策：
- 吊物重量（95吨）< 额定起重量（110吨），满足起重能力要求。
- 安全余量： (110 - 95) / 110 ≈ 13.6%，这是一个相对安全的余量。但还需考虑风载、吊钩滑轮组重量（通常几吨）等附加载荷。
- 结论： 在该工况下，XCA400可以安全地进行此次机舱吊装。吊装方案需要明确使用全配重，并严格按照性能表要求的支腿全伸状态。
案例二：化工厂设备安装（主臂工况）
工况背景：
- 吊装物： 大型反应罐，重量70吨。
- 安装位置： 需要在现有厂房内就位，作业半径较近。
- 作业半径： 预计12米。
- 臂长要求： 厂房高度限制，主臂伸出长度不能超过40米。
- 配重： 由于场地狭窄，可能无法使用全配重，只能使用部分配重（如80吨）。
应用性能表的步骤：
确定工况组合： 这是标准的主臂工况。查阅性能表中的“主臂起重性能表”。
选择臂长： 根据40米的臂长限制，找到“臂长（L）= 40米”的性能分表。
确定配重配置： 性能表通常对不同配重（如0吨、部分配重、全配重）有单独的列或表。必须选择与现场一致的**“80吨配重”** 对应的数据列。
锁定作业半径： 在40米臂长、80吨配重的条件下，找到半径（R）= 12米对应的额定起重量。假设表中数据为85吨。
性能对比与决策：
- 吊物重量（70吨）< 额定起重量（85吨），满足要求。
- 关键点： 此案例的关键在于配重配置。如果误用了“全配重（140吨）”下的数据（可能在12米半径下能吊120吨），而实际只用了80吨配重，就会导致严重的超载风险。
- 结论： 在臂长40米、半径12米、使用80吨配重的工况下，吊装70吨的设备是可行的。必须确保支腿打牢，且吊装过程中严格控制回转速度，避免晃动。
案例三：桥梁板梁架设（带超起装置工况）
工况背景：
- 吊装物： 预应力混凝土箱梁，重量150吨。
- 架设跨度： 需要将箱梁吊起并回转至桥墩上，最大作业半径预计为20米。
- 臂长要求： 桥墩有一定高度，需要主臂
