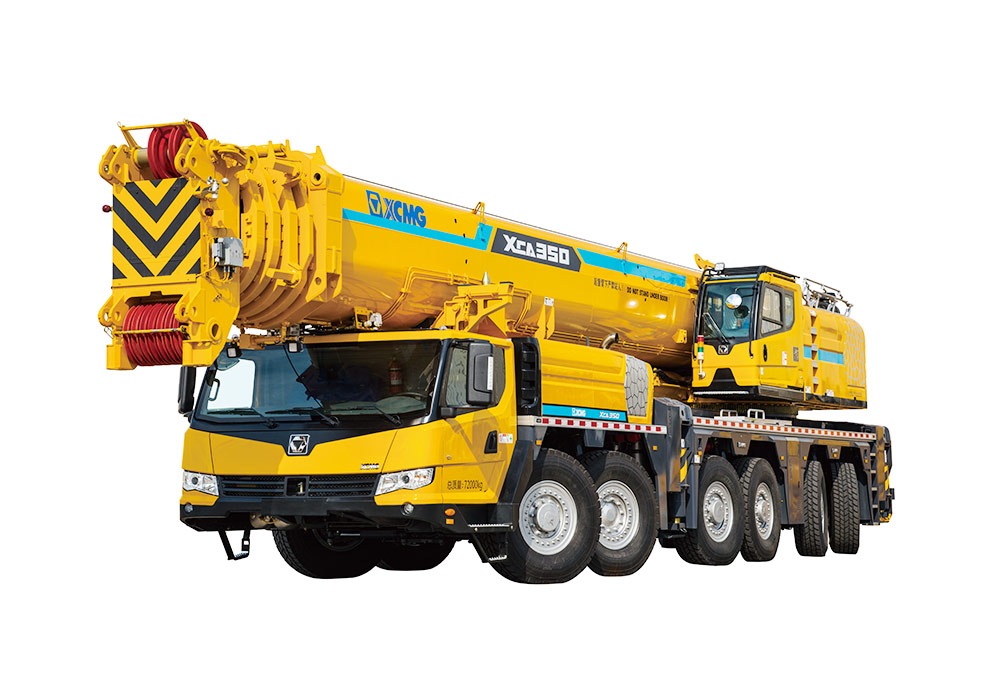

好的，我们来详细解析一下徐工XCA350全地面起重机在不同典型工况下，如何应用其起重性能表来确保吊装作业的安全、高效。
首先，明确一个核心概念：起重性能表是吊车操作的“法律”和“地图”。它不是一个固定的数值，而是一个受多种因素影响的动态数据集合。对于XCA350这样的350吨级起重机，其性能表尤其复杂，应用时必须严谨。
一、 理解XCA350起重性能表的关键参数
在查看性能表前，必须理解影响起重能力的四大核心参数：
- 工况：XCA350通常配备主臂、固定副臂、塔式副臂等多种工况。性能表会按工况分册。
- 幅度：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重量的最关键因素。幅度越大，起重能力急剧下降。
- 臂长：起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 配重：起重机后方配置的平衡重量。XCA350可能有多种配重配置（如基本配重、全配重）。配重越大，起重能力越强，但需考虑转场和场地要求。
重要提示：性能表上的额定起重量是在理想状态下（水平坚硬地面、360°全回转范围内最不利位置）的数值。实际作业中必须考虑安全因素，通常实际起吊重量不应超过额定值的75%-85%（根据公司安全规程而定）。
二、 不同工况下的应用案例
案例一：风电设备吊装（主臂工况 + 风电工况）
场景：在风电场吊装一台重95吨的风机机舱，安装高度为90米。
应用步骤：
- 确定工况：风机吊装对起升高度要求极高，XCA350通常使用其专有的风电工况（可能是主臂+超起/风电臂头等特殊配置）。首先找到对应的性能表。
- 确定关键参数：
- 吊装重量：机舱重95吨，加上吊钩、索具等，总重约100吨。
- 作业幅度：为保证塔筒和吊臂的安全距离，并考虑机舱就位，计划幅度定为16米。
- 所需臂长/高度：安装高度90米，吊索具高度约10米，吊臂需达到约100米的工作高度。查性能表，确定需要伸出多少节臂，以及是否需要附加副臂。
- 查表与验证：
- 在“风电工况”性能表中，找到臂长100米、幅度16米对应的交叉点。
- 假设查表得到额定起重量为120吨。
- 安全校核：
- 计划起吊总重100吨 < 额定120吨。
- 应用安全系数（如80%）：120吨 * 80% = 96吨。
- 发现问题：100吨 > 96吨，此方案不安全！
- 调整方案：
- 方案A（减小幅度）：尝试将幅度缩小至14米。查表得额定起重量可能升至130吨。130吨 * 80% = 104吨 > 100吨，方案可行。但需现场确认14米幅度是否满足安全距离要求。
- 方案B（增加配重）：确认是否已使用最大配重。如果未使用，增加配重可能提升额定值。
- 最终决策：选择14米幅度、最大配重的方案，并严格按性能表操作。
案例二：化工厂大型罐体吊装（主臂工况）
场景：在化工厂密集区域，吊装一个重70吨的反应罐，就位到20米高的平台上。场地狭窄，吊车只能在一侧作业。
应用步骤：
- 确定工况：使用标准主臂工况即可满足要求。
- 确定关键参数：
- 吊装重量：罐体70吨 + 索具 ≈ 73吨。
- 作业幅度：由于场地限制，吊车中心必须远离基础，幅度预计需要22米。
- 所需臂长：平台高20米，罐体高度10米，需要将罐体吊离地面至少30米。查性能表，选择38米左右臂长即可满足高度要求（通过三角函数计算，臂长 > √(幅度²+高度²)）。
- **查表与
