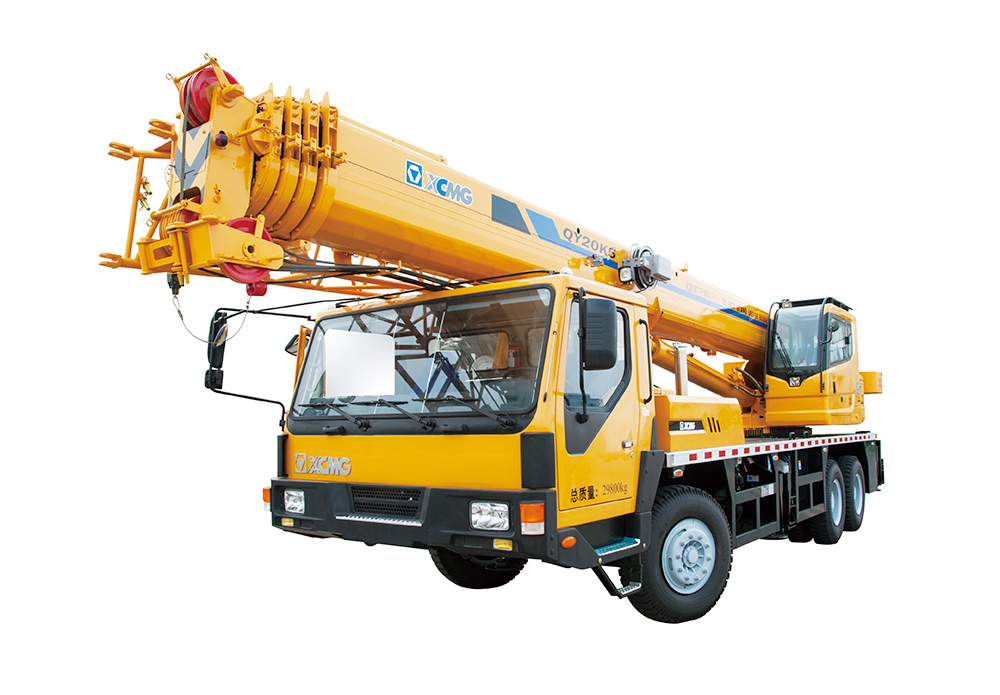

好的，我们来详细探讨一下徐工QY20K5汽车起重机在不同工况下，如何具体应用其起重性能表。这对于确保吊装作业的安全与高效至关重要。
第一步：理解性能表的核心要素
在查看任何案例之前，必须明白QY20K5性能表的几个关键参数：
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的最主要因素。
- 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况： QY20K5通常有全伸支腿和半伸支腿两种主要工况。全伸支腿提供了最大的稳定性，起重能力最强。
- 额定起重量： 在特定幅度和臂长下，起重机安全起吊的最大重量。这个数值已经包含了吊钩的重量。
核心理念： 性能表是“死”的，但现场情况是“活”的。应用性能表的本质，就是在已知（或预估）的作业条件下，从表中查找对应的安全起重量，并确保它大于（且必须留有安全余量）被吊物的实际重量。
第二步：实际应用案例
以下是三个典型的工况应用案例，展示了如何查询和运用性能表。
案例一：近距离、重物吊装（最佳工况）
- 场景描述： 在宽敞的工地现场，需要将一台重约15吨的预制构件吊装到基础上。构件放置位置离吊车很近。
- 应用步骤：
- 确定工况： 场地良好，采用全伸支腿工况，确保最大稳定性。
- 确定幅度： 由于是近距离吊装，假设工作幅度为 4米。
- 确定臂长： 构件不高，使用最短的主臂即可，例如 10.4米（基本臂）。
- 查询性能表（全伸支腿，主臂工况）：
- 找到“臂长 10.4米”这一列。
- 向下找到“幅度 4米”这一行。
- 交叉点显示的额定起重量约为 20吨。
- 安全校验：
- 被吊物重15吨 < 额定起重量20吨。
- 安全余量： (20 - 15) / 20 = 25%，这是一个非常充裕的安全余量（通常要求不低于10%-15%）。
- 结论： 此工况下，QY20K5可以安全、轻松地完成此次吊装任务。
案例二：中远距离、高空设备安装
- 场景描述： 在厂房内安装一台重约6吨的空调机组，需要将设备吊到离地12米高的平台上。吊车受厂房立柱限制，不能过于靠近，预计工作幅度为14米。
- 应用步骤：
- 确定工况： 厂房内地坪坚实，采用全伸支腿。
- 确定幅度： 已确定为 14米。
- 确定臂长： 需要起升高度 > 12米，加上吊索具高度和安全距离，需要臂长至少16-18米。我们选择 18.1米 的臂长。
- 查询性能表（全伸支腿，主臂工况）：
- 找到“臂长 18.1米”这一列。
- 向下找到“幅度 14米”这一行。
- 交叉点显示的额定起重量约为 6.5吨。
- 安全校验：
- 被吊物重6吨 < 额定起重量6.5吨。
- 安全余量： (6.5 - 6) / 6.5 ≈ 7.7%。这个余量偏小，接近临界值！
- 风险分析与决策：
- 风险点： 安全余量不足；实际幅度可能因测量误差略大于14米；可能有不可预见的风载（如果厂房通风）。
- 应对措施：
- 首选方案： 尝试调整吊车位置，将幅度减小到13米（在13米幅度下，额定起重量约为7.3吨，安全余量提升至18%），这样操作更安全。
- 备用方案： 如果无法调整位置，必须精确核实设备重量（包括所有附件
