好的，我们来详细解析一下徐工QAY300全地面起重机在不同工况下起重性能表的应用案例。

核心概念：起重性能表是什么？

起重性能表是起重机操作员的“圣经”。它是一个详细的表格或图表，规定了起重机在特定工况配置下（如臂长、幅度、配重、支腿情况等）能够安全起吊的最大重量。任何操作都必须严格遵循性能表，否则可能导致倾覆等严重事故。

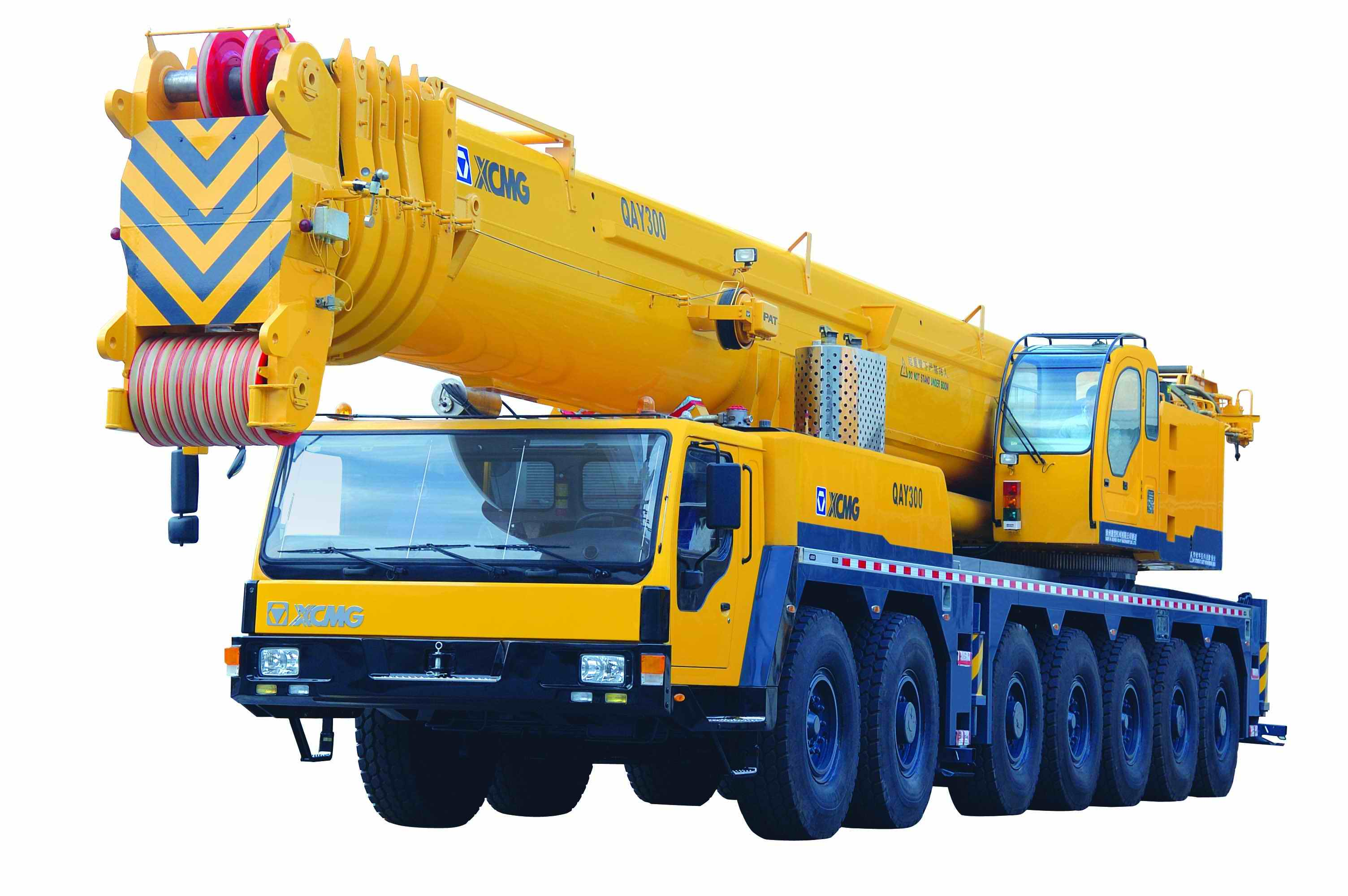

徐工QAY300简介

• 型号： QAY300
• 最大起重量： 300吨
• 起重机类型： 全地面起重机，兼具强大的起重能力和良好的公路行驶能力。
• 关键部件： 主臂、副臂、超起装置、配重、支腿。

性能表的关键变量

在查阅性能表前，必须明确以下四个核心变量，它们共同决定了最终的起重能力：

1. 工作幅度： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力急剧下降。
2. 臂架组合： 使用多长的主臂？是否安装副臂？副臂的角度是多少？
3. 配重配置： 使用了多少吨配重？是否使用了超起装置？超起半径是多少？
4. 工况模式： 支腿是全伸还是半伸？是在360°全回转范围内作业，还是只在特定区域（如侧方或后方）作业？

---

应用案例解析

我们假设一个典型的施工场景：安装一个重达80吨的化工厂反应塔。

案例一：主臂工况 - 近距离重型吊装

场景描述： 反应塔位于起重机侧方，基础已经建好，塔体平放在地面上。吊装距离较近。

步骤1：确定吊装参数

• 吊装重量： 80吨（包括吊钩、索具等所有重量）。
• 所需幅度： 由于设备离起重机较近，预计工作幅度为 10米。
• 起升高度： 反应塔立起后高度约30米，但主臂只需将其吊离地面并初步立起，主臂长度 30米 足够。

步骤2：查阅性能表（主臂工况） 我们查看QAY300的性能表中对应 “主臂工况”、“全支腿”、“配置最大配重（假设为100吨）” 的部分。

臂长 (米)	幅度 (米)	额定起重量 (吨)
30	10	约120吨
30	14	约90吨
30	18	约60吨

步骤3：分析与决策

• 在30米臂长、10米幅度下，起重机能力为120吨，远大于我们的吊装重量80吨。
• 安全裕度充足： (120 - 80) / 120 ≈ 33% 的余量，符合安全规范。
• 决策： 此工况完全可行，且安全系数高。操作员可以安全地进行吊装。

---

案例二：主臂+副臂工况 - 高、远距离吊装

场景描述： 反应塔需要安装在一个较高的钢结构框架顶部，安装位置离起重机有一定距离，且高度很高。

步骤1：确定吊装参数

• 吊装重量： 80吨（不变）。
• 所需幅度： 由于框架阻挡，起重机需要停在更远的位置，预计工作幅度为 18米。
• 起升高度： 安装点离地约50米。30米主臂已无法满足，需要加装副臂。
  • 主臂长度： 36米
  • 副臂长度： 24米
  • 副臂夹角： 30°（用于增加起升高度）
  • 总臂长： 约58米（有效高度）

步骤2：查阅性能表（带副臂工况） 现在我们需要查看 “主臂+副臂工况” 的性能表，对应36米主臂 + 24米副臂（30°夹角），全配重，可能还需要启用超起装置以增加稳定性。

臂长组合	幅度 (米)	额定起重量 (吨)
36m + 24m副臂	18	约85吨
36m + 24m副臂	22	约65吨

步骤3：分析与决策 *
