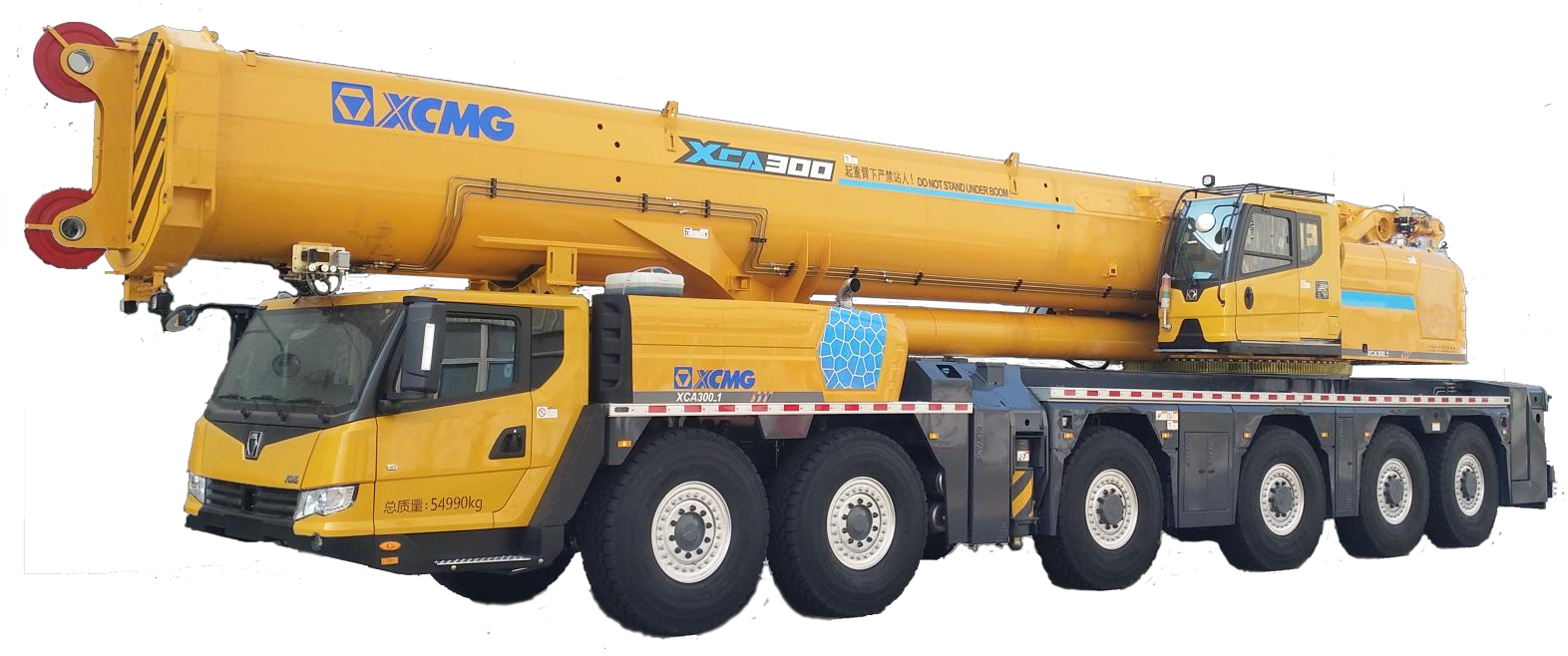

好的，我们来详细解析一下徐工XCA300-1全地面起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解性能表的核心要素

在查看具体案例前，必须明白性能表的几个关键参数：

1. 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 配重： 起重机后方配置的重量。XCA300-1通常有基本配重和可选配重。配重越大，起重能力越强。
4. 支腿工况： 支腿是全伸还是半伸，或者是否使用超起装置（如XCA300-1的“变幅副臂”或“塔式工况”）。支腿全伸是获得最大起重能力的基础。
5. 额定起重量： 在特定幅度、臂长、配重和支腿工况下，允许起吊的最大重量。这个值绝对不能超过。

---

第二步：典型应用案例解析

我们假设一个常见的施工场景：在一个大型工业园区的设备安装项目。

案例一：近距离、重物吊装（主臂工况）

• 任务描述： 将一台重85吨的反应釜设备，吊装到距离起重机中心仅10米远的基础平台上。现场空间开阔，支腿可以全伸。

• 应用性能表步骤：

  1. 确定工况： 这是典型的主臂工况。由于是重物近距离吊装，我们应优先考虑使用较短的主臂。
  2. 查阅性能表： 打开XCA300-1的性能手册，找到 “主臂起重性能表”，并确认配重为最大配置（例如120吨全配重），支腿为全伸。
  3. 交叉查询：
     • 在表格顶部找到工作幅度10米这一列。
     • 在左侧臂长行中，选择一个合适的臂长。对于10米幅度，臂长不需要很长，比如选择18.4米（基本臂）或24.2米。
     • 在10米幅度列与18.4米臂长行的交叉点，你会找到对应的额定起重量。查表可知，在此工况下，额定起重量远大于85吨（可能超过200吨）。
  4. 安全判定：
     • 结论： 任务可行，且安全余量非常大。起重机能力绰绰有余。
     • 注意事项： 虽然能力足够，但仍需平稳操作，检查吊具、索具的安全系数。

案例二：中远距离、较大高度吊装（主臂+副臂工况）

• 任务描述： 将一批重25吨的钢结构屋架，吊装到30米高的厂房顶部。吊装幅度约为20米。

• 应用性能表步骤：

  1. 确定工况： 高度超过主臂极限（XCA300-1主臂全伸约50米），需要加装副臂。这是主臂+副臂工况。
  2. 查阅性能表： 找到性能手册中的 “主臂+副臂起重性能表”。假设我们使用36米主臂 + 18米副臂，总臂长达到54米。
  3. 交叉查询：
     • 在表格顶部找到工作幅度20米。
     • 在左侧找到对应的臂长组合（如36m+18m）。
     • 交叉点查得的额定起重量可能就是30吨左右。
  4. 安全判定：
     • 结论： 25吨 < 30吨，任务在理论上可行。
     • 关键校核： 这是最需要谨慎的地方！必须考虑吊钩、钢丝绳等吊具的重量（通常为1-2吨）。因此，实际起吊总重为25吨 + 2吨 = 27吨。27吨 < 30吨，仍在安全范围内，但安全余量很小。
     • 风险控制： 必须严格保证幅度不超过20米，地面要坚实平整，风速需在允许范围内。如有任何不确定因素，应考虑使用更长的副臂或调整起重机站位以减少幅度。

案例三：狭窄场地吊装（支腿半伸工况）

• 任务描述： 在一条厂区道路旁（宽度有限），吊装一个15吨的管道部件，幅度为14米
