好的，我们来详细解析一下徐工XCA300（升级版）起重性能表在不同实际工况下的应用案例。

核心要点： 起重性能表是吊车司机的“生命线”和“作业指南”。它不是一个固定的数字，而是一个受吊臂长度、工作幅度（回转半径）、配重配置、支腿工况等多重因素影响的动态数据系统。错误使用性能表是导致倾覆事故的主要原因。

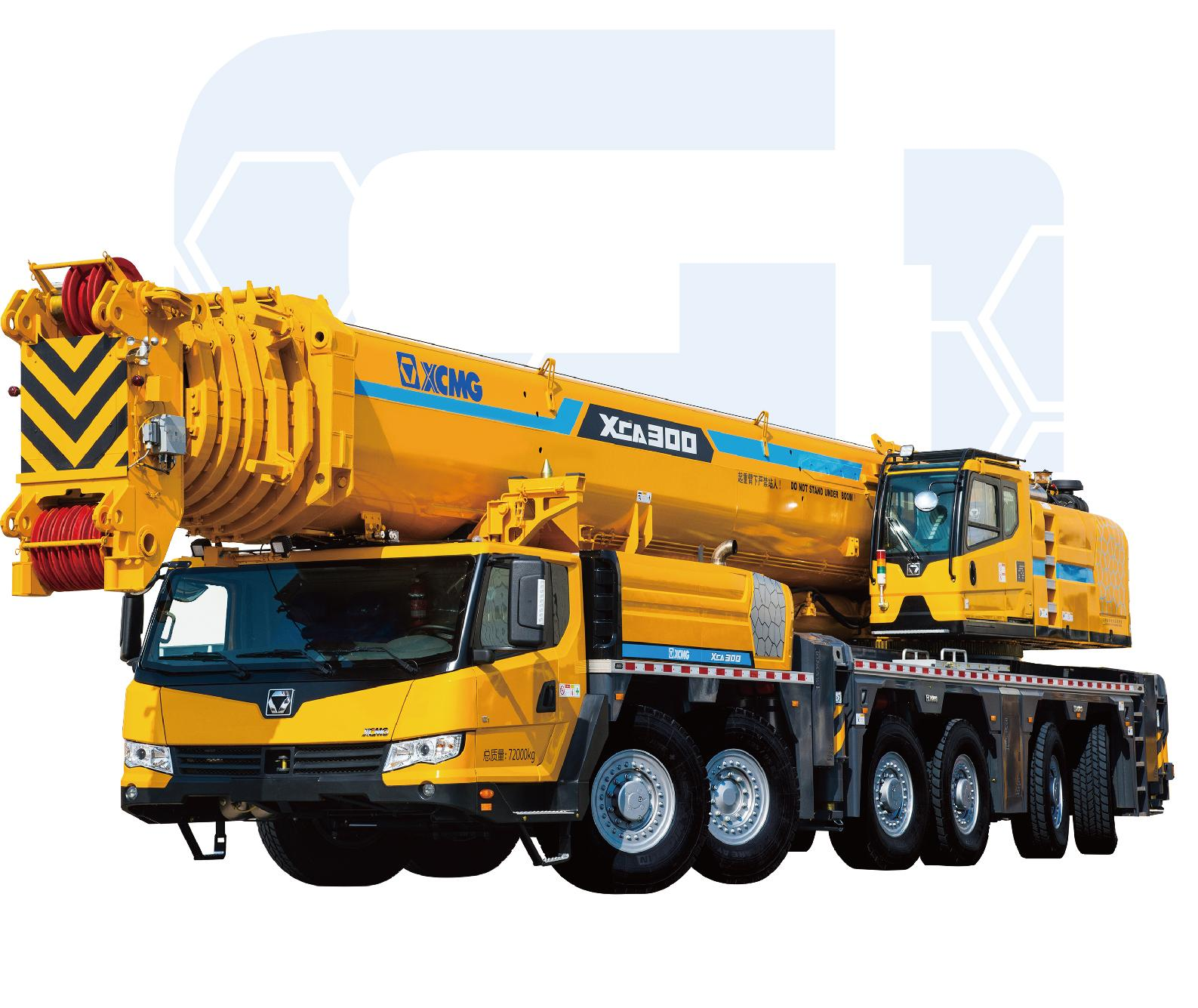

徐工XCA300（升级版）关键特性回顾（应用性能表的基础）：

• 最大起重量： 300吨
• 主臂长度： 基本臂（最短）至全伸臂（最长），通常可达70米以上。
• 副臂： 可加装副臂，进一步延伸吊高和吊远能力。
• 配重： 可配置不同重量的配重块（如100吨、120吨等），配重越大，起重性能通常越好。
• 工况： 主要分全支腿工况和带行驶工况（即不打支腿，在轮胎上吊重，能力极低，仅用于微调）。

---

应用案例解析

假设我们手头有一份XCA300的性能表，其简化逻辑是：行是臂长，列是幅度，交叉点的数字就是该条件下的额定起重量。

案例一：风电设备安装（典型的大吨位、大半径作业）

• 工况描述：

  • 吊装物： 风力发电机组舱，重量95吨。
  • 作业要求： 需要将机舱吊至100米高的塔筒顶端。安装时，吊钩需要有一定的活动空间，幅度（回转半径）预计为20米。
  • 现场条件： 地面坚实平整，可全伸支腿。

• 性能表应用步骤：

  1. 确定吊装方案： 由于高度要求高，必须使用主臂+副臂工况。
  2. 查询性能表： 找到“主臂+副臂”工况的性能分表。
  3. 匹配参数：
     • 幅度： 20米。
     • 臂长组合： 我们需要一个臂长组合，使得吊钩在20米幅度时的高度能超过100米。假设性能表显示：主臂60米 + 副臂42米，在20米幅度时，起升高度可达约110米。
  4. 核对起重量： 在性能表中，找到“臂长60+42米”这一行，与“幅度20米”这一列的交点。假设查表得到额定起重量为105吨。
  5. 安全校核：
     • 货物重量： 95吨。
     • 吊钩、索具重量： 约5吨。
     • 总吊重： 95 + 5 = 100吨。
     • 安全对比： 100吨 < 105吨（额定起重量）。结论：在额定能力范围内，作业可行。
  6. 注意事项： 必须确保配重按性能表要求配置到位（如120吨全配重），且风速在安全允许范围内。

案例二：化工厂反应塔吊装（重量集中，幅度变化大）

• 工况描述：

  • 吊装物： 大型反应塔，重量120吨，长度30米。
  • 作业要求： 将反应塔从平板车上吊起，并翻身竖直安装到基础上。过程中，幅度会从近（起吊时）变远（就位时）。
  • 现场条件： 厂区内空间受限，吊车站位固定。

• 性能表应用步骤：

  1. 确定最不利工况： 整个吊装过程中，幅度最大、臂长最长的时刻是最危险的。通常是构件直立即将就位时。
  2. 查询性能表： 使用全支腿、主臂工况的性能主表。
  3. 分析过程：
     • 起吊瞬间： 反应塔平放在车上，吊车幅度很小，假设为8米。使用较短的臂长（如30米）。查表：30米臂，8米幅度，额定起重量可能高达250吨，远大于120吨，非常安全。
     • 翻身就位时： 反应塔直立，吊车幅度增大，假设为14米。需要更长的臂长（如40米）来满足高度。查表：40米臂，14米幅度，假设额定起重量为
