好的，我们来详细探讨一下徐工XCA300全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文书”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。

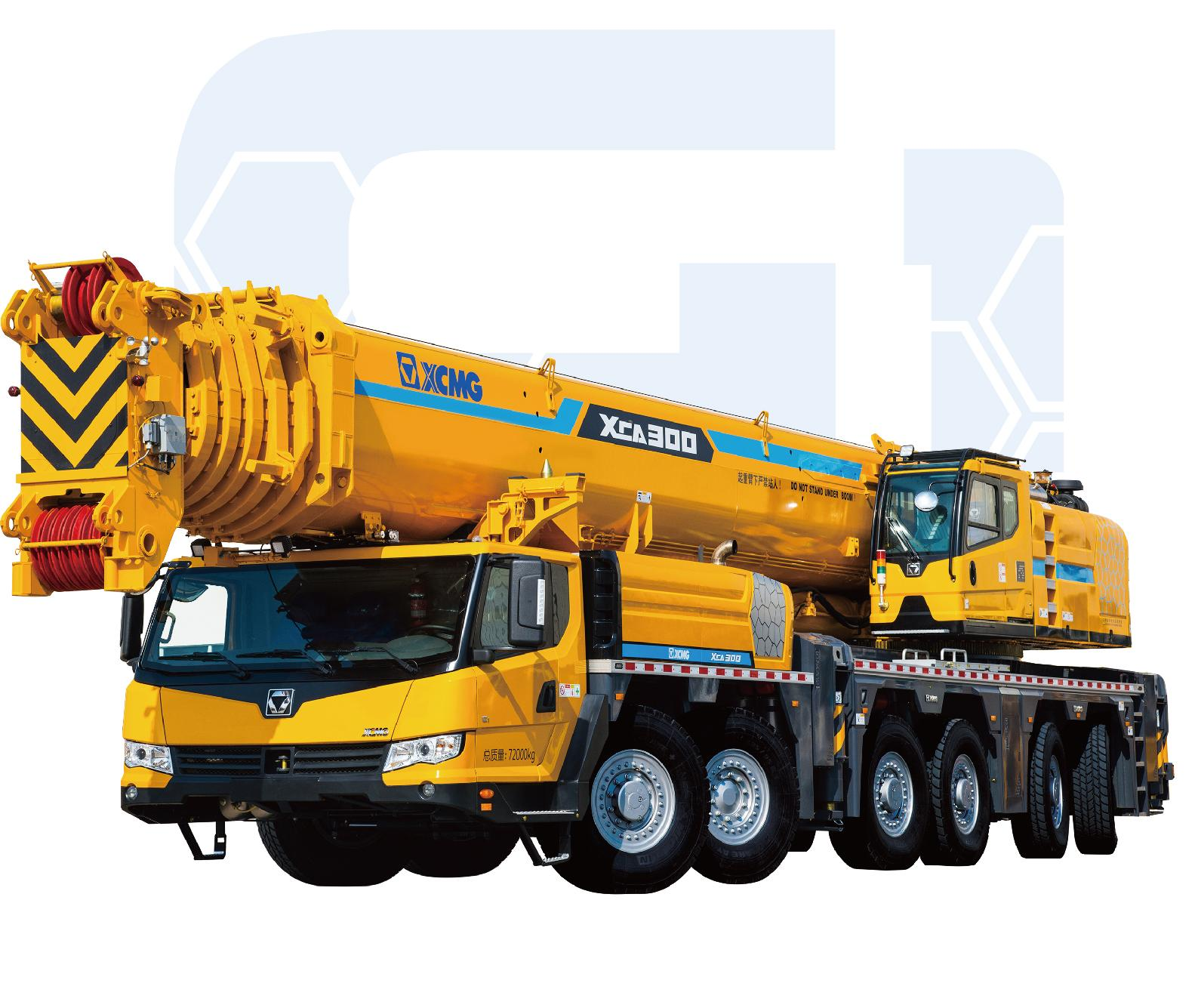

徐工XCA300是一款300吨级的全地面起重机，其起重能力受以下关键因素影响：
- 工况（主臂长度、副臂长度及角度）
- 工作幅度（吊臂回转中心到吊钩垂直线的水平距离）
- 配重状态（全配重、半配重或无配重）
- 支腿伸展情况（全支腿或半支腿）
下面我们通过几个典型的实际案例来说明如何应用性能表。
案例一：风电设备安装（典型的大吨位、大半径作业）
场景描述： 需要安装一台风力发电机的机舱，机舱重量为95吨。起重机位于风机基础旁，由于场地限制，吊装时的工作幅度（回转半径）预计为20米。计划使用主臂加风电副臂工况。
应用性能表的步骤：
- 确定工况： 查阅XCA300的工况表，选择“主臂 + 风电副臂”工况。假设此时主臂长度伸至60米，副臂角度为0°或15°（根据实际塔筒高度和机舱就位点确定）。
- 查找对应性能表： 找到“60米主臂 + 风电副臂，0°（或15°）”这一页的性能表。
- 交叉查询：
- 在表格的左侧“幅度（米）”列中找到 20米。
- 横向查看在20米幅度下，对应的额定起重量。假设性能表显示为 108吨。
- 安全校核：
- 吊物重量： 机舱95吨。
- 吊具重量： 索具、吊钩等重量约为5吨。
- 总吊重： 95吨 + 5吨 = 100吨。
- 比较： 额定起重量（108吨） > 总吊重（100吨）。
- 安全余量： (108 - 100) / 108 ≈ 7.4%。这个余量在可接受范围内（通常要求留有10%-15%的余量，但对于精确控制的重大件吊装，7.4%在经验丰富的工程师评估后也可能被接受，但需格外谨慎）。
结论： 在此工况下，该吊装方案从起重能力上看是基本可行的。但必须注意：
- 风速必须严格控制在允许范围内。
- 操作必须平稳，避免大幅摆动。
- 如果安全余量觉得偏小，可以考虑微调方案，如稍微减小幅度到18米，性能表显示起重量可能会增加到115吨以上，安全性更高。
案例二：化工厂反应塔吊装（主臂工况，中长臂架）
场景描述： 在化工厂检修区，需要更换一个重50吨的反应塔。现场空间狭窄，起重机支腿全伸，使用纯主臂工况。反应塔需要被提升到30米高度，就位时的工作幅度为14米。
应用性能表的步骤：
- 确定工况： 选择“主臂”工况。为了达到30米高度，主臂需要伸出一定长度（例如40米主臂，吊钩滑轮组高度加上后，有效起升高度能满足要求）。
- 查找性能表： 找到“40米主臂”工况的性能表。
- 交叉查询：
- 在幅度列找到 14米。
- 查看对应起重量。假设性能表显示为 68吨。
- 安全校核：
- 总吊重： 反应塔50吨 + 吊具2吨 = 52吨。
- 比较： 额定起重量（68吨） > 总吊重（52吨）。
- 安全余量： (68 - 52) / 68 ≈ 23.5%。这个余量非常充足，方案安全。
结论： 此方案非常安全。操作员甚至可以评估，在14米幅度下，是否可以使用更短的主臂（如36米），因为更短的臂架在相同幅度下起重能力通常更大，作业效率可能更高。
案例三：狭窄场地设备移位（受限的支腿工况）
场景描述： 在城市的立交桥下进行管道吊装，
