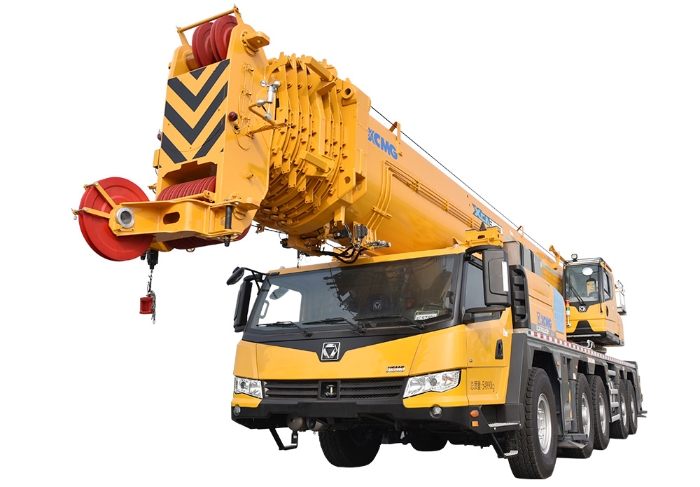

好的，我们来详细解析一下徐工XCA300L8C全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“法律”和“生命线”。任何操作都必须在性能表允许的范围内进行。
徐工XCA300L8C 基本参数回顾：
- 最大起重量： 300吨
- 主臂长度： 18.6米 ~ 80米（全伸）
- 副臂长度： 15米 ~ 52米（最大臂架组合可达132米）
- 典型工况： 主要分为全支腿和半支腿两大类，性能表会针对不同臂长、不同幅度（工作半径）给出对应的额定起重量。
应用案例一：风电设备吊装（典型的大吨位、大半径作业）
场景描述： 在风电场，需要将一台重约95吨的风机机舱吊装到120米高的塔筒上。现场作业空间充足，可以全伸支腿。
应用步骤：
确定关键参数：
- 吊装重量： 机舱重95吨，加上吊钩、索具等，总重约 100吨。
- 作业半径（幅度）： 由于塔筒周围有安全区域，吊车不能紧贴塔筒。假设吊车中心到塔筒中心的距离为 20米。
- 所需臂长： 塔筒高120米，机舱需要被吊至顶部以上进行安装，考虑吊索高度，主臂需要至少达到 110米。XCA300L8C需要使用 主臂 + 副臂 的工况。
查阅性能表：
- 找到对应 “主臂+副臂” 工况的性能表。
- 在表中，先找到 “臂长” 为110米左右的列。
- 然后在这一列中，查找 “幅度（半径）” 为20米时对应的额定起重量。
分析结果与决策：
- 假设查表得知，在臂长110米、半径20米的工况下，额定起重量为 105吨。
- 安全校验： 我们的吊重（100吨） < 额定起重量（105吨）。结论：此工况可行。
- 安全余量考虑： 105吨 - 100吨 = 5吨的安全余量。这个余量不算非常大，需要格外谨慎。操作时必须确保：
- 地面坚实平整，支腿完全伸出并垫牢。
- 风速在安全范围内（通常要求低于8m/s）。
- 动作平稳，避免急停急起。
- 如果查表发现额定起重量只有98吨，那么100吨的吊重就严重超载，必须调整方案。可能的调整方式有：
- 减小半径： 如果场地允许，将吊车向塔筒靠近，将半径缩小到18米或16米，再查表确认起重量是否满足。
- 优化吊具： 尝试使用更轻的吊钩和索具，减少吊重。
应用案例二：化工厂反应塔安装（场地受限，需避让障碍物）
场景描述： 在化工厂密集的设备区，安装一个重50吨的反应塔。吊车一侧靠近管廊，无法全伸支腿，必须使用半支腿工况。同时，吊臂需要跨越一个较低的厂房，因此需要较大的臂长和幅度。
应用步骤：
确定关键参数：
- 吊装重量： 反应塔50吨，加吊具约 52吨。
- 作业半径： 为避开厂房，需要 28米 的半径。
- 所需臂长： 跨越厂房并达到安装高度，需要 50米 的主臂。
- 支腿工况： 场地限制，必须使用半支腿。
查阅性能表：
- 这是最关键的一步！ 必须切换到 “半支腿” 工况的性能表。绝对不能用“全支腿”的性能数据来指导“半支腿”作业，否则会导致倾覆！
- 在半支腿性能表中，找到臂长50米，半径28米对应的额定起重量。
分析结果与决策：
- 假设查表得知，在半支腿、臂长50米
