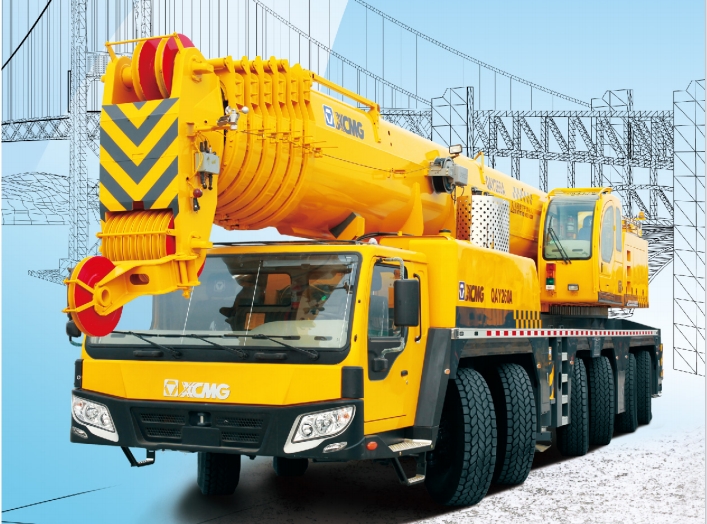

好的，我们来详细探讨一下徐工QAY260A全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，它不是一成不变的参考数据，而是随起重机具体工况动态变化的。
徐工QAY260A的最大起重量为260吨，但其实际起重能力受到以下关键因素的影响，这些因素都体现在不同的性能表中：
- 吊臂组合：主臂长度、副臂是否安装及角度。
- 工作幅度：吊钩中心到起重机回转中心的水平距离。
- 配重状态：使用了多少吨配重（全配重、部分配重或无配重）。
- 支腿工况：全伸支腿（提供最大稳定性）还是半伸/不全支腿。
- 吊装方式：是否使用超起装置（SSL/LJIB工况）。
下面我们通过几个典型的实际案例来说明如何应用性能表。
案例一：风电设备吊装（典型的大吨位、大半径作业）
- 场景描述：在某风电场，需要将一台重95吨的发电机机舱吊装到120米高的塔筒上。由于塔筒周围空间有限，起重机无法过于靠近，工作幅度预计在20米左右。
- 工况分析与性能表应用：
- 确定需求：吊重95吨，工作幅度20米，起升高度需超过120米。这显然需要主臂+副臂的工况。
- 查阅性能表：我们需要找到QAY260A配置全伸支腿、全配重情况下的“主臂+风电副臂”性能表。
- 数据查询：
- 首先，确定所需臂长。120米的高度，加上吊索具高度，主臂+副臂的总长度可能需要达到130米以上。假设我们选择 主臂60米 + 风电副臂78米（副臂角度15°） 的工况。
- 在该工况的性能表中，我们查找 工作幅度20米 这一列。
- 然后，沿着20米这一列向下看，找到对应臂长（或起升高度）的额定起重量。性能表可能会显示，在20米幅度、臂长组合约138米时，额定起重量为 105吨。
- 安全校核：
- 需求重量95吨 < 额定起重量105吨。理论上是可行的。
- 必须考虑安全余量：通常要求实际负载不超过额定载荷的75%-90%（根据公司安全规程和现场风险评估）。95吨 / 105吨 ≈ 90.5%，这个比例偏高，需要非常谨慎。安全工程师可能会要求：
- 精确计算吊具、平衡梁等所有附加重量，确保总重不超过95吨。
- 确认现场风速在允许范围内（通常低于8m/s）。
- 进行试吊，检查起重机稳定性。
- 如果安全评估认为风险较大，可能需要调整方案，例如减小工作幅度（如果场地允许）或使用更大吨位的起重机。
案例二：化工厂反应塔安装（场地受限，需使用超起）
- 场景描述：在空间狭窄的化工厂区内，安装一个重150吨、长度约40米的反应塔。起重机一侧靠近管廊，支腿不能完全伸出，且吊装幅度较大。
- 工况分析与性能表应用：
- 确定需求：吊重150吨，由于反应塔长，需要较大的起升高度和幅度，假设工作幅度为14米。
- 识别关键限制：支腿不能全伸。这是致命点，必须使用对应工况的性能表，绝不能用“全支腿”性能表！
- 查阅性能表：我们需要找到QAY260A在 特定不全支腿工况（例如，半支腿）下的性能表。同时，150吨的重量在14米幅度下，很可能需要启动超起装置（SSL） 来增加臂架强度和整机稳定性。
- 数据查询：
- 选择工况：半支腿，带超起，全配重。
- 假设使用 主臂40米 进行吊装。
- 在对应的性能表中，查找 工作幅度14米 这一列，找到对应臂长的起重量。数据可能显示额定起重量为 165吨。
- 安全校核：
- 150吨 < 165吨，满足基本要求。
- 同样需要进行安全余量计算：150/165 ≈
