好的，我们来详细解析一下徐工QAY260全地面起重机（主臂70米工况）的起重性能表在实际工程中的应用案例。

首先，需要明确一个核心概念：起重性能表是吊装作业的生命线，任何操作都必须严格遵循。 它定义了在特定工况（臂长、幅度、配重、支腿模式等）下，起重机能够安全起吊的最大重量。

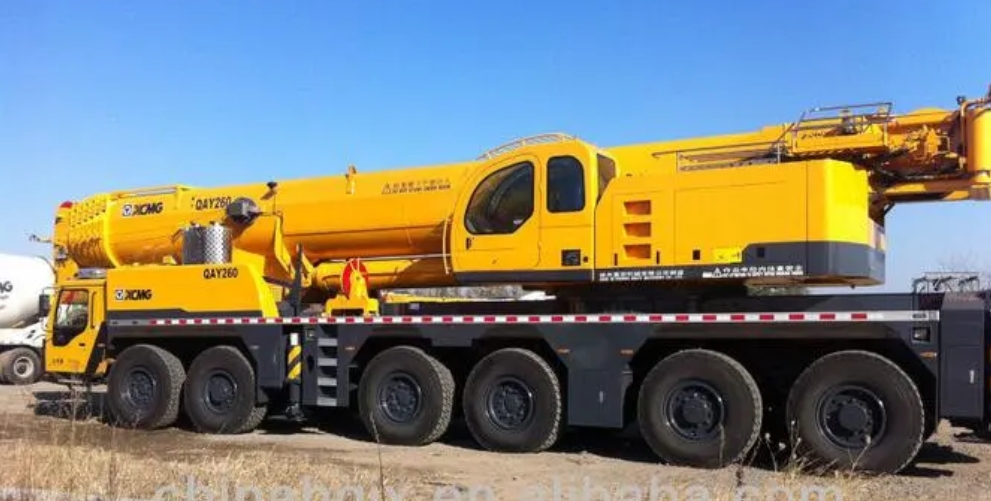

徐工QAY260（主臂70米）基本参数回顾：

• 最大额定起重量： 260吨
• 主臂长度： 本例聚焦于70米主臂工况（实际中可根据需要伸缩）。
• 关键变量： 工作幅度（吊臂回转半径）、配重配置、是否使用超起装置、支腿全伸或半伸。

起重性能表是一个复杂的多维表格，需要根据臂长和工作幅度交叉查询其对应的额定起重量。

---

应用案例解析

以下是三个不同场景下的具体应用案例，展示如何查询和使用性能表。

案例一：风电设备吊装（典型的重型、大半径作业）

• 场景描述： 安装一台风力发电机的机舱，机舱重量为85吨。需要将机舱吊至90米高的塔筒顶部。由于塔筒周围有障碍物，起重机吊臂不能过于靠近，预计最小工作幅度为20米。
• 工况选择与性能表查询：
  1. 确定臂长： 目标高度90米，70米主臂无法满足。此时需要采用“主臂+副臂”工况。但我们的案例限定主臂70米，所以我们假设一个简化场景：吊装一个较低高度的设备，但重量和幅度类似。实际上，QAY260会使用更长的臂架组合。
  2. 查询性能表（假设70米主臂，全配重工况）：
     • 在性能表中，找到 “主臂长度：70米” 这一列。
     • 向下查找 “工作幅度：20米” 这一行。
     • 交叉点查得的数值，即为该工况下的最大额定起重量。假设查询结果为 98吨。
• 决策与应用：
  • 安全性校验： 设备重量85吨 < 额定起重量98吨。从纯重量角度看，方案可行。
  • 考虑安全余量： 规范的吊装作业要求不能超过额定起重量的75%-90%（根据公司安全标准和作业风险等级）。85吨 / 98吨 ≈ 86.7%，这个负荷率在可接受范围内，但属于较高风险作业，需要格外谨慎。
  • 其他校验： 还需检查吊钩、索具的重量（约2-3吨），总吊重为87-88吨，仍需满足小于98吨的要求。同时，要确保地基坚实，支腿全伸，风速在安全范围内。
• 结论： 在此工况下，QAY260可以安全完成此次吊装，但必须制定详细吊装方案，并由专人指挥。

案例二：化工厂反应塔吊装（强调幅度控制）

• 场景描述： 在化工厂密集的设备区安装一段重40吨的反应塔。现场空间狭窄，起重机只能在一个固定位置作业，吊臂需要跨越一些低矮管道，预计工作幅度为30米。
• 工况选择与性能表查询：
  1. 确定臂长： 反应塔不高，70米主臂远高于安装高度，绰绰有余。
  2. 查询性能表（70米主臂，全配重工况）：
     • 找到 “主臂长度：70米”。
     • 找到 “工作幅度：30米”。
     • 交叉点数值假设为 55吨。
• 决策与应用：
  • 安全性校验： 40吨 < 55吨，重量上非常安全。
  • 关键点——幅度监控： 这个案例的难点不在于重量，而在于对工作幅度的精确控制。在回转过程中，如果操作不慎，幅度可能会从30米变为28米或32米。
  • 性能表的指导意义： 性能表显示，在28米幅度时，起重量可能为60吨；在32米幅度时，起重量可能降至50吨。虽然40吨都在安全范围内，但操作员和指挥员必须清楚，幅度是动态变化的，必须通过起重机上的力矩限制器（电脑）实时监控，确保始终在安全区内作业。 不能因为“重量很轻”而忽视对幅度的控制。
• 结论： 此次吊装重量压力不大
