好的，我们来详细解析一下徐工XCA230全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，是每一次吊装方案制定的根本依据。 它不是一个简单的表格，而是起重机在不同主臂长度、不同工作幅度（吊装半径）、不同配重配置下，能够安全起吊的最大重量的数据集合。

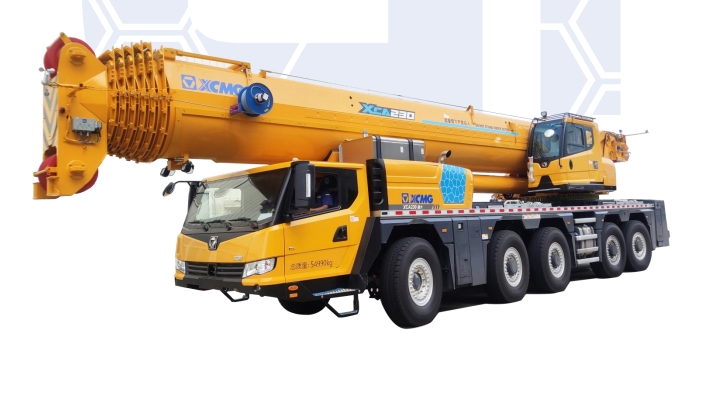

徐工XCA230是一款230吨级的全地面起重机，其性能强大，工况复杂。其起重性能表通常会分为几个主要部分：
- 主工况表： 使用全部或大部分支腿，通常在后方或侧方作业区。
- 超起工况表： 安装超起装置（如XGC230可能配备的），大幅提升大臂长度和起重能力，尤其适用于大跨度、高空的吊装。
- 塔式工况表： 安装塔式副臂，用于要求吊装高度极高但重量相对较轻的场合（如风电、化工塔罐）。
- 行驶工况： 规定了带主臂、副臂行驶时的重量和长度限制。
下面，我们通过三个典型的应用案例，来展示如何查阅和应用XCA230的起重性能表。
案例一：桥梁预制梁板吊装（主工况应用）
场景描述： 某高速公路桥梁施工，需要将一块重65吨的预制钢筋混凝土梁板吊装到桥墩上。现场测量数据如下：
- 吊装半径（工作幅度）： 14米
- 所需起升高度： 约20米（桥墩高度+索具高度+梁板高度）
- 场地情况： 坚实平整，可以全伸支腿。
应用步骤：
确定工况和臂长：
- 场地良好，使用主工况。
- 起升高度20米，加上吊钩、索具和安全余量，主臂长度至少需要25米左右。我们选择主臂长度28米的工况表进行查询。
查阅性能表：
- 找到XCA230《起重性能表》中“主工况 - 28米主臂”对应的部分。
- 在表格的左侧“幅度（米）”列中找到 14米。
- 横向查看该行对应的“额定起重量”数据。假设查表结果为 70吨。
对比与决策：
- 额定起重量（70吨） > 吊物重量（65吨）。
- 结论： 在该工况下，XCA230的起重能力满足要求，且有一定的安全余量。吊装方案可行。
关键检查点：
- 重量确认： 必须确认梁板重量65吨是净重，并已包含所有吊具（如吊梁、钢丝绳）的重量。
- 旁弯检查： 性能表通常基于起重机处于最稳固的状态（如侧方或后方区域）。需要确认14米半径是否在起重机的安全作业区域内。如果是在前方区域，起重能力会大打折扣，必须查阅对应区域的性能表。
案例二：化工厂反应塔安装（超起工况应用）
场景描述： 某化工厂扩建，需要安装一个高50米、重95吨的反应塔。吊装要求非常苛刻：
- 吊装半径： 20米（由于设备布局，起重机无法靠近）。
- 所需起升高度： 超过55米（塔高+基础高度+安全高度）。
- 场地情况： 空间相对有限，但地面经过处理。
应用步骤：
确定工况和臂长：
- 由于半径大、高度高、重量大，主工况肯定无法满足。必须使用超起工况。
- 计算所需臂长：55米起升高度，加上大臂角度影响，主臂+副臂长度可能需要60米以上。我们选择 “主臂48米 + 超起装置” 的工况表。
查阅性能表：
- 找到XCA230《起重性能表》中“超起工况 - 48米主臂”的部分。
- 在幅度列中找到 20米。
- 查看对应的额定起重量。假设查表结果为 105吨。
对比与决策：
- 额定起重量（105吨） > 吊物重量（95吨）。
- 结论： 从起重能力上看可行。但超起工况操作复杂，需要额外注意
