徐工XCA220L8-2汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用

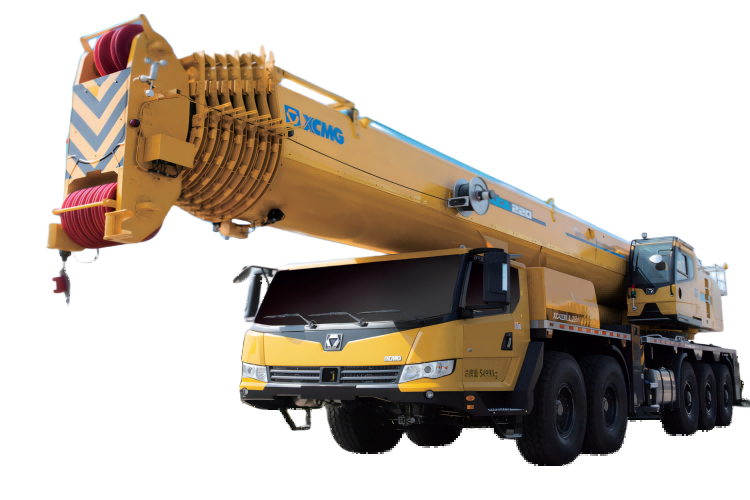

好的，我们来详细解析一下徐工XCA220L8-2全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“法律”和“生命线”。任何操作都必须在性能表允许的范围内进行。
徐工XCA220L8-2 基本参数回顾：
- 最大起重量： 220吨
- 主臂长度： 16.4米 ~ 81米（基本臂）
- 副臂长度： 可加装副臂，最大臂长组合可达 81米 + 31米 = 112米
- 典型工况： 主要分为全支腿和带载行驶两种基本工况。我们重点讨论最常用的全支腿工况。
应用案例一：风电设备吊装（典型的大吨位、大半径作业）
场景描述： 在某风电场，需要吊装一台风力发电机的机舱（重量约95吨），塔筒高度为90米，吊装半径为16米。
应用步骤：
确定工况和配置：
- 工况： 全支腿，360°全方位作业（通常风电吊装选择后方或侧方区域，性能最优）。
- 吊臂配置： 由于塔筒高度90米，需要将重物吊至更高位置，因此必须使用 “主臂 + 副臂” 的工况。假设主臂伸长至81米，副臂加装31米，总臂长达到112米。
查阅性能表：
- 找到对应性能表中 “主臂81米 + 副臂31米” 的工况页。
- 在“工作幅度（半径）”一栏中找到 16米。
- 查看对应16米半径下的额定起重量。假设查表结果为 108吨。
对比与决策：
- 吊物重量（95吨）< 额定起重量（108吨）。
- 安全裕度计算： (108 - 95) / 108 ≈ 12%。这个裕度在常规吊装中是可接受的，但必须确保重量计算准确，且现场风速等环境因素良好。
- 结论： 从起重能力上看，XCA220L8-2在此配置下可以执行该吊装任务。
额外关键检查：
- 钩重： 95吨重量需要包含吊钩、索具的重量（假设为5吨），因此总吊重为100吨。100吨 < 108吨，依然安全。
- 抗倾覆能力： 性能表已考虑75%的倾覆载荷，但操作需平稳，避免急停急起。
- 地面承载力： 必须确保支腿下方的地面坚实平整，能够承受巨大的支腿压力。
应用案例二：厂房钢结构吊装（中短臂、中大吨位作业）
场景描述： 在工业厂房建设中，需要将一根重约50吨的钢梁吊装至25米高的位置，由于场地限制，吊车必须站在较远的位置，工作半径为20米。
应用步骤：
确定工况和配置：
- 工况： 全支腿。根据现场布局，选择性能较好的侧方区域。
- 吊臂配置： 高度要求25米，无需副臂。使用主臂即可。主臂需要伸出一定长度，略高于25米，假设选择主臂长度36米。
查阅性能表：
- 找到对应性能表中 “主臂36米” 的工况页。
- 在侧方区域，找到 20米 工作幅度。
- 查看额定起重量。假设查表结果为 68吨。
对比与决策：
- 吊物重量（50吨）< 额定起重量（68吨）。
- 安全裕度计算： (68 - 50) / 68 ≈ 26.5%。裕度充足，作业安全性高。
- 结论： 该任务对XCA220L8-2来说相对轻松，可以安全高效地完成。
注意事项：
- 虽然能力充裕，但仍需注意钢梁的体积和风载面积，避免在起吊过程中因风力产生过大摆动。
应用案例三：化工厂反应塔吊装（考验极限性能的作业）
场景描述： 需要吊装一个
