好的，我们来详细解析一下徐工XCA220全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律依据”。任何吊装作业前，都必须根据现场实际的工况（主要是吊臂长度、工作幅度、配重配置）查阅性能表，确定在该工况下的额定起重量，并确保实际吊重在其安全范围内。

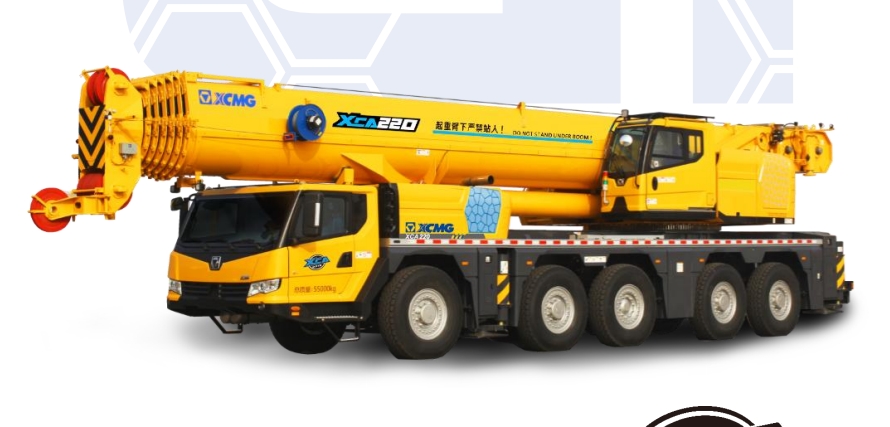

徐工XCA220是一款220吨级的五桥全地面起重机，其起重性能表非常复杂，通常包含主臂工况、副臂工况、塔式副臂工况等多种模式。下面我们通过几个典型的实际案例来说明如何应用。
案例一：风电设备检修（主臂工况，大吨位，近距离）
- 场景描述：某风电场，需要更换一台风力发电机的齿轮箱，齿轮箱重量为85吨。现场空间开阔，起重机可以紧靠风机基础布置。风机轮毂高度约85米。
- 工况分析与性能表查询：
- 确定吊装方案：由于是更换部件，需要精确就位，且重量大，通常采用主臂工况。虽然风机高度高，但XCA220的主臂最大长度可达84米（通过7节主臂全伸），加上吊钩等高度，勉强能够到轮毂。更稳妥的方案可能是使用“主臂+副臂”工况，但此案例我们先看主臂。
- 查询主臂性能表：我们需要找到 “84米主臂” 这一列的性能数据。
- 确定关键参数：
- 工作幅度：为了保证稳定性和精度，起重机支腿全伸，尽可能靠近风机塔筒。假设此时吊钩中心到塔筒中心的水平距离（即工作幅度）为 12米。
- 配重配置：XCA220通常有多种配重组合，如基本配重、行驶配重、最大配重等。为了发挥最大起重能力，此时应使用最大配重（假设为79吨）。
- 查阅性能表：在“84米主臂，最大配重”的性能表中，找到 “工作幅度12米” 对应的额定起重量。我们假设查表结果为 92吨。
- 应用决策：
- 安全性校核：实际吊重85吨 < 额定起重量92吨。符合安全要求。
- 注意事项：还需要考虑吊具（如卸扣、钢丝绳）的重量，假设为2吨，那么总吊重为87吨，依然小于92吨，安全。但作业时风速必须严格控制在安全范围内，因为84米主臂在风中晃动会显著增加风险。
- 结论：根据性能表，此工况下可以进行吊装作业。
案例二：化工厂反应塔安装（主臂工况，中长臂，中等幅度）
- 场景描述：在化工厂区内安装一个高度40米、重量50吨的反应塔。现场设备林立，起重机无法完全靠近基础，需要一定的回转半径。
- 工况分析与性能表查询：
- 确定吊装方案：采用主臂工况即可。反应塔需要从水平状态翻身直立，存在动态载荷，需要预留足够的安全余量。
- 查询性能表：反应塔就位后高度40米，吊臂长度需要超过此高度。选择 “52米主臂” 的工况（这是一个常用且稳定的臂长）。
- 确定关键参数：
- 工作幅度：由于场地限制，起重机中心到反应塔基础中心的距离为 20米。
- 配重配置：使用最大配重（79吨）以获取最佳性能。
- 查阅性能表：在“52米主臂，最大配重”性能表中，找到 “工作幅度20米” 对应的额定起重量。假设查表结果为 68吨。
- 应用决策：
- 安全性校核：实际吊重50吨 < 额定起重量68吨。符合安全要求。
- 动态载荷考虑：翻身等动态过程会产生冲击，通常要求实际吊重不超过额定起重量的75%-80%作为安全余量。68吨 * 80% = 54.4吨。50吨 < 54.4吨，因此即使在动态工况下，也留有充足的安全余量。
- 结论：此工况安全可行，且风险可控。
