好的，我们来详细探讨一下徐工QAY200全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装作业前，都必须根据性能表进行精确计算和规划，严禁超载或违规操作。

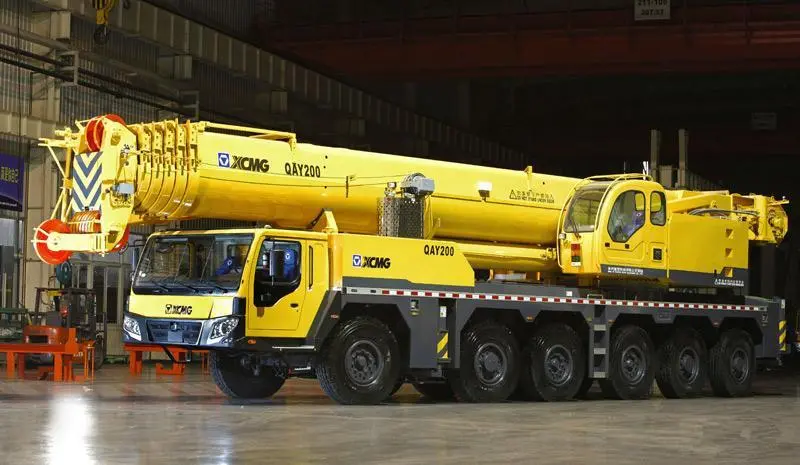

徐工QAY200是一款200吨级的全地面起重机，其特点是机动性好、臂架组合灵活（主臂+副臂）、能适应多种复杂工况。其起重性能表会根据不同的工况配置（如支腿全伸、半伸；使用主臂、副臂、塔臂等）而有所不同。
案例一：城市桥梁预制梁吊装（主臂工况）
- 场景描述：在城市快速路建设中，需要将一块重45吨、长30米的预应力混凝土预制箱梁吊装到桥墩上。作业半径（吊车回转中心到梁的重心水平距离）预计为14米。现场地面坚实，允许支腿全伸。
- 应用性能表步骤：
- 确定工况配置：由于是常规吊装，使用主臂即可。查询《主臂起重性能表》，工况为：支腿全伸，360°全方位作业。
- 查找关键参数：在性能表中，找到 “作业半径”14米 这一列。
- 匹配臂长与吊重：沿着14米半径这一列向下看，不同臂长对应的额定起重量是不同的。例如：
- 臂长18.4米时，额定起重量可能是 80吨。
- 臂长30.4米时，额定起重量可能是 58吨。
- 臂长42.4米时，额定起重量可能是 48吨。
- ...（具体数值需查真实性能表）
- 分析与决策：
- 需求：吊重45吨，作业半径14米。
- 对比：即使使用较长的42.4米臂长（可能需要跨越障碍或满足起升高度），其额定起重量48吨也大于45吨。
- 安全裕度：(48 - 45) / 48 ≈ 6.25% 的余量。这个余量偏小，需要非常谨慎。必须考虑吊钩、索具的重量（约1-2吨），那么实际负载约为47吨，已非常接近甚至超过额定值，此方案风险极高。
- 优化方案：
- 调整吊点：与施工方协商，能否通过调整梁的吊点，将作业半径缩小到12米。在12米半径下，42.4米臂长的额定起重量可能达到55吨以上，安全裕度大大增加。
- 选择更短臂长：如果起升高度允许，使用30.4米臂长，在14米半径下吊重58吨，安全裕度更充足。
- 结论：通过性能表的查询，司机和指挥人员可以科学地决定使用多长的臂长，并确定最佳的停车位置，确保吊装安全。
案例二：风电设备检修（主臂+副臂工况）
- 场景描述：在风电场，需要更换一台风机轮毂上的部件，部件重8吨。风机轮毂中心高度为80米。由于风机塔筒周围空间有限，吊车不能过于靠近，预计最小作业半径将达到28米。山地地形，地面经过处理，支腿可全伸。
- 应用性能表步骤：
- 确定工况配置：高度要求远超主臂极限（QAY200主臂最长可能约50米），必须使用 “主臂+副臂” 工况。查询《主臂+副臂起重性能表》。
- 查找关键参数：性能表通常是多维的，需要确定 “主臂长度”、“副臂长度” 和 “作业半径”。
- 组合查询：
- 假设配置为：主臂40米 + 副臂32米，总臂长72米（考虑连接长度，实际可达约70米有效高度）。
- 在对应此臂长组合的性能表分页中，查找 “作业半径”28米 对应的额定起重量。
- 查询结果可能显示：额定起重量为 10吨。
- 分析与决策：
- 需求：吊重8吨，作业半径28米，高度约80米。
- 对比：额定10吨
