好的，我们来详细探讨一下徐工XCA200全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或在不安全工况下作业。

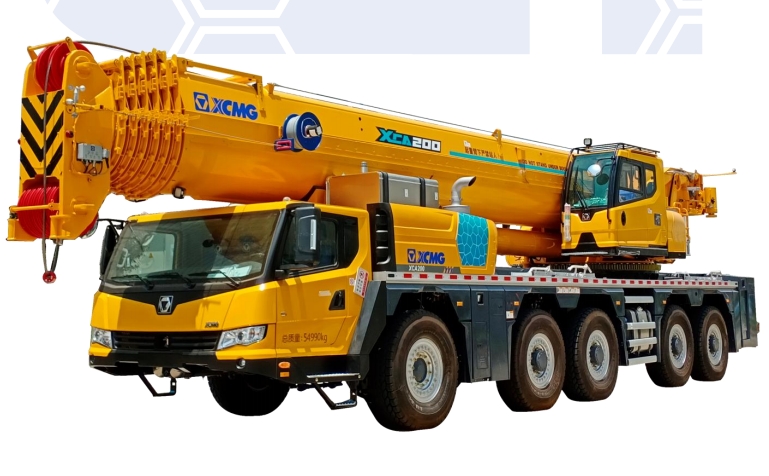

徐工XCA200基本参数回顾：
- 最大起重量： 200吨
- 主臂长度： 基本臂长13.5米，全伸臂长80米以上（根据不同工况配置）
- 副臂： 可加装副臂，进一步延伸作业高度和幅度。
- 典型工况： 主要分为全支腿工况（最常用、起重能力最强）和半支腿或轮胎工况（起重能力大幅降低，用于快速移动或狭窄场地）。
应用案例一：风电设备安装（典型大吨位、大半径吊装）
场景描述： 在某风电场，需要安装一台风力发电机的机舱（重量约85吨）。起重机站位在预先夯实的平台上，作业半径为18米，需要将机舱吊至90米高的塔筒顶部。
应用性能表步骤：
- 确定工况： 这是重型吊装，必须使用全支腿工况，确保底盘完全伸出，提供最大稳定性。
- 确定主臂配置： 90米的高度要求必须使用“主臂+副臂”工况。假设主臂伸长至60米，再加装30米副臂，总高度可达90米以上。
- 查阅性能表：
- 找到对应“全支腿、主臂60米+副臂30米”的性能表分页。
- 在表格的第一列（作业半径） 中找到 18米 这一行。
- 横向查看该行对应的额定起重量。假设性能表显示在18米半径、此臂长组合下的额定起重量为 92吨。
- 计算与决策：
- 吊具重量： 专用的机舱吊具重约5吨。
- 总吊重： 机舱85吨 + 吊具5吨 = 90吨。
- 安全校核： 额定起重量92吨 > 总吊重90吨。符合安全要求，但负载率已达 90/92 ≈ 97.8%，属于高负载率作业，需要格外谨慎，确保地面坚实、风速在允许范围内。
- 关键点： 此案例凸显了XCA200在风电领域的优势——大半径下的起重能力。如果使用臂长更短的工况，可能在18米半径下根本无法吊起85吨的重量。
应用案例二：厂房内大型设备移位（典型中短臂、小半径吊装）
场景描述： 在大型工厂车间内，需要将一台重50吨的冲压机床从A点移位至20米外的B点。车间高度有限，且设备需要回转一定角度。
应用性能表步骤：
- 确定工况： 车间内空间允许支腿全部伸出，使用全支腿工况。
- 确定主臂配置： 车间净高15米，设备高度3米，吊钩和索具高度约2米。因此，主臂仰角不能太高，主臂长度选择30米左右即可满足要求，且能保持较好的灵活性。
- 查阅性能表：
- 找到对应“全支腿、主臂30米”的性能表。
- 作业半径预计较小，因为要靠近设备。假设初始吊装半径为 8米。
- 查表得，在8米半径、30米臂长下，额定起重量可能为 120吨。
- 计算与决策：
- 总吊重： 设备50吨 + 吊索具2吨 = 52吨。
- 安全校核： 额定起重量120吨 >> 总吊重52吨。非常安全，负载率仅约43%。
- 动态考虑： 在移位过程中，半径可能会发生变化。操作员必须时刻关注半径，并确保在任何位置，实际半径对应的额定起重量都大于52吨。例如，即使半径增大到14米，查表得知额定起重量可能仍有70吨，依然安全。
- 关键点： 此案例展示了在小半径、中短臂工况下，XCA200拥有巨大的性能余量，作业安全系数高，操作灵活。
