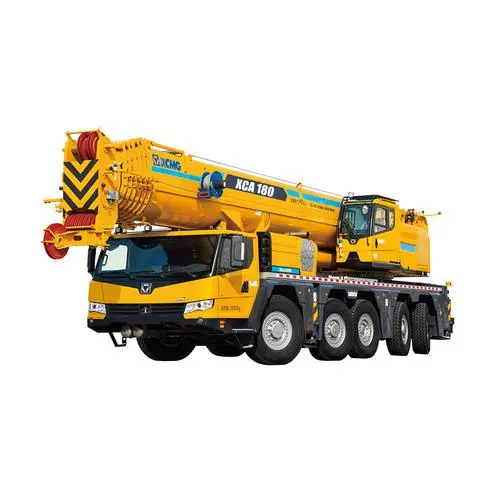

好的，我们来详细解析一下徐工XCA180全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，是每一次吊装作业前必须查阅和遵守的法律文件。 XCA180的最大额定起重量为180吨，但这只是一个理论最大值，实际起重能力受到吊臂长度、工作幅度（吊臂角度）、配重状态、支腿伸展情况以及是否使用副臂等多种因素的严格限制。

理解XCA180起重性能表的关键要素

在查看案例前，先快速了解性能表中的几个关键参数：

1. 幅度（单位：米）：吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 额定起重量（单位：吨）：在该幅度下，起重机允许安全起吊的最大重量。
3. 臂长（单位：米）：主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
4. 工况：如“全支腿、360°全回转”、“半支腿”、“带副臂”等，不同工况对应不同的性能表。

---

应用案例解析

以下是三个典型的应用场景，展示如何根据具体任务查询和使用性能表。

案例一：风电设备检修（近距离、重物、主臂工况）

• 场景描述：某风电场，需要更换一台风机机舱内的发电机，发电机重量为95吨。作业空间开阔，起重机可以紧靠风机基础布置。
• 作业规划：
  1. 确定吊装重量：货物重量95吨，加上吊钩、索具的重量（假设为5吨），总吊装重量为100吨。
  2. 确定所需幅度：风机塔筒高度约80米，机舱位置较高。但起重机可以靠近作业，预计吊钩需要达到的高度约85米，工作幅度预计在10米以内。
  3. 选择工况：使用全支腿，360°全回转工况，确保最稳定的起重能力。
• 查阅性能表（主臂工况举例）： 假设我们查询XCA180在主臂工况下的性能表（部分数据，实际请以官方手册为准）：

臂长 (米)	幅度 (米)	额定起重量 (吨)
40.5	10	130
49.5	10	115
58.5	10	105
67.5	10	95
76.5	10	85

• 应用分析：
  • 我们需要的高度是85米，幅度10米。查表发现，臂长67.5米时，在10米幅度下可吊95吨。
  • 问题：我们的总重量是100吨，95吨 < 100吨，不满足安全要求！
  • 解决方案：
    • 方案A（调整位置）：尝试将起重机再靠近一些，将工作幅度减小到8米。查表发现，臂长67.5米，幅度8米时的起重能力可能达到110吨以上，满足要求。
    • 方案B（使用更短臂长）：如果现场条件允许，不一定需要将臂长全部伸出到67.5米。可以计算最小所需臂长，使用更短的臂长（如58.5米）在10米幅度下起重能力为105吨，也满足要求。
• 结论：通过性能表，我们精确地确定了起重机必须停在离风机中心8米以内的位置，并选择合适的臂长，才能安全完成此次吊装。绝不能凭经验估计。

案例二：厂房内设备安装（中远距离、主臂+副臂工况）

• 场景描述：在一個新建的工业厂房内，需要将一台重25吨的设备吊装到二楼平台（离地15米高）。由于厂房立柱和屋顶的限制，起重机必须停在厂房外，吊臂需伸入厂房内部，预计工作幅度为28米。
• 作业规划：
  1. 吊装重量：设备25吨 + 索具2吨 ≈ 27吨。
  2. 确定幅度：28米。
  3. 选择工况：幅度较大，主臂独立工作可能无法满足要求，需要安装副臂以增加臂长和作业范围。
• 查阅性能表（主臂+副臂工况举例）： 查询XCA180带副臂（假设
