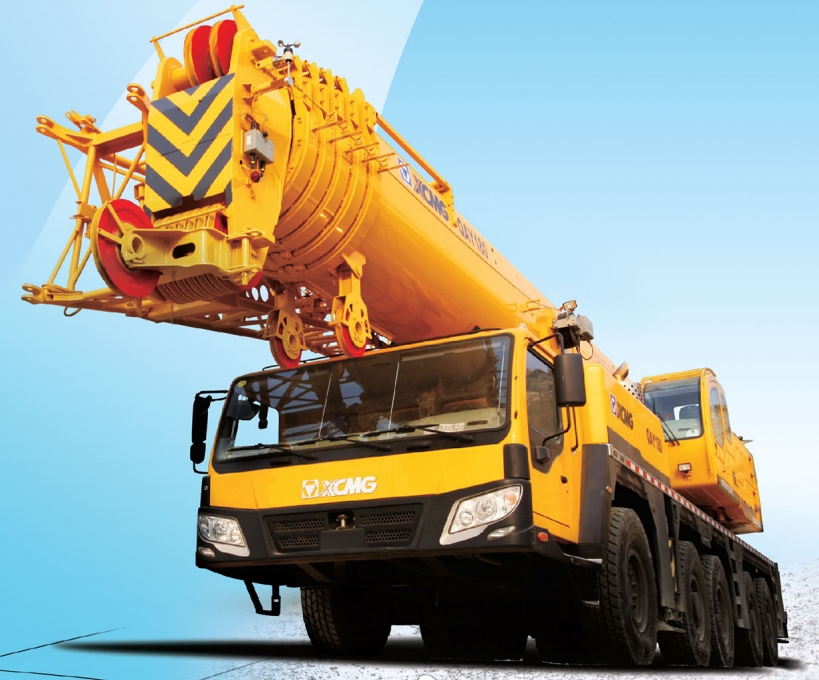

好的，我们来详细解析一下徐工QAY180全地面起重机在不同工况下，其《起重性能表》的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊装作业的“生命线”和“法律文件”。任何操作都必须严格依据性能表进行，严禁超载或违规操作。
徐工QAY180基本参数回顾：
- 最大起重量： 180吨
- 主臂长度： 13.6米 ~ 60.5米（基本臂）
- 副臂长度： 可选配，可进一步延伸作业高度和半径。
- 主要工况： 主要分为主臂工况和副臂工况。主臂工况下，根据支腿伸展情况，又分为全支腿和半支腿等。
性能表的核心变量是：吊臂长度、工作幅度（回转半径）、配重配置。起重量由这三个因素共同决定。
应用案例一：风电设备吊装（主臂+副臂工况）
场景描述： 在某风电场，需要安装一台风力发电机的机舱（重量约75吨），轮毂高度为90米。QAY180需要将机舱吊至90米高空并进行精准对接。
应用性能表的步骤：
确定吊装方案和工况：
- 目标高度90米，远超主臂最大长度60.5米，因此必须使用主臂+副臂的工况。
- 假设选用主臂60.5米 + 副臂33.5米的组合，总臂长可达94米，满足高度要求。
查询性能表：
- 找到《QAY180主臂+副臂起重性能表》，对应“主臂60.5米，副臂33.5米”这一栏。
- 我们需要确定在多大工作幅度（半径） 下进行吊装。由于塔筒周围有安全距离，吊车通常不能紧贴塔筒，假设工作幅度为20米。
读取关键数据：
- 在性能表中，纵向找到“臂长60.5+33.5m”，横向找到“幅度20m”，交叉点的数值即为额定起重量。假设查表结果为 82吨。
- 安全校验： 机舱重量75吨 < 额定起重量82吨。同时，吊具（吊钩、索具）重量约2吨，所以总吊重为77吨。77吨 < 82吨，满足安全要求。
- 注意： 性能表通常基于全支腿、360°全回转的最佳工况。必须确保现场支腿完全伸出，地面承载力达标。
现场微调与监控：
- 在实际操作中，起重机会有力矩限制器（电脑），它会实时显示当前吊重、幅度对应的负荷率（如77/82≈94%）。操作员必须密切关注，确保负荷率不超过100%，并留有安全余量。
- 如果风速增大，可能需要根据性能表的备注要求，降低额定起重量。
结论： 在此案例中，通过性能表确认了QAY180在“60.5m主臂+33.5m副臂，20m幅度”的工况下，有能力安全完成75吨机舱的吊装任务。
应用案例二：化工厂反应塔吊装（主臂工况）
场景描述： 在化工厂检修区，需要更换一个重量为110吨的反应塔。作业空间狭窄，吊车只能在一侧进行吊装，反应塔需要从设备群中“抽”出来，安装到基础上。最大吊装半径预计为14米。
应用性能表的步骤：
确定吊装方案和工况：
- 反应塔高度不高，主臂即可满足要求，故使用主臂工况。
- 由于空间限制，吊车可能需要使用半支腿工况（即支腿不完全伸出），这会显著降低起重能力。
查询性能表：
- 首先确定需要多长的吊臂。反应塔高度+吊具高度+安全余量，假设需要40米的主臂。
- 关键选择： 必须查询正确的性能表。如果现场是半支腿状态，就必须使用《半支腿起重性能表》，绝不可使用《全支腿性能表》。
- 在半支腿性能表中，找到“主臂40米”一栏，再找到“幅度14米”一列。
读取关键数据与决策：
