好的，我们来详细解析一下徐工QAY160全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是吊车司机的“生命线”和“法律文书”。任何吊装作业前，都必须根据现场实际的工况（主要是幅度、臂长、配重和支腿工况）查询性能表，确定在该工况下的额定起重量，并确保实际吊重（包括吊钩、索具的重量）不超过该值。

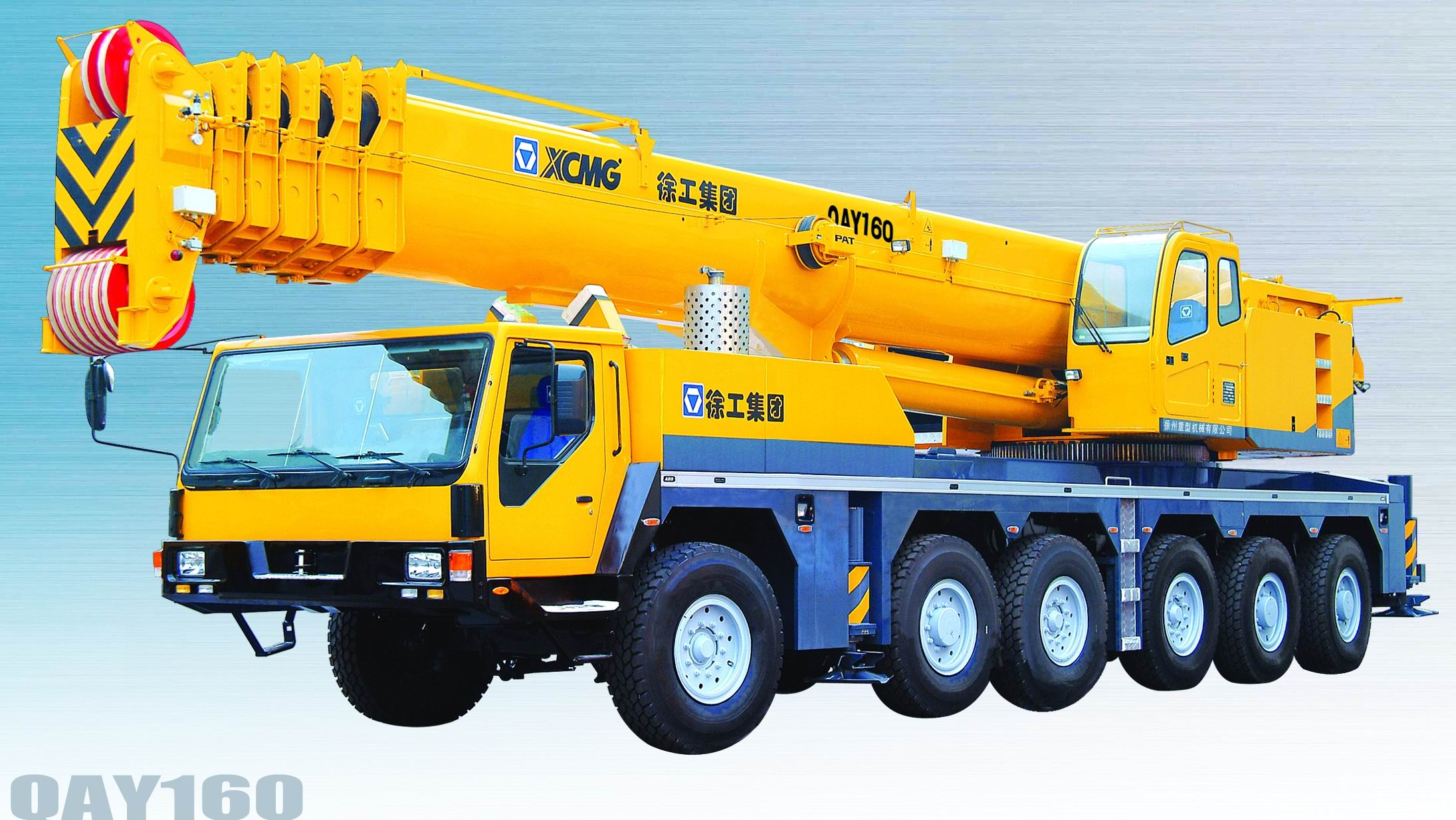

徐工QAY160是一款160吨级的全地面起重机，其起重性能表非常复杂，通常是一本厚厚的手册，因为它涵盖了从短臂、小幅度到超长臂、大幅度等各种组合。

---

案例一：城市立交桥预制梁吊装（典型工况：短臂、小幅度、重物）

• 场景描述：需要在城市立交桥工地，将一块重约95吨的预制混凝土梁吊装到桥墩上。作业半径（幅度）预计为10米，桥墩高度不高，主臂仰起即可完成，无需副臂。现场地面坚实，可全伸支腿。
• 应用性能表步骤：
  1. 确定工况：
     • 吊装模式：主臂工况（因为不需要高度，只用主臂即可）。
     • 配重：使用最大配重（例如55吨），以获取最大起重能力。
     • 支腿：全伸支腿，360°全周作业。
  2. 查询表格：找到对应“主臂工况，全支腿，55吨配重”的性能表。
  3. 匹配参数：在表格中，先找到“幅度（半径）”为10米的那一列，然后向下查找，看不同臂长下对应的起重量。
     • 假设性能表显示：在10米幅度下，臂长18.4米时，额定起重量为120吨；臂长24.4米时，额定起重量为115吨。
  4. 分析与决策：
     • 预制梁重95吨，加上吊钩和索具约5吨，总吊重约100吨。
     • 无论是18.4米还是24.4米臂长，额定起重量（120吨/115吨）都大于实际吊重（100吨）。安全。
     • 为了更稳定，可以选择使用18.4米臂长，因为此时起重余量更大（有20吨余量），安全系数更高。
• 关键点：在此类重物、小幅度工况下，起重能力主要受起重机结构强度（如臂架强度、车架强度）和整机稳定性（抗倾覆能力）限制。使用最大配重和全支腿是关键。

---

案例二：风电塔筒安装（典型工况：中长臂、中等幅度、重物）

• 场景描述：在风电场安装一节重70吨的塔筒。安装高度约30米，作业半径（考虑到塔筒就位位置）约为14米。
• 应用性能表步骤：
  1. 确定工况：
     • 吊装模式：主臂工况或主臂+副臂工况？30米高度，主臂可能足够，但需要计算。假设主臂需要伸出到35米左右。
     • 配重：使用最大配重55吨。
     • 支腿：全伸支腿。
  2. 查询表格：找到“主臂工况，全支腿，55吨配重”的性能表。
  3. 匹配参数：
     • 在幅度14米那一列，向下查找臂长35米左右对应的起重量。
     • 性能表可能显示：幅度14米，臂长35.4米时，额定起重量为78吨。
  4. 分析与决策：
     • 塔筒重70吨，吊具重约3吨，总吊重73吨。
     • 额定起重量78吨 > 73吨。理论上是安全的。
     • 但是，必须注意！ 性能表上的数值是在理想条件下（水平坚硬地面、无风或微风）得出的。风电场地形可能不平整，且风荷载影响巨大。因此，需要留有充足的安全余量。78吨的额定值对于73吨的吊重，余量较小。更安全的做法是：
       • 尝试减小幅度到12米，看额定起重量是否更大。
       • 或者，严格评估天气条件，确保风速在安全范围内。
• 关键点：此类工况下，起重能力开始
