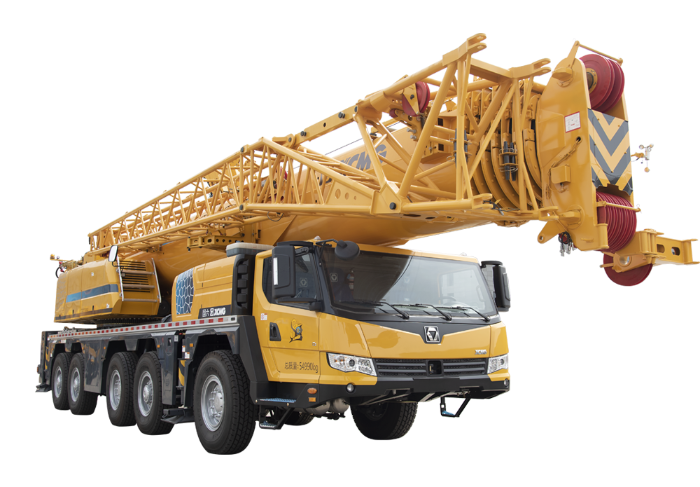

好的，我们来详细解析一下徐工XCA160L8全地面起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的“生命线”和“法律文件”。任何吊装操作前，都必须严格查阅性能表，确保在安全范围内作业。XCA160L8作为一款160吨级的8桥起重机，其性能表非常复杂，涵盖了主臂、副臂、各种配重和支腿模式下的组合。
理解XCA160L8起重性能表的关键要素
在查看案例前，必须先理解性能表中的几个关键参数：
工况：这是性能表的基础，决定了起重能力。
- 全伸支腿：所有支腿全部伸出，提供最大支撑，起重能力最强。
- 半伸支腿：支腿部分伸出，用于空间受限的场地，但起重能力会大幅下降。
- 带副臂工况：安装副臂后，主要用于起升高度要求高但起重量不大的场合（如风电、化工塔罐）。
- 超起工况：安装超起装置（如塔式副臂、变幅副臂），能极大提升大臂长、大半径下的起重性能和稳定性，是风电吊装的核心工况。
工作幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重量的最关键因素之一。幅度越大，额定起重量越小。
臂长：主臂伸出长度。臂长越长，在相同幅度下的额定起重量越小。
配重：XCA160L8通常有基本配重和可选配重。配重越大，起重能力越强，但需要更大的场地和更长的准备时间。
应用案例解析
以下是三个典型的工况应用案例，模拟实际作业中如何查询和使用性能表。
案例一：城市立交桥预制梁吊装（主臂工况 + 全伸支腿）
场景描述：在城市环路立交桥工地，需要将一块重45吨的预制混凝土梁吊装到桥墩上。桥墩高度为15米。作业场地相对开阔，可以全伸支腿。吊装时，起重机需要将梁旋转到位，工作幅度预计在10米左右。
查询性能表步骤：
- 确定工况：场地开阔，选择 “全伸支腿” 工况。使用主臂即可满足高度要求。
- 确定臂长：桥墩高15米，加上吊索具和梁本身的高度，以及必要的安全距离，主臂长度至少需要20米以上。我们选择24米臂长。
- 查询对应数据：在性能表中，找到“全伸支腿，主臂24米”的栏目，横向查看“工作幅度10米”对应的额定起重量。
- （模拟数据）：在24米臂、10米幅度下，额定起重量可能为 68吨。
安全分析与决策：
- 吊装物重量45吨 < 额定起重量68吨，满足要求。
- 安全余量：(68 - 45) / 68 ≈ 34%。这是一个非常充足的安全余量，操作安全度高。
- 结论：该工况下，使用XCA160L8吊装45吨预制梁是安全可行的。操作时还需注意风速、地基处理等现场因素。
案例二：化工厂狭窄区域更换换热器（主臂工况 + 半伸支腿）
场景描述：在化工厂装置区内，需要更换一台重30吨的换热器。作业空间极其狭窄，两侧是管廊和设备，支腿无法全部伸出，只能采用半伸支腿模式。设备就位点较远，工作幅度预计为14米。所需臂长约为28米。
查询性能表步骤：
- 确定工况：空间受限，必须选择 “半伸支腿” 工况。这是与案例一最大的区别，也是风险点。
- 确定臂长：28米。
- 查询对应数据：在性能表中，找到“半伸支腿，主臂28米”的栏目，查看“工作幅度14米”对应的额定起重量。
- （模拟数据）：在28米臂、14米幅度下，全伸支腿额定起重量可能为50吨，但半伸支腿时额定起重量可能骤降至28吨。
