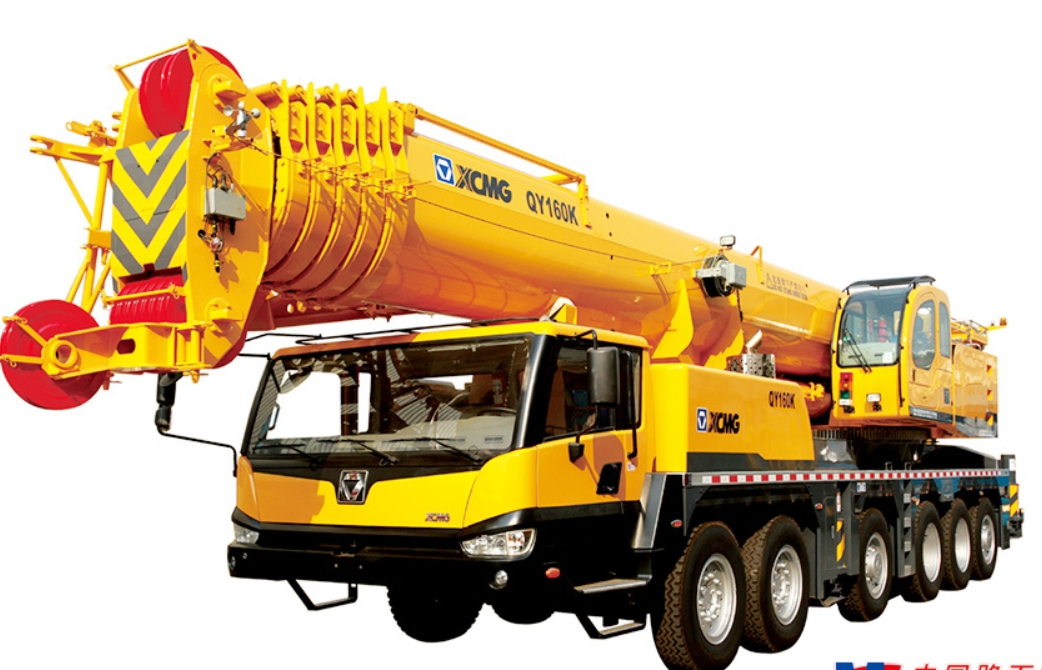

好的，徐工QY160K是一款非常经典的160吨级全地面起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须精确查阅的“圣经”。下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用其起重性能表，以确保作业的安全与高效。
核心前提：理解性能表的关键参数
在分析案例前，必须明确性能表的几个核心参数：
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是最重要的参数。
- 臂长： 主臂伸出的长度。
- 配重： 使用的配重吨数（如基本配重、全配重）。
- 支腿工况： 全伸支腿或半伸支腿，这直接影响起重机的稳定性和起重能力。
- 额定起重量： 在特定幅度、臂长、配重和支腿工况下，起重机允许安全起吊的最大重量。
重要原则： 性能表中的数据是在“理想平整坚固地面”条件下的数值。实际作业中必须考虑风载、吊索具重量、地基情况等，通常要求实际起重量 ≤ 额定起重量的75%-90%（即留有安全余量）。
应用案例一：风电设备安装（主臂工况）
场景描述： 在风电场安装一台风力发电机的机舱，机舱重量为75吨。计划使用QY160K进行吊装。作业现场地面经过硬化处理，坚实平整。
应用步骤：
确定工况条件：
- 吊装物重量： 75吨（需加上吊钩、索具重量，假设为2吨，故总重约77吨）。
- 安装高度/幅度： 塔筒高度约80米，需要将机舱精准放置在塔顶。这意味着吊臂需要很长，且作业幅度不会太小（因为塔筒有一定直径，吊车不能紧贴塔筒）。
- 假设参数： 经过测量，吊车中心到塔筒中心的距离（作业幅度）约为12米。
查阅性能表：
- 打开QY160K的主臂起重性能表（通常配重为全配重，支腿全伸）。
- 我们需要找到在12米幅度下，能够满足起重要求的最小臂长。
- 查看性能表：
- 臂长40米，12米幅度对应额定起重量可能约为90吨。
- 臂长44米，12米幅度对应额定起重量可能约为82吨。
- 臂长48米，12米幅度对应额定起重量可能约为75吨。
- 分析： 77吨的总重量，在48米臂长、12米幅度下，额定起重量（75吨）已经小于实际重量，不可行。因此，必须选择更短的臂长或更小的幅度。
- 决策： 将吊车位置向塔筒靠近，将作业幅度缩小到10米。再查表：
- 臂长48米，10米幅度对应额定起重量可能约为88吨。
- 安全校验： 77吨 / 88吨 ≈ 87.5%。这个负载率在安全范围内（通常要求低于85%-90%，需根据公司安全规定），方案可行。
结论： 在此工况下，QY160K应使用48米主臂，在10米作业幅度内，全配重、全支腿工况下，可以安全完成77吨机舱的吊装。驾驶员需严格控制幅度，不得超出10米。
应用案例二：化工厂设备更换（副臂工况）
场景描述： 在化工厂区内更换一个大型反应罐，设备重量为25吨，需要跨越一个高约50米的厂房结构进行吊装，安装位置距离吊车中心约30米。
应用步骤：
确定工况条件：
- 吊装物重量： 25吨 + 索具 ≈ 26吨。
- 安装高度/幅度： 需要跨越50米高障碍，作业幅度达30米。主臂高度可能不够或性能不足，必须使用副臂（塔式副臂或飞臂）。
查阅性能表：
- 打开QY160K的副臂起重性能表。假设工况为：主臂长度42米，副臂长度18米，总臂长60米。配重全配，支腿全伸。
- 在性能表中找到**60米臂长（
