好的，我们来详细解析一下徐工XCT130G8-1（标准版）起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是起重机安全作业的生命线，任何吊装操作前都必须严格查阅。

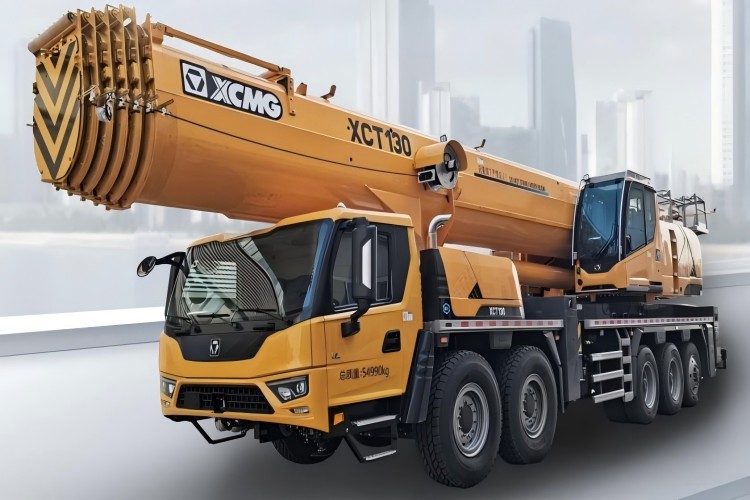

徐工XCT130G8-1是一款130吨级的汽车起重机，其性能表主要受三个关键因素影响：

1. 工作幅度：吊臂头部到起重机回转中心的水平距离。
2. 臂长：主臂伸出的长度。
3. 工况：支腿全伸、半伸，是否使用副臂等。

以下是几个典型的应用案例，展示如何查询和使用性能表。

---

案例一：常规厂房钢结构吊装（主臂工况）

场景描述： 需要在空旷的工地吊装一段重28吨的钢梁，安装位置距离起重机中心约10米。地面坚实平整，可以使用全支腿工况。

应用步骤：

1. 确定关键参数：

   • 吊装重量：28吨
   • 工作幅度：10米
   • 所需起升高度：根据厂房高度估算，假设需要20米。

2. 查询性能表（主臂工况）：

   • 找到对应“全支腿”工况的性能表。
   • 在表格顶部找到“工作幅度”为10米的那一列。
   • 沿着这一列向下看，找到臂长信息。我们需要找到一个在10米幅度下，额定起重量 大于 28吨，且起升高度 满足 20米的臂长组合。
   • 查询结果示例（基于近似数据）：
     • 臂长24.1米，幅度10米时，额定起重量约为35吨，起升高度约22米。
     • 结论： 这个工况完全满足要求（35吨 > 28吨，22米 > 20米），安全可行。

3. 现场操作与注意事项：

   • 将起重机支腿全伸，确保水平。
   • 主臂伸出至约24米。
   • 将起重机回转至钢梁正上方，确保工作幅度始终控制在10米以内。
   • 关键点： 性能表显示的是极限值，实际操作中必须留有安全余量。28吨的负载在35吨的能力下，负荷率约为80%，属于安全范围。

---

案例二：近距离极限吊装（考验起重机基本性能）

场景描述： 吊装一个重95吨的大型设备基础，需要将其放置到距离起重机中心非常近的位置，约4米。

应用步骤：

1. 确定关键参数：

   • 吊装重量：95吨
   • 工作幅度：4米

2. 查询性能表：

   • 这是考验起重机在最小幅度下的最大起重能力。
   • 查看性能表最左侧（最小幅度，如3米或3.5米）的额定起重量。
   • 查询结果示例： XCT130G8-1在最小幅度（如3.5米）、最短臂长（约13.5米）时，额定起重量可能为130吨（即其最大额定起重量）。
   • 在4米幅度时，额定起重量可能会略有下降，例如降至120吨。

3. 分析与决策：

   • 120吨 > 95吨，从性能表上看可以吊装。
   • 但是，这是极限工况！ 必须极度谨慎：
     • 地面承载力： 95吨的重量加上起重机自重，对地面压力巨大，必须确认地面是坚实的混凝土或经过专业处理的夯实地面。
     • 吊具重量： 95吨是净重，必须加上吊钩、钢丝绳等吊具的重量（通常1-2吨）来计算总负载。
     • 精准操作： 幅度必须严格控制，任何微小的操作失误导致幅度增大，都可能造成超载。

---

案例三：远距离、高扬程吊装（考验臂长与幅度关系）

场景描述： 需要将一台重15吨的空调机组吊装到一栋楼的屋顶，屋顶高度约35米，起重机需要停在楼下，工作幅度预计为14米。

应用步骤：

1. 确定关键参数：

   • 吊装重量：15吨
   • 工作幅度：14米
   • 所需起升高度：35米 + 吊索具高度 + 安全高度 ≈ 38米。

2. **查询性能
