好的，我们来详细探讨一下徐工QY130K8C全地面起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，它不是一个固定的数值，而是一个受多重因素影响的动态数据集合。

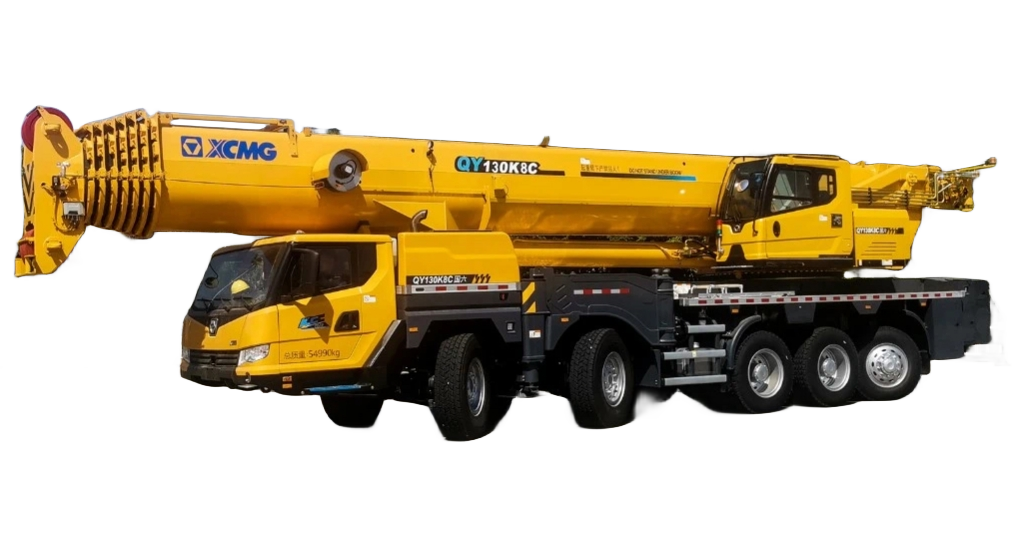

徐工QY130K8C是一款130吨级的8桥全地面起重机，其核心优势在于强大的起重能力和出色的机动性。其起重性能主要受以下因素影响：

• 工作幅度： 吊臂角度/伸出的长度，决定了起重机的有效工作半径。
• 臂长组合： 主臂、副臂（固定副臂或变幅副臂）的长度和角度。
• 支腿工况： 全伸支腿、半伸支腿或不伸支腿。
• 配重： 安装的配重吨位。
• 作业区域： 360°全回转或特定角度区域（侧方、后方、前方起重能力差异巨大）。

---

应用案例场景分析

以下是三个典型的工况应用案例，展示如何查询和使用QY130K8C的起重性能表。

案例一：城市立交桥预制梁板吊装（标准工况，全伸支腿）

• 工况描述： 在城市环路立交桥施工中，需要将一块重45吨、长30米的预制混凝土梁板吊装到桥墩上。作业场地平整坚实，允许全伸支腿。吊装幅度（工作半径）预计为14米。
• 性能表查询与应用步骤：
  1. 确定工况条件： 主臂工况，全伸支腿，360°作业，安装全部配重（假设为34.5吨）。
  2. 选择臂长： 由于梁板较长，需要较长的臂长以保证起升高度。假设使用主臂31.2米（QY130K8C的常用臂长）。
  3. 查询性能表： 找到“主臂起重表-全支腿-360°”对应的表格。在“臂长31.2米”这一列，向下找到“幅度14米”这一行。
  4. 读取额定起重量： 表格中对应位置的数值（例如可能是 52吨）就是在此工况下的最大允许起重量。
• 决策与安全验证：
  • 对比： 吊物重量45吨 < 额定起重量52吨。
  • 安全余量： (52 - 45) / 52 ≈ 13.5% 的余量，符合安全操作规程（通常要求有足够余量，并考虑吊钩、索具等额外重量）。
  • 结论： 该工况安全可行。操作手需将幅度严格控制在14米以内，平稳操作。

案例二：风电设备检修（带副臂工况，复杂场地）

• 工况描述： 在山地风电场，需要对一台风机进行检修，更换齿轮箱部件。部件重15吨，需要吊至80米高的机舱位置。场地有坡度，但经过平整后可以全伸支腿。
• 性能表查询与应用步骤：
  1. 确定工况条件： 此工况必须使用“主臂+副臂”组合。假设使用主臂40.8米 + 变幅副臂31米的工况，全伸支腿，360°作业，全配重。
  2. 计算工作幅度： 风机塔筒周围有安全距离要求，吊车不能过于靠近。假设吊装幅度需要24米。
  3. 查询性能表： 找到“主臂+变幅副臂起重表”。在“主臂40.8m，副臂31m，副臂角度30°”（变幅副臂角度会影响性能）这一列，查找“幅度24米”对应的额定起重量。
  4. 读取额定起重量： 这个数值可能约为 18吨。
• 决策与安全验证：
  • 对比： 吊物重量15吨 < 额定起重量18吨。
  • 考虑风险： 山区风大，必须考虑风载荷对吊物和长臂架的影响。性能表是在理想无风状态下制定的，现场必须根据风速折减起重能力。
  • 结论： 从性能表上看基本可行，但必须密切关注天气预报，在风速低于安全规定值时作业，且操作要极其平稳。这种工况下，安全余量相对较小，对操作手的技术和心理素质要求极高。

案例三：厂房内设备安装（非全支腿工况，受限空间）

• **工况描述
