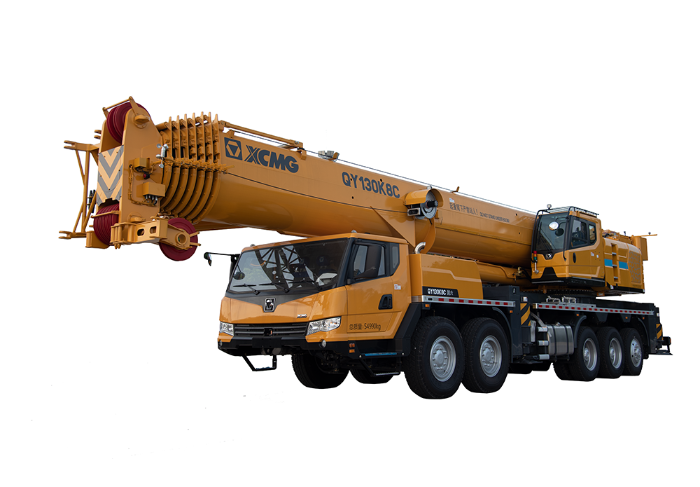

好的，我们来详细解析一下徐工QY130K8C（H）起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，绝对不能凭经验估算。 QY130K8C（H）作为一款130吨级的全地面起重机，其性能强大，但性能也严格受到支腿跨距、臂长、工作幅度（吊重距离）和配重等多种因素的制约。

一、 理解性能表的关键参数

在查看案例前，必须先理解性能表上的几个关键参数：

1. 工况：QYY130K8C（H）主要有以下几种工况，性能表是分开的：

   • 主臂工况：使用基本臂到全伸主臂进行吊装。这是最常用的工况。
   • 副臂工况：在主臂末端安装副臂，主要用于高空的轻型设备安装。
   • 塔式副臂工况：副臂与主臂成一定夹角，像塔吊一样，用于在密集区域或需要极高起升高度的工作。
   • 超起工况：安装超起装置（一种大型配重臂），能极大提升大臂长、大幅度下的起重性能，是千吨级吊车的标配，在130吨上用于极限工况。

2. 支腿跨距：这是最重要的基础。跨距越大，起重机越稳定，起重能力越强。性能表的第一行或第一列通常是支腿跨距（如7.6m x 7.6m）。

3. 工作幅度：吊钩中心到起重机回转中心的水平距离。幅度越小，起重能力越强。性能表的列通常是幅度。

4. 臂长：起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越弱。性能表的行通常是臂长。

5. 额定起重量：在特定工况、臂长、幅度下，允许起吊的最大重量。这个数值已经包含了吊钩、索具的重量。

---

二、 应用案例解析

假设我们手头有一份QY130K8C（H）在主臂工况下，支腿全伸（7.6m x 7.6m）的性能表（简化示例）：

臂长 (m)	幅度 (m)	3m	10m	16m	22m	28m
13.5 (基本臂)	重量 (t)	130	62.5	38.5	24.5	16.0
25.5	重量 (t)	-	65.0	43.5	29.0	19.5
37.5	重量 (t)	-	-	35.5	26.5	18.5
49.5 (全伸主臂)	重量 (t)	-	-	-	18.0	13.5

案例一：大型设备卸车与就位（常规吊装）

• 任务：将一台重45吨的反应器从卡车上吊下，并安装到15米外的设备基础上。设备基础高度可忽略，但就位时需要回转。
• 应用分析：
  1. 确定关键参数：
     • 吊装重量：45吨（需确认设备净重，并加上吊钩、索具约1-2吨，总重按47吨计算）。
     • 工作幅度：卸车时幅度较小（约4-5米），但就位时需要回转，最大幅度可能达到16米。
     • 臂长：由于作业区域开阔，不需要很长的臂，但需保证起升高度。
  2. 查阅性能表：
     • 我们选择最常用的主臂工况，支腿全伸（7.6m x 7.6m）。
     • 控制性的工况是幅度16米的时候。我们需要找到一个臂长，在16米幅度下的额定起重量 大于 47吨。
     • 查看性能表：臂长25.5米时，16米幅度额定起重量为43.5吨 < 47吨 → 不安全！
     • 臂长37.5米时，16米幅度额定起重量为35.5吨 < 47吨 → 更不安全！
     • 结论：在支腿全伸下，无法在16米
