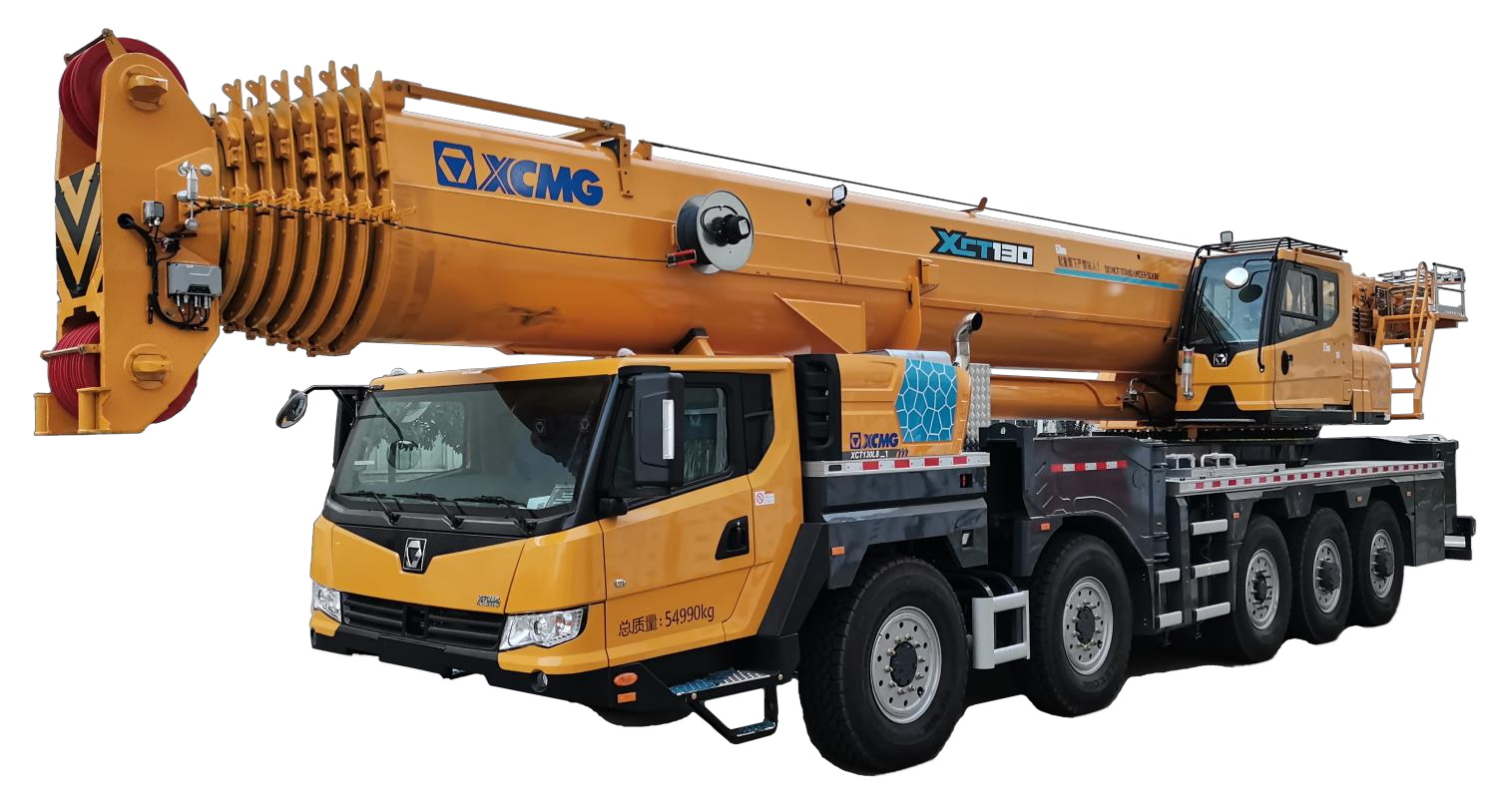

好的，我们来详细解析一下徐工 XCT130L8-1 起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，是确保安全、高效完成吊装任务的根本依据。 任何操作都不能脱离性能表的规定。

一、 理解 XCT130L8-1 起重性能表的关键要素

在查看具体案例前，必须先读懂性能表上的几个关键参数：

1. 主臂长度： XCT130L8-1 主臂全伸可达 58 米，性能表会按不同臂长分段列出。
2. 工作幅度： 即吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素之一，幅度越大，起重能力越小。
3. 额定起重量： 在特定臂长和幅度下，起重机允许安全起吊的最大重量。
4. 支腿工况： 全伸（通常为 8.6 米 x 8.6 米）或半伸。全伸支腿提供最稳定的基础，起重能力最大。
5. 配重： XCT130L8-1 通常有主配重和可选的后挂配重。性能表会注明对应的配重状态（如“全配重”）。
6. 工况限制： 性能表通常基于标准工况（如坚实平整地面、风速低于规定值等），特殊工况（如带副臂、风电工况等）有专门的性能表。

重要原则： 实际吊装重量必须小于或等于性能表对应工况下的额定起重量，并且要预留安全余量（通常建议为额定起重量的75%-85%，视吊装物重要性而定）。

---

二、 应用案例解析

以下是三个典型的应用场景，展示如何查询和应用性能表。

案例一：城市立交桥预制梁吊装（中短距离、重物）

• 场景描述： 在市区一座立交桥工地，需要将一块重 35 吨的预制混凝土梁吊装到桥墩上。桥墩高度约 15 米。现场空间有限，起重机需要停在离桥墩中心约 10 米远的位置。
• 性能表查询与应用步骤：
  1. 确定工况： 使用全伸支腿（8.6米 x 8.6米），全配重。这是最稳定、起重能力最大的工况。
  2. 确定臂长： 桥墩高15米，加上吊索具高度和梁本身的高度，以及必要的安全空间，主臂长度至少需要 25-28 米。我们选择 28米臂长 的性能表部分。
  3. 确定幅度： 起重机离吊装点中心水平距离为 10 米，即工作幅度为 10米。
  4. 查表： 在“28米主臂，全支腿”的性能表中，找到工作幅度为10米那一栏，查看对应的额定起重量。假设查表结果为 48吨。
• 决策与分析：
  • 安全性校验： 吊物重35吨 < 额定起重量48吨。满足要求。
  • 安全余量考虑： 48吨 / 35吨 ≈ 1.37，安全系数为1.37，这是一个比较理想和安全的范围。
  • 结论： 在该工况下，使用XCT130L8-1吊装35吨的预制梁是安全可行的。操作时需缓慢起钩，平稳回转，确保万无一失。

案例二：厂房钢结构屋顶安装（长臂、中幅度）

• 场景描述： 为一个大型厂房安装屋顶钢桁架。桁架重 8 吨，安装高度为 30 米。由于厂房内已有设备，起重机需要停在厂房外，吊钩需要水平移动约 20 米才能到达安装点。
• 性能表查询与应用步骤：
  1. 确定工况： 同样使用全伸支腿，全配重。
  2. 确定臂长： 安装高度30米，加上安全空间，主臂长度至少需要 38-40 米。我们选择 40米臂长 的性能表部分。
  3. 确定幅度： 这是关键。起重机先停在离安装点最近的位置，假设幅度为12米。但在回转和变幅过程中，幅度会增大到最大20米。必须按整个吊装过程中的最大幅度来校核起重能力，即按 20米幅度 查表。
  4. 查表： 在
