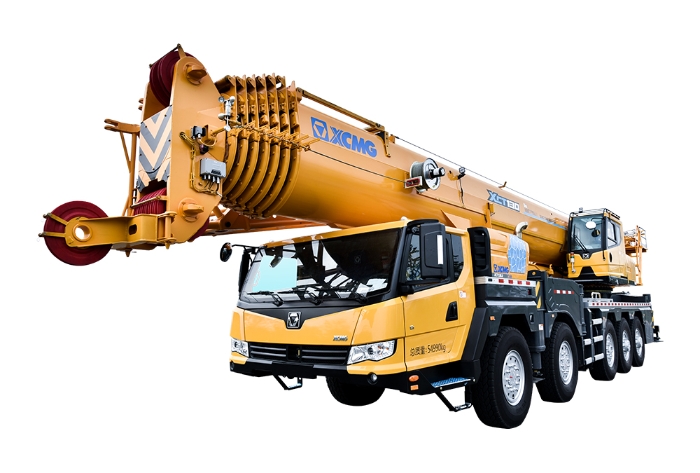

好的，我们来详细解析一下徐工XCT130L8汽车起重机在不同工况下，如何应用其《起重性能表》进行实际作业。这对于确保吊装安全、高效至关重要。

第一步：理解性能表的核心要素

在查看任何案例前，必须明白XCT130L8性能表的几个关键参数：

1. 工况：主臂工况、副臂工况、塔式副臂工况等。XCT130L8作为130吨级起重机，其性能表通常按臂长组合和支腿伸展情况划分。
2. 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
3. 额定起重量：在特定幅度和臂长下，起重机安全起吊的最大重量。
4. 臂长：主臂长度，从十几米到几十米不等。XCT130L8最大主臂长度可能达到60米以上，加上副臂可达80米以上。
5. 支腿模式：全伸支腿（通常提供最大稳定性）或半伸支腿（在场地受限时使用，但起重能力会大幅下降）。

核心原则：幅度越大，起重能力越小；臂长越长，在相同幅度下起重能力也越小。

---

第二步：实际应用案例

假设我们手头有一份简化的XCT130L8性能表（数据为示例，非官方精确数据，实际作业请务必查阅随机附带的官方性能表）。

臂长 (m)	工作幅度 (m)	额定起重量 (t)	备注（工况）
18.6	10	65.0	全支腿
18.6	16	32.0	全支腿
40.0	10	45.0	全支腿
40.0	20	18.5	全支腿
40.0	28	9.5	全支腿
60.0	14	16.0	全支腿
60.0	24	7.5	全支腿
60.0	36	3.2	全支腿

案例一：厂房内设备安装（近距离、重物）

• 场景：需要将一台重50吨的反应釜安装到混凝土基础上。设备就位点距离起重机回转中心约12米。厂房高度允许使用较短臂长。
• 应用过程：
  1. 确定工况：场地开阔，可使用全伸支腿。设备高度不高，选择较短主臂，例如18.6米，以保证最佳起重性能。
  2. 查阅性能表：找到 “臂长18.6m” 这一行。我们的幅度是12米，但表上只有10米和16米的数据。这时需要进行安全的内插法估算。
     • 10米时：65.0吨
     • 16米时：32.0吨
     • 幅度增加6米（16-10），起重能力下降33吨（65-32）。平均每增加1米幅度，能力下降约5.5吨。
     • 在12米幅度时，估算起重量约为：65.0 - (5.5 * 2) = 54.0吨。
  3. 安全校核：
     • 设备重量50吨 < 估算起重量54.0吨。
     • 需考虑吊钩、索具的重量（假设2吨），总吊重为52吨。
     • 52吨 < 54.0吨，且在安全范围内（通常要求负载不超过额定起重量的75%-90%，视公司安全规定而定）。
  4. 结论：该工况下，使用18.6米臂长，在12米幅度下吊装是安全可行的。

案例二：高层建筑钢结构吊装（远距离、长臂）

• 场景：需要将一榀重8吨的钢梁吊装到20层楼顶，就位点离起重机回转中心约30米，高度约70米。
• 应用过程：
  1. 确定工况：必须使用长主臂+副臂（塔式工况）才能达到高度。假设我们需要使用“主臂60米 + 副臂”的工况。性能表会专门有副臂工况的分表。
  2. 查阅性能表（副臂工况）：假设在**主臂60米，副
