好的，我们来详细解析一下徐工XCA130L7-1全地面起重机在不同工况下起重性能表的应用案例。

首先，明确几个关键点：

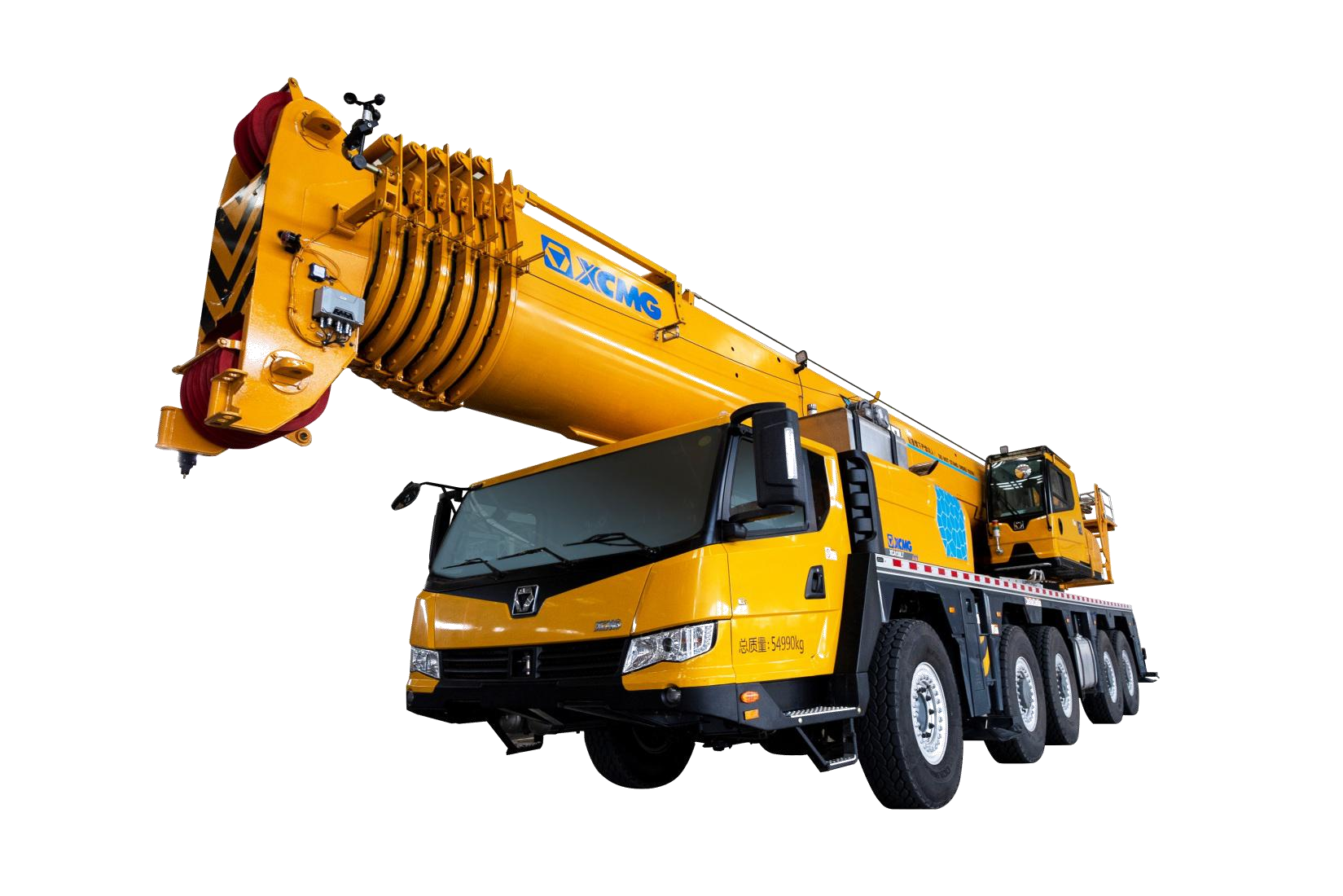

• XCA130L7-1：这是一款130吨级的7节臂全地面起重机，主打高性能和便捷性。
• 起重性能表：这不是一张单一的表格，而是一系列表格的集合，其核心参数包括：工作幅度、臂长、配重、支腿工况。
• 核心原则：起重能力由幅度（吊臂角度/伸距）和臂长决定，并受配重和支腿伸出行程的显著影响。

---

应用案例解析

我们将通过三个典型的实际工作场景，来演示如何查询和应用性能表。

案例一：风电设备检修（高、轻、幅度大）

场景描述： 某风电场，需要更换一台风机顶部的齿轮箱部件。部件重量为 18吨。风机轮毂高度为90米。由于塔筒周围有障碍物，吊车需要停在距离塔筒中心 20米 的位置。

应用步骤：

1. 确定工况：

   • 重量：18吨。
   • 幅度：20米。
   • 高度：90米轮毂高度 + 吊索具高度 ≈ 需要吊钩达到95米以上。
   • 场地：风电场，通常为坚实地面。

2. 选择配置：

   • 主臂：XCA130L7-1的主臂全伸为60.5米，无法满足95米的高度要求。因此，必须使用副臂。
   • 工况：选择 “主臂+副臂” 工况。
   • 配重：为了获得最大起重能力，使用全配重（通常为37.5吨或根据配置表确定）。
   • 支腿：选择全伸支腿（通常为7.6m x 7.6m或8.1m x 8.1m），以提供最稳定的支撑基础。

3. 查询性能表（模拟数据，请以官方手册为准）： 我们查看 “主臂60.5米 + 副臂XX米” 工况下的性能表。

   • 我们需要的主臂+副臂总长约需 > (95米 - 吊钩以下距离)，通常选择 主臂60.5米 + 副臂24米 或更长的组合。
   • 在对应表格中，找到 幅度20米 这一列。
   • 查看在 20米幅度、主臂60.5米+副臂24米 工况下的额定起重量。假设查询结果为 22吨。

4. 分析与决策：

   • 安全性校验：部件重量18吨 < 额定起重量22吨。满足要求。
   • 安全余量：(22 - 18) / 22 ≈ 18% 的余量，在合理范围内（通常要求负载不超过额定起重量的75%-90%，具体看公司安全规定）。
   • 结论：该工况下，XCA130L7-1可以安全执行此次风电检修任务。操作时需注意风载影响，并严格在性能表规定的范围内工作。

---

案例二：厂房钢结构吊装（中距、较重）

场景描述： 在工业园区的厂房建设中，需要安装一根钢梁，重量为 35吨。吊车可以停在钢梁安装位置正下方附近，预计工作幅度为 10米。

应用步骤：

1. 确定工况：

   • 重量：35吨。
   • 幅度：10米。
   • 高度：厂房高度约20米，所需臂长不长。

2. 选择配置：

   • 主臂：仅使用主臂即可满足高度要求。我们需要找到在10米幅度下能吊35吨的最短臂长，因为臂越短，起重能力通常越强。
   • 工况：选择 “主臂” 工况。
   • 配重：使用全配重。
   • 支腿：使用全伸支腿。

3. 查询性能表： 我们查看 “主臂工况，全配重，全支腿” 的性能表。

   • 沿着 “幅度10米” 这一列向下看，查找额定起重量大于等于35吨的行。
   • 我们发现，当臂长在 20米左右
