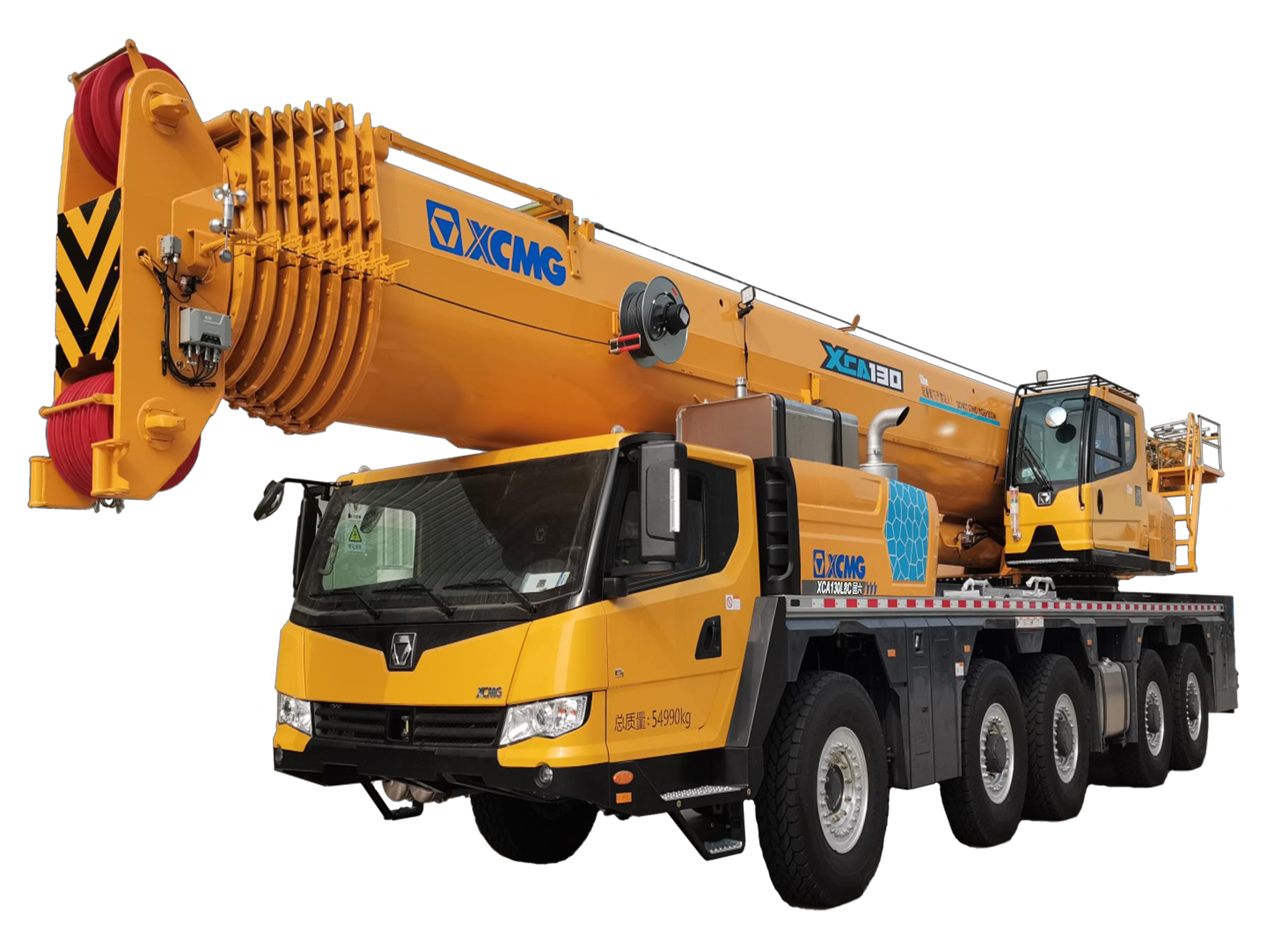

好的，我们来详细解析一下徐工XCA130L8C全地面起重机在不同工况下，如何应用其起重性能表来指导实际吊装作业。
首先，理解XCA130L8C的关键性能参数
- 最大起重量： 130吨
- 主臂长度： 16.4米 ~ 80米（全伸）
- 副臂长度： 最大可加至18米，使总臂长达到98米
- 最大起升高度： 超过100米（带副臂）
- 7节主臂，全伸80米，行业领先的单板臂头技术，起重性能更强。
核心要点： 起重性能表上的数值不是固定不变的，它严格取决于三个关键因素：作业半径、臂长、和配重/支腿工况。任何吊装方案都必须基于这三者的组合来查询性能表。
应用案例解析
以下是三个典型的工况案例，展示如何查询和应用性能表。
案例一：近距离、重物吊装（如大型设备安装）
场景描述： 在化工厂内，需要将一台重达95吨的反应器吊装到基础上。现场空间相对紧凑，吊车可以靠近基础摆放。
工况分析与性能表查询：
- 确定工况： 由于是重物吊装，需要使用全支腿、最大配重（通常为34.5吨或40吨车体配重+后方超起配重）工况，这是起重机能力最强的状态。
- 估算作业半径： 设备位置和基础位置决定了吊装半径。假设经过测量，作业半径约为7米。
- 选择臂长： 起升高度不高，为了获得最大起重能力，应使用最短的有效臂长。XCA130L8C基本臂长为16.4米，完全足够。
- 查询性能表：
- 找到“全支腿，最大配重”对应的性能表。
- 在“臂长”列中找到 16.4米。
- 在“半径”行中找到 7米。
- 交叉点对应的数值，即为该工况下的额定起重量。根据XCA130L8C的典型性能表，在此工况下，起重量约为 100吨 左右。
应用结论：
- 吊装物重95吨 < 额定起重量100吨，安全。
- 安全操作要点： 必须确保支腿完全伸出、地面坚实、配重安装无误。由于重量接近额定值，操作需极其平稳，并考虑风载等动态因素，留有安全余量。
案例二：中远距离、高层建筑构件吊装（如预制楼板、钢梁）
场景描述： 在建筑工地，需要将一根重25吨的钢梁吊装到50米高的楼层上。由于场地限制，吊车无法过于靠近建筑物。
工况分析与性能表查询：
- 确定工况： 此工况对幅度和高度要求高，但对重量要求不高。通常使用全支腿、基本配重（如34.5吨车体配重）即可，无需超起，以提高转场效率。
- 估算作业半径和臂长： 这是联动计算的。
- 需求高度： 钢梁离地50米，加上吊索具和钢梁本身高度，所需钩下高度至少需要55米。
- 需求幅度： 假设吊车中心距离建筑物15米。
- 计算所需臂长： 臂长 ≈ √(半径² + 高度²) = √(15² + 55²) ≈ 57米。因此，需要伸出主臂至约60米。
- 查询性能表：
- 找到“全支腿，基本配重”对应的性能表。
- 在“臂长”列中找到 60米。
- 在“半径”行中找到 15米。
- 交叉点数值即为额定起重量。查表可知，此工况下起重量约为 28吨。
应用结论：
- 吊装物重25吨 < 额定起重量28吨，安全。
- 安全操作要点： 重点检查臂架的挠度（下垂），长臂工况下挠度明显，要确保在起吊后钢梁不会碰到障碍物。风速对长臂影响巨大，需严格遵守风速作业限制。
