吊车参数应用
好的，我们来详细探讨一下徐工ZLS611在不同工况下起重性能表的应用案例。

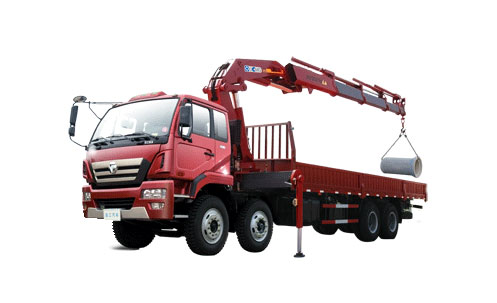

首先，需要明确一点：徐工ZLS611是一款随车起重机，而非汽车起重机。它的起重性能表与汽车起重机（如QY系列）有显著区别，因为它需要同时考虑底盘稳定性和吊臂强度，并且通常与卡车底盘集成在一起。
起重性能表是吊车操作员的“圣经”，任何操作都必须严格遵循表中的数据，以确保安全。下面我们通过几个典型的工况案例，来具体说明如何应用ZLS611的起重性能表。
案例一：城市绿化工程 - 栽种树木
- 工况描述：在城市道路旁，需要将一棵重约3吨的树木从平板运输车上吊起，并移栽到距离卡车约5米远的树坑中。现场地面平整坚实。起重机支腿全伸。
- 应用性能表步骤：
- 确定工况：这是最标准的工况，即360°全周作业。性能表上会明确标注此工况下的数据。
- 查找关键参数：主要参数是工作幅度（吊臂回转中心到吊钩垂线的水平距离），本例中为5米。
- 查阅性能表：找到对应“360°全支腿”工况的性能表。在“幅度”一栏找到5米，查看对应的额定起重量。
- 假设查表结果：在5米幅度下，ZLS611的额定起重量为5.0吨。
- 安全校核：
- 树木重量（3.0吨）< 额定起重量（5.0吨）。
- 考虑到吊具（吊带/钢丝绳）的重量（约0.1吨），总重约为3.1吨。
- 安全余量充足： (5.0 - 3.1) / 5.0 = 38% > 通常要求的安全余量。操作安全。
- 操作要点：虽然重量远低于限值，但仍需平稳操作，避免树木摆动。可以在此幅度下安全完成作业。
案例二：狭小空间装卸货物 - 侧方作业
- 工况描述：在狭窄的仓库院子里，卡车停靠位置受限，无法在正后方或正侧方展开支腿。需要将一批重约1.2吨的机械设备从卡车上吊卸到侧方约3米远的地面。此时，吊臂可能需要在非支腿侧或半支腿工况下作业。
- 应用性能表步骤：
- 确定工况：这是关键且危险的步骤！必须根据支腿的实际伸展情况，准确判断工况。可能是90°侧方作业、非支腿侧作业或半支腿作业。不同工况的性能天差地别。
- 查找关键参数：工作幅度为3米，但工况是决定性因素。
- 查阅性能表：
- 情况A（错误选择）：如果操作员误用了“360°全支腿”性能表，在3米幅度下，额定起重量可能高达7吨，他会认为1.2吨非常安全。
- 情况B（正确选择）：操作员应查阅“90°侧方”或对应的“非全支腿”工况性能表。假设在3米幅度下，该工况的额定起重量仅为1.5吨。
- 安全校核：
- 货物重量（1.2吨）< 额定起重量（1.5吨）。
- 但安全余量非常小：(1.5 - 1.2) / 1.5 = 20%。此操作处于临界状态，风险极高！
- 操作要点：
- 必须严格按照对应工况的性能表操作。
- 由于安全余量小，操作必须极其平稳缓慢，严禁回转和变幅同时操作，密切观察车身稳定性。
- 最佳实践：如果条件允许，应尽量调整车辆位置，实现全支腿作业，以获取最大的安全余量。
案例三：使用副臂进行高处安装
- 工况描述：需要将一个重约0.5吨的广告牌安装到离地10米高的立柱上。仅使用主臂高度不够，需要安装副臂。
- 应用性能表步骤：
- 确定工况：此为**带
