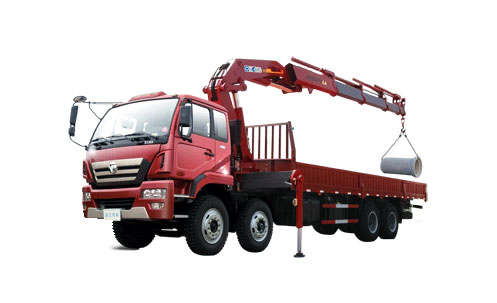

好的，我们来详细解析一下徐工ZLS312汽车起重机在不同工况下，其起重性能表的实际应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。

徐工ZLS312基本参数回顾：

• 最大额定起重量：12吨
• 主臂最大长度：18.6米（三节臂）
• 副臂可选，可进一步延伸作业高度和半径。
• 性能表的核心变量：工作幅度（吊臂回转半径）、臂长、配重状态。

性能表会明确列出在不同臂长、不同工作幅度下，吊车所能安全起吊的最大重量。这个重量通常已经考虑了整机稳定性（倾覆力矩），但不包括吊钩、吊索具的重量，并且是基于坚实、水平支撑地面（支腿全伸）的理想工况。

---

应用案例解析

以下是三个典型的工况案例，说明如何查询和应用性能表。

案例一：近距离、重物搬运（厂房内设备就位）

• 工况描述： 需要将一台重9.5吨的机床，从厂房门口吊运到室内指定位置。作业空间狭小，吊车无法大幅度移动，需要原地回转。起吊点距离吊车中心约5米。计划使用较短臂长以提高稳定性。
• 应用步骤：
  1. 确定关键参数：
     • 货物重量： 9.5吨（必须已知，且是吊装总重，含索具）。
     • 工作幅度： 5米（由现场测量决定）。
     • 计划臂长： 10米（足够跨越障碍，且短臂更安全）。
  2. 查询性能表： 找到对应“10米臂长”的那一列，向下找到“5米工作幅度”所在的行，交叉点的数值即为该工况下的额定起重量。假设查询结果为 11.0吨。
  3. 安全判定：
     • 9.5吨（实际重量） < 11.0吨（额定起重量） → 符合安全要求。
  4. 注意事项：
     • 净空高度： 确认10米臂长在5米幅度下的起升高度，是否足够将设备吊离地面并避开厂房横梁。
     • 地基情况： 厂房内地坪是否足够坚实，必要时铺设钢板分散支腿压力。
     • 动作平稳： 近距离吊重物，微动性要求高，操作需特别平稳。

案例二：中远距离、高处安装（楼顶安装空调机组）

• 工况描述： 在楼高约12米的屋顶安装一台重3吨的中央空调外机。吊车停在楼下，楼前有空地，但需要将设备越过楼前护栏（距楼体3米）吊至楼顶。预计吊臂需要伸到15米左右，工作幅度约8米。
• 应用步骤：
  1. 确定关键参数：
     • 货物重量： 3.0吨。
     • 工作幅度： 8米（吊车中心到楼顶安装点的水平距离）。
     • 计划臂长： 15米（需超过楼高12米，并考虑吊索具垂直高度）。
  2. 查询性能表： 找到“15米臂长”列和“8米工作幅度”行，交叉点数值假设为 3.5吨。
  3. 安全判定：
     • 3.0吨 < 3.5吨 → 理论上符合要求。
  4. 关键风险分析与性能表深化应用（非常重要！）：
     • “死角”风险： 性能表显示的是极限值。实际作业中，当吊臂从低角度向高角度变幅，或重物从地面起升时，会经过中间各个幅度。必须检查整个作业路径上的性能。
       • 例如，重物刚离地时，幅度可能是6米，臂长15米，此时额定起重量可能是4.8吨，安全。
       • 但当臂杆抬起，幅度增大到8米的过程中，起重能力在下降。必须确保整个路径上的额定重量都大于3.0吨。
     • 风载影响： 楼顶风大，重物像一个大风筝，会产生额外的倾覆力矩。安全规范要求，在高处作业时，通常只使用性能表额定能力的80%甚至更低。
       • 3.5吨 × 80% = 2.8吨。
       • 2.8吨 < 3.0吨 →
