吊车参数应用

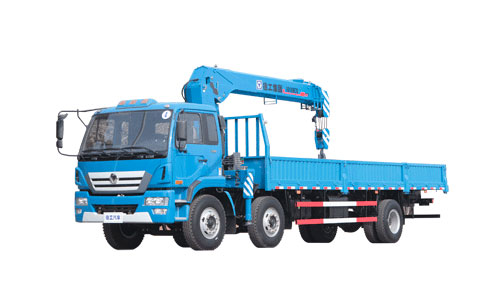

好的，我们来详细探讨一下徐工 ZBY941 全地面起重机在不同工况下，其起重性能表的具体应用案例。
首先，需要明确一个关键点：ZBY941是一款非常强大的大吨位起重机（400吨级），其性能表极其复杂，通常由主臂工况、塔式副臂工况、固定副臂工况等多个分表组成。 应用性能表的核心在于根据现场实际的工况条件（如幅度、臂长、吊装方式），在对应的性能表中查找额定起重量，并确保有足够的安全余量。
以下是几个典型的应用案例，展示如何在实际吊装作业中应用这些性能表。
案例一：风电设备吊装（主臂+风电臂头工况）
场景描述： 某风电场需要安装一台风力发电机组，机舱重量为95吨，安装高度为100米。现场地面坚实平整，风速在安全范围内。ZBY941负责主吊。
应用性能表步骤：
- 确定工况配置： 这种高耸设备的吊装通常使用起重机的主臂加上专门的风电臂头。查询ZBY941的性能参数可知，其主臂最大长度可达84米，加上风电臂头可以达到所需的100米以上高度。
- 查找对应性能表： 在ZBY941的起重性能手册中，找到 “主臂+风电臂头工况” 的性能表。这个表会以臂长和幅度（工作半径）为行列，列出对应的起重量。
- 关键参数匹配：
- 吊装重量： 机舱重量95吨，加上吊钩、索具等重量，总重约98吨。
- 作业半径（幅度）： 由于塔筒底部直径较大，起重机需要保持一定距离。假设计划作业半径为14米。
- 臂长： 安装高度100米，但臂长需要更长，因为起重臂是倾斜的。根据几何计算，可能需要约105米的臂长。
- 查表与验证：
- 在性能表中，找到 臂长105米 这一列。
- 在这一列中，查找 幅度14米 对应的额定起重量。假设查表结果为 110吨。
- 安全校核：
- 额定起重量110吨 > 实际吊重98吨。这满足了第一重安全条件。
- 检查负荷率： (98吨 / 110吨) × 100% ≈ 89%。这个负荷率对于大吨位起重机在精心规划的风电吊装中是可以接受的，但已属于高负荷作业，需要极其谨慎，确保地面承载力、风速等所有条件完美。
- 决策： 根据性能表的查询结果，确认ZBY941在14米半径、105米臂长下可以安全完成此次95吨机舱的吊装。操作团队将按照此参数进行站位和配重设置。
案例二：化工厂大型反应塔吊装（塔式副臂工况）
场景描述： 在一个空间受限的化工厂区内，需要安装一个重量为70吨、高度为60米的反应塔。周围有管廊和建筑物，起重机无法在远距离作业。
应用性能表步骤：
- 确定工况配置： 由于安装高度高且作业空间狭窄，需要起重机发挥其最大高度优势。此时应选择 “塔式副臂工况”。塔式副臂可以近乎垂直地伸出，在较小的幅度下实现很大的起升高度。
- 查找对应性能表： 找到ZBY941的 “塔式副臂工况性能表”。这个表会更复杂，通常需要先确定主臂角度和长度，再确定塔臂的角度和长度。
- 关键参数匹配：
- 吊装重量： 反应塔70吨。
- 作业半径（幅度）： 空间限制要求起重机必须紧靠设备基础，假设最大允许幅度为10米。
- 所需高度： 反应塔高60米，吊装需要的高度更高，假设需要75米。
- 查表与验证：
- 性能表会给出不同主臂/塔臂组合下的性能。例如，选择“主臂42米 + 塔臂60米”的组合，总臂长超过100米，但有效高度满足要求。
- 在该组合下，查找 幅度10米 对应的额定起重量。假设查表结果为 85吨。
- 安全校核：
- 额定起重量85吨 > 实际吊重70吨。
- **负荷
