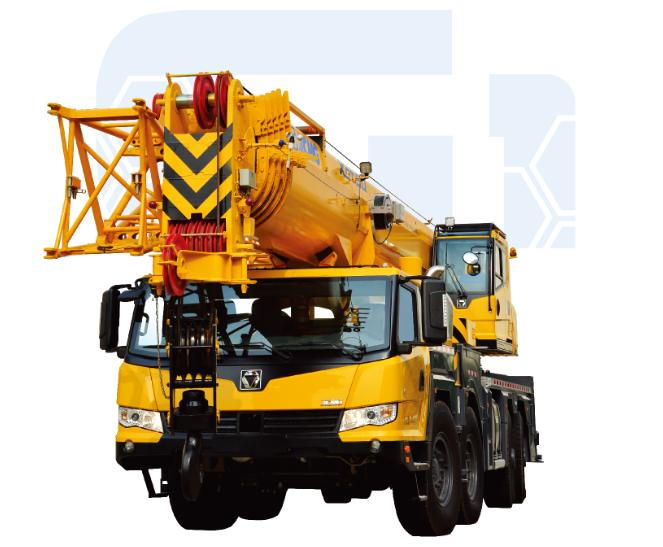

好的，我们来详细解析一下徐工XCT130-1（130吨级）汽车起重机在不同工况下起重性能表的应用案例。
首先，请务必明确一个核心原则：所有吊装作业都必须以当次吊装任务所使用的《起重性能表》为准。 性能表会因支腿全伸/半伸、主臂长度、副臂是否启用、配重是否全挂等关键因素发生巨大变化。以下案例将基于常见的性能表数据进行模拟分析。
案例一：近距离、重物吊装（利用基本臂，发挥最大起重力）
工况设定：
- 吊装物： 大型设备模块，重量约 95吨。
- 作业半径： 5米。
- 现场条件： 工地场地平整坚实，有足够空间。
- 起重机配置： 全支腿伸展，使用最短的主臂（基本臂，约13.5米），全配重。
性能表应用分析：
- 查表： 找到“全支腿、基本臂”工况的性能表。在该表中，通常5米半径对应的额定起重量是最大的，可能达到 130吨 甚至更高（XCT130-1的最大起重力矩通常在130吨×3米=390吨米左右，5米半径时理论值可达78吨，但基本臂时性能更强，需查具体表格。此处为举例，假设5米半径可吊95吨）。
- 对比： 吊物重量95吨 < 额定起重量130吨（假设值）。满足要求。
- 安全校核： 还需要考虑吊钩、索具的重量（约1-2吨），总吊重约为96-97吨，依然在安全范围内。
结论： 在此工况下，起重机能力充裕，可以安全进行吊装。但操作时仍需缓慢起钩，观察支腿压力变化，确保万无一失。
案例二：中远距离、安装就位（主臂全伸，考验起重机的幅度控制能力）
工况设定：
- 吊装物： 钢构屋架，重量约 20吨。
- 作业半径： 20米。
- 现场条件： 需要将屋架越过障碍物，安装到指定位置。
- 起重机配置： 全支腿伸展，使用中等长度主臂，如30米。
性能表应用分析：
- 查表： 找到“全支腿、主臂30米”工况的性能表。
- 查找对应值： 在30米臂下，查看20米半径对应的额定起重量。假设性能表显示为 25吨。
- 对比： 吊物重量20吨 < 额定起重量25吨。满足要求。
- 关键点分析： 此工况的关键不在于“能不能吊起来”，而在于就位精度和稳定性。20米半径时，起重机的有效起升高度会降低，且对操作员的微动性要求极高。性能表确保了结构强度足够，但操作员需要精准控制，避免大幅摆动。
结论： 可以安全吊装。但需要制定详细的吊装方案，重点关注信号指挥和操作的平稳性。
案例三：极限高度吊装（启用副臂）
工况设定：
- 吊装物： 小型天线或设备，重量约 5吨。
- 作业半径： 15米。
- 现场条件： 需要将设备安装到60米高的塔顶。
- 起重机配置： 全支腿伸展，主臂全伸（假设40多米）+ 副臂（假设20多米），总臂长可能达到60多米。
性能表应用分析：
- 查表： 必须使用“主臂+副臂”的专用性能表。这个表格的性能会远低于仅使用主臂的性能。
- 查找对应值： 在“主臂+副臂”工况下，查找15米半径对应的额定起重量。这个值可能会急剧下降，假设为 7吨。
- 对比： 吊物重量5吨 < 额定起重量7吨。勉强满足要求。
- 风险警示： 这是典型的极限工况。必须考虑风荷载（高空风
