好的，我们来详细探讨一下徐工QY110K7C起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，是每一次吊装作业前必须查阅和遵守的法律文件。 它不是一个固定的数值，而是根据主臂长度、作业幅度（工作半径）以及是否使用副臂等条件动态变化的。

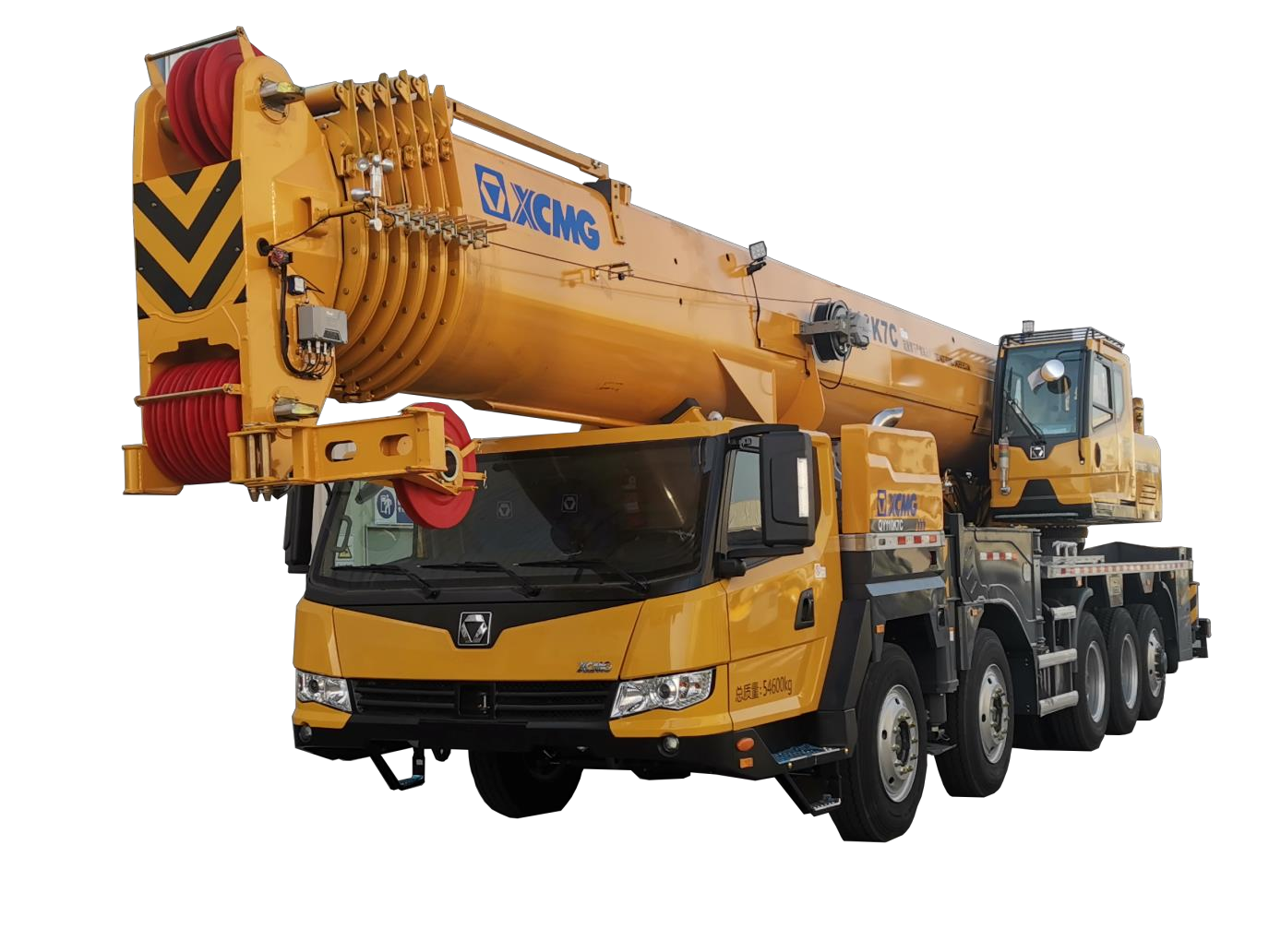

徐工QY110K7C是一款110吨级的全地面起重机，其性能强大，工况复杂。我们通过几个典型的实际案例来解析如何应用其性能表。
案例一：标准工况下的设备安装（主臂作业）
场景描述： 在某工厂扩建项目中，需要将一台重35吨的反应釜吊装到15米高的混凝土平台上。平台周围空间开阔，吊车可以靠近设备基础。经过测量，吊车支腿中心到反应釜就位点的水平距离（即作业幅度）约为10米。
应用性能表的步骤：
- 确定工况： 这是最常用的工况，使用主臂，支腿全伸，地面坚实。我们选择QY110K7C的主起重性能表（通常是基本臂10.4米到全伸臂44米或更长）。
- 确定关键参数：
- 吊装重量： 35吨（需加上吊钩、索具的重量，假设为1吨，则总重约36吨）。
- 作业幅度： 10米。
- 起升高度： 需要15米 + 反应釜高度（假设3米）+ 索具高度（假设2米）= 至少20米。
- 查阅性能表：
- 在性能表中，找到 “幅度”为10米的这一列。
- 然后向下查看不同臂长下，对应10米幅度时的额定起重量。
- 例如，我们可能会看到：
- 臂长18米时，10米幅度额定起重量为 58吨。
- 臂长22米时，10米幅度额定起重量为 48吨。
- 臂长26米时，10米幅度额定起重量为 40吨。
- 臂长30米时，10米幅度额定起重量为 34吨。
- 分析与决策：
- 我们的总吊重为36吨。
- 从数据看，使用26米臂长时，额定起重量40吨 > 36吨，满足要求。
- 但同时需要校核起升高度：26米臂长在10米幅度下的起升高度肯定超过20米（可通过性能表中的“起升高度”栏或计算确认）。
- 结论： 选择使用26米主臂，在10米幅度下进行吊装作业是安全可行的。如果使用30米臂，34吨 < 36吨，则严禁作业！
案例二：远距离、大臂长工况下的钢结构吊装
场景描述： 在体育场屋面钢结构吊装中，需要将一根重15吨的钢梁吊装到35米高的位置。由于场地限制，吊车无法过于靠近，作业幅度达到22米。
应用性能表的步骤：
- 确定工况： 仍然是主臂作业，但臂长需求大，幅度大。
- 确定关键参数：
- 吊装重量： 15吨（含索具）。
- 作业幅度： 22米。
- 起升高度： 35米 + 安全高度 ≈ 38米。
- 查阅性能表：
- 这次我们需要更长的臂长。找到幅度22米这一列。
- 查看长臂长数据，例如：
- 臂长34米时，22米幅度额定起重量可能为 20吨。
- 臂长38米时，22米幅度额定起重量可能为 16吨。
- 臂长42米时，22米幅度额定起重量可能为 13吨。
- 分析与决策：
- 吊重15吨。
- 使用38米臂长时，额定起重量16吨 > 15吨，刚好满足，但安全余量很小。
- 使用42米臂长时，13吨 < 15吨，绝对禁止！
- 同时，38米臂长在22米幅度下的起升高度需要确认是否超过38米。
- 结论： 必须精确使用38米主臂，在22米幅度内
