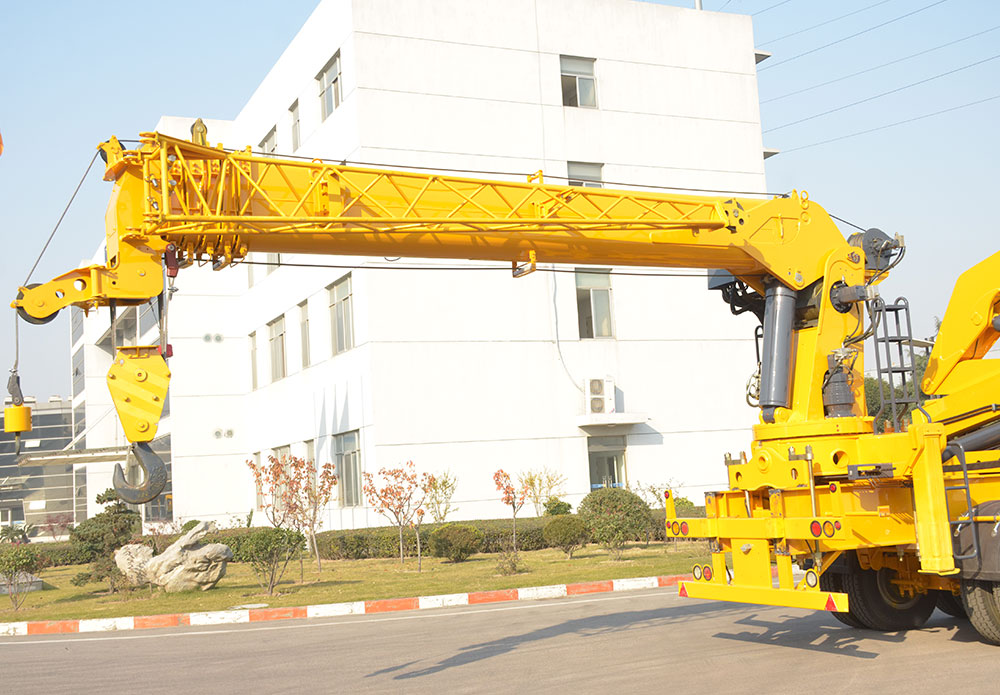

好的，我们来详细解析一下徐工SQS500A全地面起重机在不同典型工况下，如何应用其起重性能表进行安全、高效的作业。

核心前提：理解性能表的关键要素

在讨论案例前，必须明确阅读性能表的关键点：

工况配置： 这是性能表的基础，包括主臂长度、副臂长度（如使用）、支腿伸展情况、配重重量以及作业半径。性能表上的每一个数据都对应一组特定的配置。
额定起重量： 在特定工况配置下，起重机安全起吊的最大重量。严禁超载。
额定负荷表 vs. 实际负荷表： 性能表通常分为两部分：
- 额定负荷表： 理论最大起重量，不考虑吊钩、索具等附加重量。
- 实际负荷表（或主表）： 从额定起重量中扣除了主吊钩、副吊钩等基本重量后的数值，是现场指挥和操作员直接使用的数据。
幅度（作业半径）： 吊重物中心到起重机回转中心的水平距离。半径增大，起重能力急剧下降。

以下是三个典型的作业场景，展示如何查询和应用SQS500A的性能表。

场景描述： 在市区高架桥工地，需要将一块重约35吨的预制桥板吊装到桥墩上。作业半径预计为12米，现场地面坚实平整，有足够空间展开支腿。
工况选择与性能表查询：
1. 确定配置： 由于桥板重量和尺寸都较大，且需要一定起升高度，我们选择使用全伸支腿、最大配重（可能为100吨或以上，具体看SQS500A配置）。假设使用主臂30米长度即可满足高度要求。
2. 查询性能表：
  - 找到对应 “全支腿，最大配重，主臂30米” 的性能表分页。
  - 在表格左侧的“主臂长度”列找到“30m”，然后在表格上方的“作业半径”行找到“12m”。
  - 行列交叉点的数字，即为该工况下的额定起重量。假设查表得数值为 48吨。
3. 安全校核：
  - 计算实际负荷： 桥板重35吨 + 吊钩及索具重量（假设约2吨）= 37吨。
  - 对比： 37吨 < 48吨（额定起重量），且留有足够安全余量。
  - 结论： 该工况安全，可以执行。操作时需缓慢起钩，确保平稳。

场景描述： 在风电场，需要将一台重22吨的故障齿轮箱从80米高的机舱内吊下，并将新齿轮箱吊装上去。现场为山地，地面经过处理，但空间相对受限。作业半径预计为18米。
工况选择与性能表查询：
1. 确定配置： 这是典型的大高度、小重量吊装。需要使用超长主臂+副臂（塔式工况）。假设工况为：主臂全伸（如40米）+副臂（如30米），总臂长70米。使用全伸支腿和最大配重。
2. 查询性能表：
  - 找到对应 “塔式工况，主臂40m+副臂30m，全支腿，最大配重” 的性能表。
  - 在“作业半径”列找到“18m”，对应的起重量可能为 28吨。
3. 安全校核与风险考量：
  - 计算实际负荷： 齿轮箱22吨 + 专用吊具（可能较重，假设3吨）= 25吨。
  - 对比： 25吨 < 28吨，理论上是安全的。
  - 关键风险点：
    - 风载！ 高空作业风的影响巨大。性能表是在理想无风状态下制定的。必须根据现场风速，严格参照性能表中的“风载表”进行起重量的折减。如果风速超过安全限值，必须停止作业。
    - 臂架柔性与稳定性： 长臂架下，微小的动作都会引起吊物大幅摆动，需要操作员极其精细的操作。
  - 结论： 在风速允许的条件下，该工况
