好的，我们来详细解析一下徐工SQS157B在不同工况下起重性能表的应用案例。

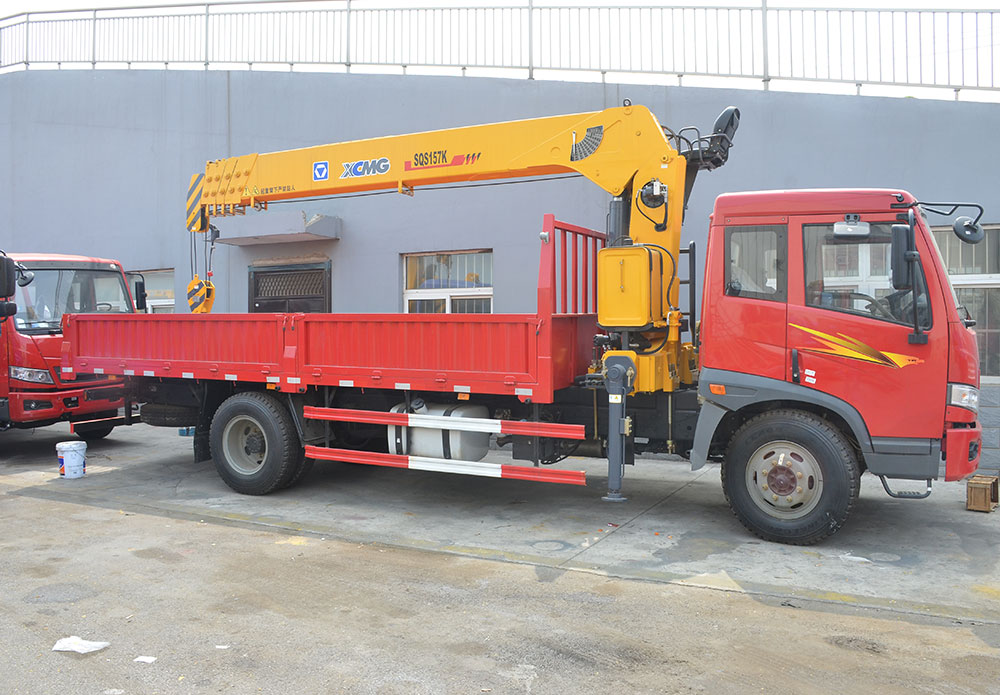

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估计。 SQS157B作为一款15吨级的汽车起重机，其起重能力高度依赖于起重幅度、臂长、配重状态和支腿状况。
一、理解SQS157B起重性能表的关键参数
在查看任何案例前，必须先看懂性能表上的几个关键要素：
- 幅度： 吊钩中心到起重机回转中心的水平距离。这是影响起重能力的首要因素。幅度越大，起重能力越小。
- 臂长： 主臂伸出的长度。在相同幅度下，臂长越长，起重能力越小。
- 工况： SQS157B通常有以下几种基本工况：
- 基本臂工况： 使用最短的臂长（通常约8-9米），起重能力最强，适用于近距离重物吊装。
- 全伸主臂工况： 主臂全部伸出（SQS157B主臂全伸约20-22米）。
- 副臂工况： 在主臂末端加装副臂，以增加起升高度，但会大幅降低起重能力。
- 配重： 是否安装以及安装多少配重。SQS157B通常有固定配重，但有些工况下可能需要额外配重。
- 支腿： 必须全伸，并确保地面坚实。性能表的数据都是在“全支腿”状态下得出的。
二、应用案例解析
以下通过几个典型场景来说明如何查询和应用性能表。
案例一：工地设备装卸（重物、小幅度）
- 场景： 在建筑工地，需要将一台重约8吨的小型挖掘机从卡车上吊装到地面。
- 作业分析：
- 重量： 8吨（必须包括吊索具重量，假设为0.2吨，故总重约8.2吨）。
- 幅度： 卡车宽度加上安全距离，预计幅度在5米左右。
- 臂长： 起升高度不高，使用基本臂（约9米） 即可。
- 工况： 基本臂工况。
- 查表与决策：
- 找到“基本臂性能表”。
- 在“幅度”一栏找到5米。
- 查看对应5米幅度下的额定起重量。假设性能表显示在5米幅度、基本臂下，起重量为14吨。
- 结论： 8.2吨 < 14吨，且有余量（安全系数）。此吊装方案安全可行。 操作时，司机应缓慢起钩，确保货物平稳。
案例二：楼顶安装空调机组（中物、大幅度、需跨越障碍）
- 场景： 在一栋6层楼（楼高约18米）的楼顶安装一台重约3吨的中央空调外机。楼前有围墙，吊车不能紧贴楼体。
- 作业分析：
- 重量： 3吨（含索具约3.1吨）。
- 幅度与臂长（这是关键）：
- 需要将设备吊到18米高的楼顶，加上吊索具高度和安全距离，要求吊钩起升高度至少22米。
- 吊车需要停在围墙外，回转中心到楼顶安装点的水平距离（幅度）预计为10米。
- 根据起重机的“起升高度曲线图”或计算，在10米幅度下，要达到22米高度，需要伸出较长的臂长。查表可知，可能需要使用全伸主臂（约21米）。
- 查表与决策：
- 找到“全伸主臂性能表”。
- 在“幅度”一栏找到10米。
- 在“臂长”一栏找到21米（或最接近的数值）。
- 查看交叉点的额定起重量。假设性能表显示在10米幅度、21米臂长下，起重量为3.5吨。
- 结论： 3.1吨 < 3.5吨，但余量非常小（仅0.4吨）。此方案处于临界状态，风险较高。
- 风险控制与方案优化：
- 严禁直接作业！
