好的，我们来详细解析一下徐工SQ6.3SK3Q这款汽车起重机在不同工况下起重性能表的应用案例。

首先，明确几个关键点：

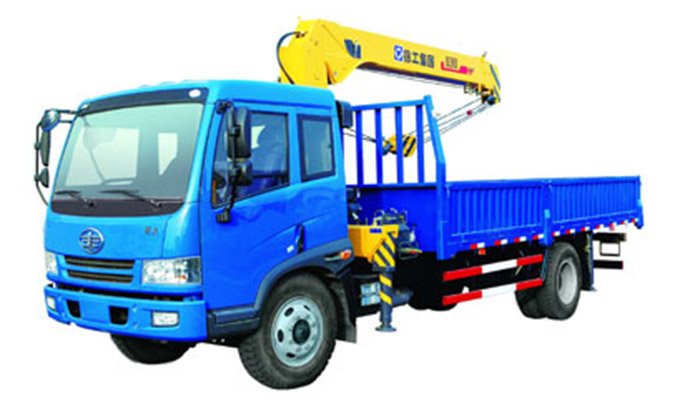

1. 车型定位：SQ6.3SK3Q是一款25吨级的汽车起重机，最大额定起重量为25吨。其核心特点是配备了四节U形主臂，全伸臂长31.5米，并可选择安装副臂（桁架式副臂），进一步扩展作业高度和幅度。
2. 性能表的核心：起重性能表不是单一的数字，而是一个多维度的矩阵。它明确规定了在不同的臂长组合和不同的工作幅度（吊车回转中心到吊钩垂线的水平距离） 下，起重机所能安全起吊的最大重量。
3. 安全前提：所有操作都必须在性能表的限制范围内进行，并严格遵守安全规程，包括考虑支腿状况（全伸或半伸）、地面承压能力、风速等因素。

---

应用案例解析

我们假设一个典型的施工场景，来分析如何查阅和应用SQ6.3SK3Q的性能表。

案例背景：

某工业园区需要安装一台大型空气压缩机机组。已知设备重量为 10吨，安装位置距离起重机预计停放位置 8米，安装高度为 12米。

第一步：确定基本工况

• 吊装重量：10吨。
• 工作幅度：8米。
• 所需高度：12米（吊钩高度需超过12米，加上索具长度）。

第二步：查阅性能表并选择工况

SQ6.3SK3Q的性能表通常会按主臂长度分段列出。我们需要找到一个既能满足高度要求，又能在8米幅度下吊起10吨的臂长工况。

查阅主臂工况性能表（假设数据，请以官方手册为准）：

工作幅度 (m)	臂长 10.4m	臂长 17.6m	臂长 24.8m	臂长 31.5m
3.0m	25.0t	20.0t	14.5t	9.5t
4.0m	22.0t	18.5t	13.8t	9.2t
5.0m	17.5t	16.0t	12.8t	8.8t
6.0m	14.0t	13.5t	11.5t	8.2t
7.0m	11.0t	11.2t	10.0t	7.5t
8.0m	8.5t	9.2t	8.8t	6.8t
9.0m	6.8t	7.5t	7.5t	6.0t
10.0m	5.5t	6.2t	6.3t	5.3t

分析：

1. 检查最短臂长（10.4米）：

   • 在8米幅度下，额定起重量为8.5吨。
   • 问题：8.5吨 < 10吨（设备重量），不满足要求！如果强行作业，有倾覆风险。

2. 检查稍长臂长（17.6米）：

   • 在8米幅度下，额定起重量为9.2吨。
   • 问题：9.2吨 < 10吨，依然不满足要求。

3. 检查臂长24.8米：

   • 在8米幅度下，额定起重量为8.8吨。
   • 问题：起重量反而比17.6米臂时更小，且仍小于10吨。

4. 关键发现：为什么臂长越长，同样幅度下的起重量越小？

   • 原因：起重机的起重能力不仅受稳定性（防倾覆）限制，还受结构强度限制。长臂工作时，吊臂自身的重量和受力变形更大，因此额定起重量会降低。

结论： 仅使用主臂，在8米幅度下无法安全吊装10吨的设备。

第三步：调整方案——利用性能表的其他部分

当主
