好的，我们来详细解析一下徐工SQ5ZK3Q在不同工况下起重性能表的应用案例。
首先，明确一下设备的基本信息：
- 型号： SQ5ZK3Q

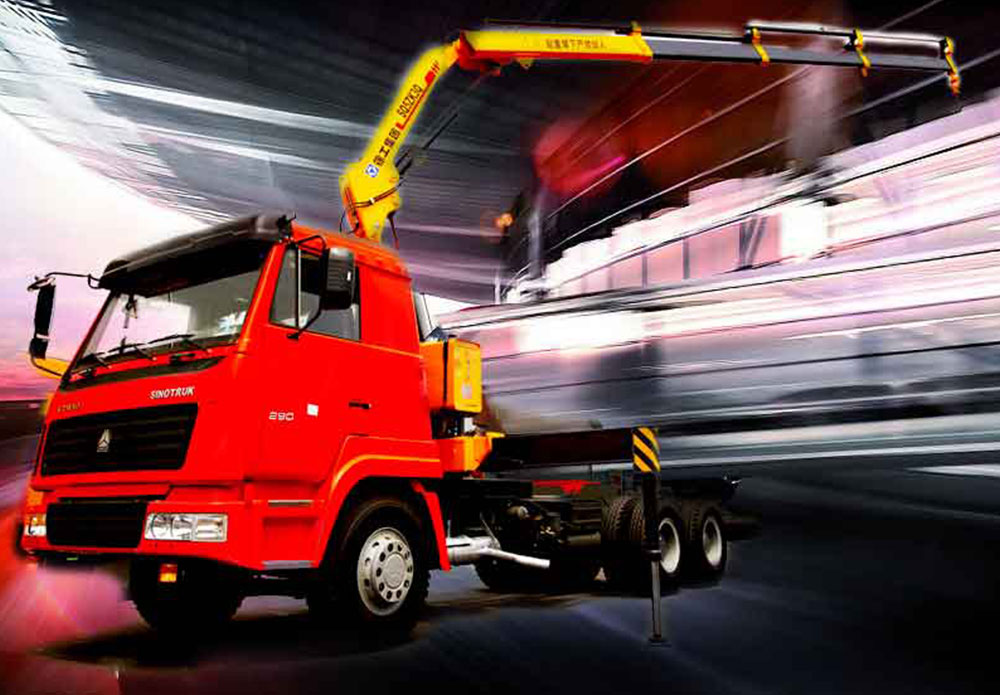

- 类型： 这是一款随车起重机，安装在卡车底盘上，兼具行驶和起重功能。
- 最大起重能力： 5吨（这是该型号的基本额定起重量）。
- 核心特点： 通常为三节臂或四节臂，全液压驱动，带有伸缩和变幅功能。
核心前提：起重性能表是关键 起重性能表是吊车操作的“生命线”。它不是一个固定的数值，而是一个多维度的数据矩阵，主要受以下因素影响：
- 工作幅度：吊臂回转中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。
- 吊臂长度：臂伸得越长，起重能力越小。
- 支腿状态：是否使用支腿、支腿是否全伸，对稳定性至关重要。
- 底盘状态：是否打支腿作业（固定作业）还是使用轮胎作业（移动式作业）。
SQ5ZK3Q的性能表会明确标注在不同臂长、不同幅度下的最大允许起重量。
应用案例解析
以下是几个典型的工况应用案例，演示如何查询和使用性能表。
案例一：仓库内装卸托盘货物（标准工况）
- 场景描述： 卡车停靠在仓库月台，需要将车上的设备零部件（每个托盘约1.2吨）卸到月台上。月台高度约1.2米，作业空间开阔。
- 工况分析：
- 吊装目标： 1.2吨托盘。
- 作业半径： 由于卡车紧靠月台，吊臂只需小幅伸出，工作幅度很小，可能在3米以内。
- 臂长选择： 使用基本臂或伸出第一节臂即可，臂长可能在5米左右。
- 支腿状态： 必须全伸支腿，确保稳定性。
- 性能表查询与应用：
- 找到对应“全支腿”工况的性能表。
- 查找“臂长5米”这一列。
- 在“工作幅度3米”这一行，查到的额定起重量会远大于1.2吨（可能接近5吨）。
- 决策与操作：
- 安全性： 实际载荷（1.2吨）远小于额定起重量，安全余量充足，操作安全。
- 效率： 可以选择较快的起升和回转速度，提高装卸效率。
- 要点： 即使载荷不大，也必须严格遵守操作流程，如检查吊带、货物捆绑等。
案例二：狭窄工地吊装预制构件（临界工况）
- 场景描述： 在市政改造工地，需要将水泥管（重约3吨）吊装到预先挖好的沟槽中。工地空间狭窄，卡车无法完全靠近沟槽。
- 工况分析：
- 吊装目标： 3吨水泥管。
- 作业半径： 由于场地限制，吊臂需要伸得较远，假设工作幅度为5.5米。
- 臂长选择： 为了达到沟槽上方，可能需要伸出第二或第三节臂，假设臂长为9米。
- 支腿状态： 全伸支腿。
- 性能表查询与应用：
- 找到“全支腿”工况性能表。
- 查找“臂长9米”这一列。
- 在“工作幅度5.5米”这一行，查到的额定起重量可能非常接近3吨（例如3.2吨）。
- 决策与操作：
- 危险性： 这是临界工况！实际载荷（3吨）非常接近性能表规定的极限值（3.2吨）。
- 安全措施：
- 严禁超载： 绝对不可尝试吊装超过3.2吨的货物。
- 缓慢操作： 所有动作（起升、回转、变幅）必须平稳缓慢，避免任何冲击载荷。
- 检查配重： 确保车辆处于水平状态，支腿下垫好枕木。
- 专人指挥： 必须有信号工全程指挥，确保吊装路径清晰。
- 要点： 在这种工况下，性能表是防止倾翻事故的唯一依据，必须精确遵守。
