吊车参数应用

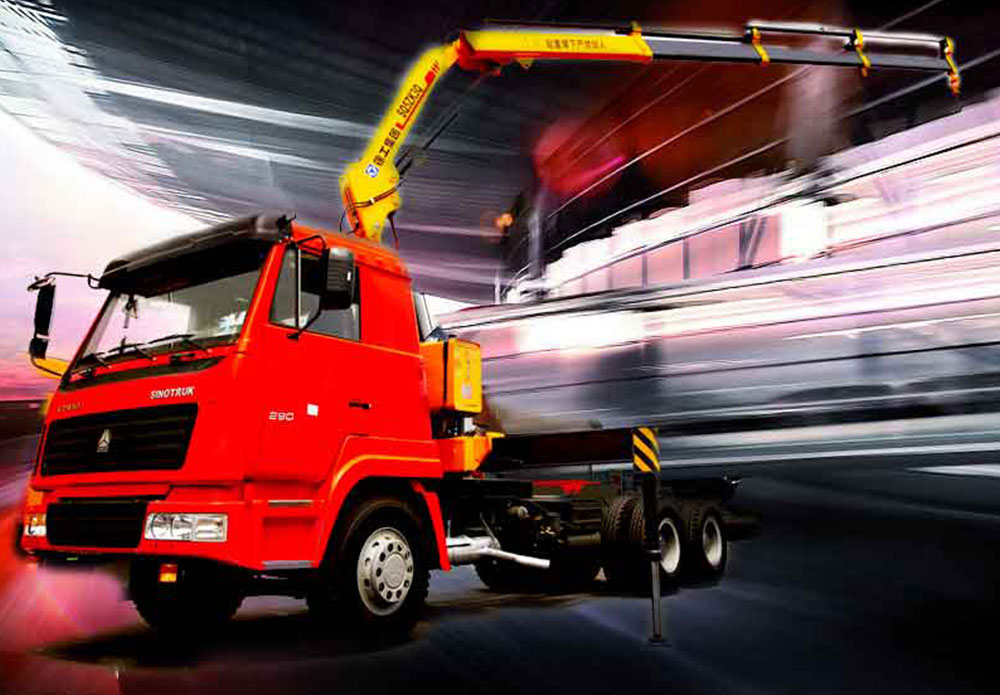

好的，我们来详细解析一下徐工SQ5ZK2随车吊在不同工况下，如何应用其《起重性能表》来确保作业安全与高效。
首先，明确SQ5ZK2的基本参数：
- 车型： 随车起重机（安装在卡车底盘上）
- 最大起重量： 5吨
- 臂架形式： 折臂式（ZK系列）
- 主要特点： 结构紧凑，适合空间受限的作业，如工厂、仓库、货运站等。
核心原则：理解性能表的关键参数 在查看任何起重性能表前，必须理解三个核心参数的相互制约关系：
- 工作幅度（R）： 吊钩中心到起重机回转中心的水平距离。幅度越大，起重能力越小。
- 额定起重量（Q）： 在该工作幅度下，起重机允许吊起的最大重量。
- 臂长（L）： 起重臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
性能表就是一个由臂长和工作幅度共同决定额定起重量的矩阵。
应用案例场景分析
案例一：仓库内搬运模具（精确计算，空间受限）
- 工况描述： 需要将一台重约2.5吨的模具从仓库门口搬运到内部指定位置。仓库净高4.5米，通道相对狭窄，需要起重机在有限的空间内完成起吊、回转和移动。
- 应用性能表步骤：
- 确定重量： 货物重量2.5吨。
- 估算幅度： 卡车需要停靠在通道中央，模具放置点距离卡车回转中心约4米。
- 选择臂长： 由于仓库净高只有4.5米，必须使用较短的臂长（例如基本臂或只伸出第一节臂）以避免吊臂碰到屋顶。假设使用臂长L=4.5米。
- 查表： 在性能表中找到“臂长L=4.5米”这一列，向下查找“工作幅度R=4米”对应的行，交叉点的数值即为该工况下的最大起重量。假设查表得 Q=3.2吨。
- 安全判定： 货物重量2.5吨 < 额定起重量3.2吨。结论：作业安全。
- 额外考虑：
- 稳定性： 由于是室内作业，地面通常坚实平整，但仍需检查。
- 支腿： 必须全伸支腿，确保起重机处于最稳定的状态。
- 动态载荷： 起升和回转动作必须平稳缓慢，避免突然加速产生的动载效应导致超载。
案例二：工地吊装预制板（接近极限，需格外谨慎）
- 工况描述： 在建筑工地，需要将一块重约4.8吨的预制板吊装到二楼。卡车可以停靠在离安装点较近的位置，预计工作幅度为3米。
- 应用性能表步骤：
- 确定重量： 货物重量4.8吨，非常接近吊机的5吨最大额定起重量。
- 估算幅度和臂长： 幅度R=3米，为了达到二楼高度，需要伸出一定长度的臂架，假设臂长L=6米。
- 查表： 在性能表中找到“臂长L=6米”列和“幅度R=3米”行，交叉点数值假设为 Q=4.9吨。
- 安全判定： 货物重量4.8吨 < 额定起重量4.9吨。从数字上看是允许的，但这是非常危险的临界作业。
- 风险分析与应对措施：
- 重量误差： 预制板的实际重量是否精确？必须有明确的重量证明，不能估计。任何微小的超重（如4.95吨）都会导致事故。
- 吊具重量： 4.8吨是净重，必须加上吊钩、钢丝绳等吊具的重量（例如0.15吨），总吊重为4.95吨，此时已超过4.9吨的额定值，严禁起吊！
- 解决方案： 必须调整方案。可以尝试：
- 减小幅度： 将卡车再靠近一点，使幅度R减小到2.5米，查表看额定起重量是否显著增加。
- 使用更短臂长： 如果
