好的，我们来详细解析一下徐工XCT110起重机在不同工况下，如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
首先，明确一个核心概念：起重性能表是吊车作业的“法律”和“地图”。任何操作都不能超越性能表的规定。

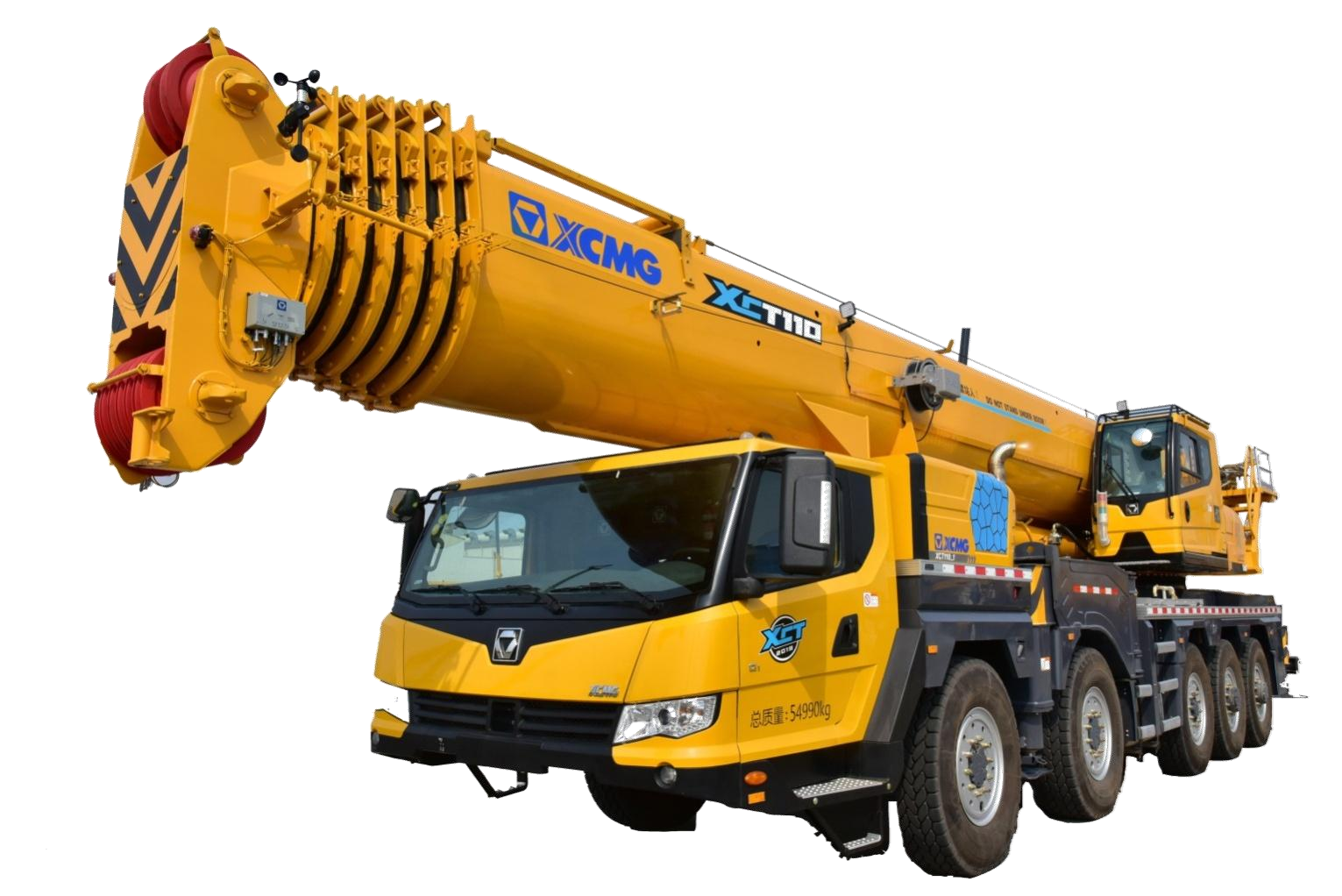

徐工XCT110（以主流型号为例）关键参数回顾：
- 最大额定起重量： 110吨
- 主臂长度： 基本臂13.5米，全伸主臂可达51米（不同版本可能略有差异）
- 副臂： 通常可加装副臂，进一步延伸作业高度和半径。
- 支腿跨距： 全伸/半伸可选，跨距越大，稳定性越好，起重能力越强。
起重性能表应用的核心步骤（适用于所有工况）
在查看性能表前，必须明确以下三个关键参数：
- 工况（支腿模式）： 是全支腿还是半支腿？
- 作业半径： 吊钩中心到起重机回转中心的水平距离。
- 臂长： 主臂伸出的长度。
应用流程： 确定工况 → 测量/预估作业半径 → 确定所需臂长 → 在对应工况的性能表中，交叉查找“半径”和“臂长”两个参数，其交汇点的数值即为该条件下的最大允许起重量。
不同工况下的应用案例
徐工XCT110的性能表通常会分为几个主要工况，最常见的是全支腿和半支腿工况。
案例一：全支腿工况下的厂房钢结构吊装
- 场景描述： 在一个开阔的工地，吊装一段重35吨的钢梁，安装高度为25米。工地地面坚实平整，允许起重机全伸支腿。
- 应用步骤：
- 确定工况： 地面条件好，使用全支腿工况。这是最稳定、起重能力最强的工况。
- 分析参数：
- 被吊物重量： 35吨（必须包括吊钩、索具等所有重量）。
- 安装高度： 25米。考虑吊索高度和构件本身高度，吊钩需要达到约28-30米的高度。主臂长度需要满足此高度。
- 作业半径： 由于钢结构需要精准就位，初步计划将起重机停在距离安装点10米的位置。
- 查阅性能表（全支腿工况）：
- 找到对应全支腿的性能表分页。
- 在表中，先找到半径10米这一列。
- 然后向下看这一列，寻找能满足高度要求的臂长。例如，查看臂长31.7米时，10米半径下的额定起重量可能是70吨左右，远大于35吨，能力充足。
- 安全校核： 35吨 < 70吨，且留有足够安全余量。方案可行。
- 实际调整： 如果现场有障碍物，需要增大半径到14米。再次查表：14米半径，31.7米臂长下，额定起重量可能降至约45吨。35吨 < 45吨，仍然安全，但安全余量变小，操作需更加平稳。
案例二：半支腿工况下的狭窄场地设备安装
- 场景描述： 在一个厂区改造项目中，需要在狭窄的道路旁安装一台重15吨的设备。受限于周围管道和建筑，起重机支腿无法完全展开，只能使用半支腿工况。
- 应用步骤：
- 确定工况： 场地狭窄，强制使用半支腿工况。特别注意：半支腿工况下，起重能力会大幅下降，且通常对回转角度有严格限制（例如侧方、后方区域禁止吊载或能力极低）。
- 分析参数：
- 被吊物重量： 15吨。
- 安装位置与半径： 设备就在路边，预计作业半径为9米。
- 查阅性能表（半支腿工况）：
- 找到对应半支腿的性能表分页。务必注意性能表上标注的允许作业区域（通常是正前方或侧前方特定角度）。
- 在表中查找半径9米这一列。
- 选择适当的臂长。例如，臂长18.2米，9米半径下的额定起重量可能为22吨。
- 安全校核： 15吨 < 22吨，理论可行
