好的，我们来详细解析一下徐工SQ3.2ZK1和SQ3.2ZK2在不同工况下起重性能表的应用案例。

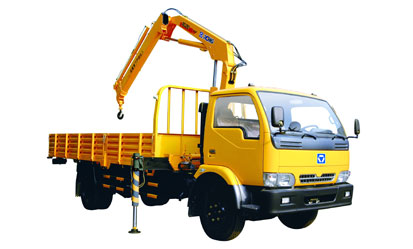

首先，需要明确一个关键点：SQ3.2ZK1 和 SQ3.2ZK2 是同一款车型（SQ3.2）的两种不同配置，主要区别在于“主臂+副臂”的长度组合。

• SQ3.2ZK1： 通常指二节主臂 + 一节副臂的配置。这是最基础、最常见的配置，适用于大多数常规的室内外作业。
• SQ3.2ZK2： 通常指三节主臂 + 一节副臂的配置。拥有更长的臂长，适用于需要更大工作半径或更高起升高度的工况。

核心原则：起重性能表是吊装作业的“生命线”，任何操作前都必须严格查阅。

---

案例一：厂房内设备安装（使用SQ3.2ZK1配置）

• 工况描述： 需要将一台重1.5吨的数控机床吊装到车间内部的混凝土基础上。车间净高8米，设备需要越过一些低矮的障碍物，吊装半径约为7米。
• 应用分析：
  1. 选择配置： 厂房内空间有限，净高8米，不需要极长的臂架。SQ3.2ZK1（二节主臂）的臂长足以满足要求，且结构更紧凑，操作更灵活。
  2. 查阅性能表： 找到SQ3.2ZK1的性能表。
     • 首先看主臂工况（不带副臂）。在性能表中，找到“工作半径”为7米这一列。
     • 然后查看对应不同臂长下的额定起重量。假设在臂长10.2米时，7米半径的额定起重量为2.2吨。
  3. 安全校核：
     • 设备重量（1.5吨） < 额定起重量（2.2吨），满足要求。
     • 还需考虑吊具重量（如吊钩、索具，假设0.1吨），总吊重为1.6吨，依然小于2.2吨。
     • 检查起升高度：性能表会注明不同臂长和角度下的起升高度，需确保能安全将设备吊起并越过障碍。
• 结论： 在该工况下，使用SQ3.2ZK1配置，在7米半径、臂长10.2米下作业是安全可行的。

---

案例二：楼顶空调机组吊装（使用SQ3.2ZK2配置）

• 工况描述： 需要将一台重0.8吨的大型空调外机吊装到6层楼楼顶（楼高约18米）。由于楼前有绿化带，吊车支车位置距离安装点水平距离（即吊装半径）约为14米。
• 应用分析：
  1. 选择配置： 此工况对臂长和起升高度要求很高。必须使用SQ3.2ZK2（三节主臂）甚至可能需要伸出副臂才能达到所需高度。
  2. 查阅性能表：
     • 第一步：主臂工况。查看SQ3.2ZK2性能表，在14米半径下，即使全伸主臂（假设臂长17.5米），其起重量可能已经很小（例如仅1.0吨），且起升高度可能仍不够。
     • 第二步：副臂工况。此时必须切换到副臂性能表。性能表会明确标注主臂角度（如30°）、主臂长度、副臂长度和安装角度。
     • 假设工况：主臂全伸17.5米，仰角60°，副臂长6.5米。在性能表中找到对应14米半径的额定起重量，可能仅为0.9吨。
  3. 安全校核：
     • 设备重量（0.8吨） < 额定起重量（0.9吨），理论上满足。
     • 但这是极限工况！ 必须极度谨慎：
       • 风速必须严格控制在安全范围内，副臂作业对风载非常敏感。
       • 地面承载力必须足够，支腿必须全伸并垫好枕木。
       • 操作必须平稳，严禁急停急启。
       • 0.9吨的额度减去吊具重量后，安全余量很小，需考虑是否有超载风险。
• 结论： 在该极限工况下，使用SQ3.2ZK2的副臂工况是唯一
