好的，我们来详细解析一下徐工SQ3.2SK2Q这款随车吊在不同工况下起重性能表的应用案例。

首先，明确几个关键点：

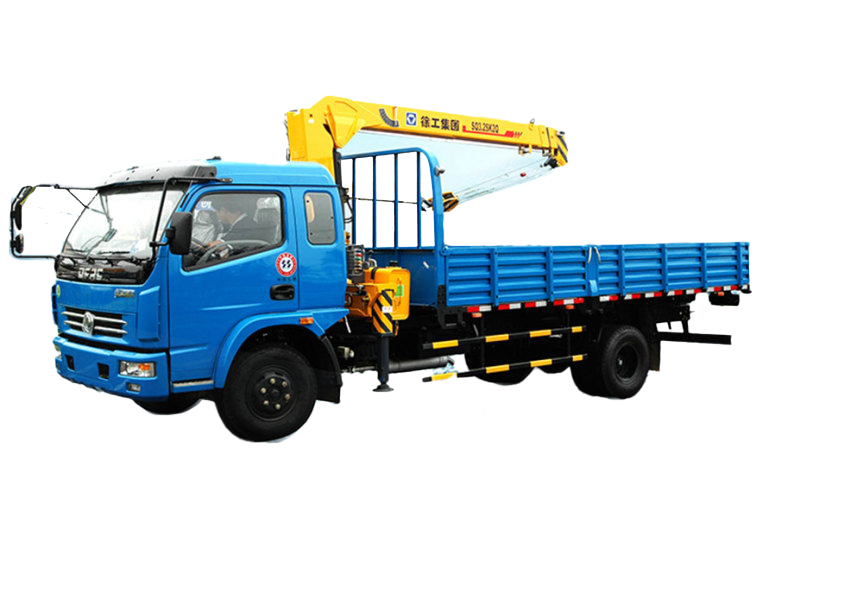

• 车型定位：SQ3.2SK2Q是一款小吨位随车吊，额定起重量为3.2吨。它通常安装在轻型或中型卡车上，用于城市物流、建材搬运、设备安装维修等轻型吊装作业。
• 核心参数：起重性能表的核心变量是工作幅度（吊臂伸出的水平距离） 和吊臂仰角。起重量与工作幅度成反比，与吊臂仰角成正比。
• 性能表构成：性能表通常是一个矩阵，纵轴是吊臂仰角或节数，横轴是工作幅度，交叉点就是该工况下的最大额定起重量。

重要前提：安全第一！ 在应用任何性能表之前，必须牢记：

1. 支腿必须完全伸出，确保吊机在坚实平整的地面上工作。
2. 性能表数据是在最佳稳定工况下的数值，实际作业中必须考虑风载、惯性、地面松软等因素，通常建议留有10%-20%的安全余量。
3. 严禁超载！ 超载是导致翻车、折臂等严重事故的主要原因。

---

徐工SQ3.2SK2Q起重性能表（模拟示例）

为了便于说明，我们模拟一个简化的性能表（请注意，此表为示意，具体数值请查阅官方手册）：

工作幅度 (米)	吊臂仰角 (度)	额定起重量 (吨)	备注 (吊臂节数)
2.5	75°	3.2	1节
3.0	70°	2.8	1节
3.5	65°	2.3	1节或2节
4.0	60°	1.8	2节
5.0	50°	1.2	2节
6.0	40°	0.8	全伸（3节）
7.0	30°	0.5	全伸（3节）

---

应用案例场景分析

案例一：从地面吊装预制板到二楼窗口（距离卡车约4米）

• 工况分析：

  • 目标位置：二楼窗口，高度约4米，水平距离卡车侧面约4米。
  • 被吊物：水泥预制板，重量约1.5吨。
  • 关键参数：工作幅度 ≈ 4米。

• 查表与应用：

  1. 查找对应行：在性能表中找到“工作幅度 4.0米”这一行。
  2. 确定起重量：对应起重量为 1.8吨。
  3. 安全校验：被吊物重1.5吨，小于额定起重量1.8吨。理论上是安全的。
  4. 操作规划：
     • 将卡车停稳，支腿完全伸出。
     • 操作吊臂，使其仰角达到约60°，工作幅度控制在4米左右。
     • 缓慢起吊，确保吊臂在起重能力范围内。

• 风险提示：如果预制板重量是1.7吨，则非常接近额定值，风险很高。应考虑减轻重量或调整卡车位置，缩短工作幅度到3.5米（此时起重量为2.3吨），以增加安全系数。

案例二：在狭窄胡同里吊装空调外机（距离卡车约6米）

• 工况分析：

  • 作业环境：胡同狭窄，卡车无法紧贴作业点，必须远距离吊装。
  • 被吊物：空调外机，重量约0.1吨（100公斤）。
  • 关键参数：工作幅度 ≈ 6米。

• 查表与应用：

  1. 查找对应行：找到“工作幅度 6.0米”这一行。
  2. 确定起重量：对应起重量为 0.8吨（800公斤）。
  3. 安全校验：外机仅100公斤，远小于0.8吨。从起重能力角度看，非常安全。
  4. 操作规划：
     • 虽然重量很轻，但吊
