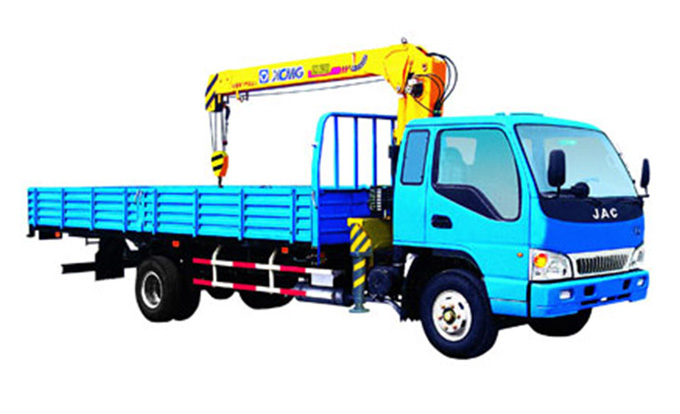

好的，我们来详细解析一下徐工SQ3.2SK1Q这款随车吊的起重性能表在不同实际工况下的应用案例。
首先，明确一下设备的基本信息：
- 型号： SQ3.2SK1Q
- 类型： 折臂式随车起重机
- 最大起重力矩： 3.2吨·米
- 最大起重量： 通常在主臂最短、幅度最小时实现，可能在1.5吨左右（具体需查官方性能表）。
- 核心特点： 折臂吊结构紧凑，适合在狭窄空间作业，举升高度有优势，但吊重能力随幅度变化非常敏感。
重要前提：任何吊装作业前，必须查阅并严格遵守随车吊上张贴的《起重性能表》！ 性能表会明确给出在不同臂长、不同工作幅度（吊臂角度或伸出距离）下的额定起重量。以下案例均基于对性能表的理解和应用。
应用案例一：城市狭窄巷道内的建材吊运
工况描述：
- 任务：将一捆重量约800公斤的瓷砖从路边吊运至6楼阳台（高度约18米）。
- 环境：巷道狭窄，吊车一侧紧邻墙壁，作业幅度受限。
- 设备状态：需要使用全伸主臂，并可能加装一节或两节副臂（飞臂）。
性能表应用与分析：
- 确定幅度：由于巷道狭窄，吊臂无法完全伸开。假设吊臂中心到货物垂线的水平距离（工作幅度）为4米。
- 查阅性能表：找到“全伸主臂+一节飞臂”的工况列，查看在4米幅度下的额定起重量。假设性能表显示为 0.9吨（900公斤）。
- 安全校核：
- 货物重量（800kg）< 额定起重量（900kg） → 符合要求。
- 考虑安全系数：虽然800kg < 900kg，但必须考虑吊索具的重量（约20-30kg）以及可能的晃动冲击。因此，实际负荷已接近额定值的90%，属于需谨慎操作的范围。
- 操作要点：
- 必须缓慢、平稳操作，避免突然起升或回转。
- 确保支腿完全伸出并垫牢，保证车辆绝对水平稳定。
- 专人指挥，观察吊臂与周围建筑物、电线的安全距离。
案例总结：在此类狭窄空间作业，工作幅度是决定性因素。性能表帮助操作手精确判断在当前条件下能否安全完成吊装，避免了因盲目操作导致的倾覆风险。
应用案例二：物流仓库内的托盘货物装卸
工况描述：
- 任务：从货车上卸下标准托盘货物，每托重量约500公斤。
- 环境：仓库内作业，空间相对宽敞，但高度有限（可能有顶棚）。
- 设备状态：使用较短的主臂即可，作业幅度可以调整。
性能表应用与分析：
- 确定幅度与臂长：为了快速高效，操作手会选择将货车停靠在最佳位置，使工作幅度尽可能小，例如2米。使用较短的主臂（非全伸）以增加稳定性。
- 查阅性能表：找到“基本臂”或“中等臂长”的工况列，查看在2米幅度下的额定起重量。假设性能表显示为 1.4吨（1400公斤）。
- 安全校核：
- 货物重量（500kg） << 额定起重量（1400kg） → 非常安全。
- 此时，吊车有非常大的能力冗余。
- 操作要点：
- 可以利用能力优势，适当提高作业效率，但依然要平稳操作。
- 重点检查吊具（如吊装带、夹具）是否完好，确保货物绑扎牢固。
- 注意货物在回转过程中的摆动，不要碰撞到货车或仓库设施。
案例总结：在常规装卸作业中，通过优化停车位置减小工作幅度，可以大幅提升吊车的有效起重能力，使作业既安全又高效。性能表指导操作手找到了最经济的作业点。
应用案例三：设备安装与就位
- 工况描述：
- 任务：将一台重量约1吨的空调室外机吊装到裙楼楼顶（高度约10米）并进行精确就位。
- 环境：楼下为步行街，需要
