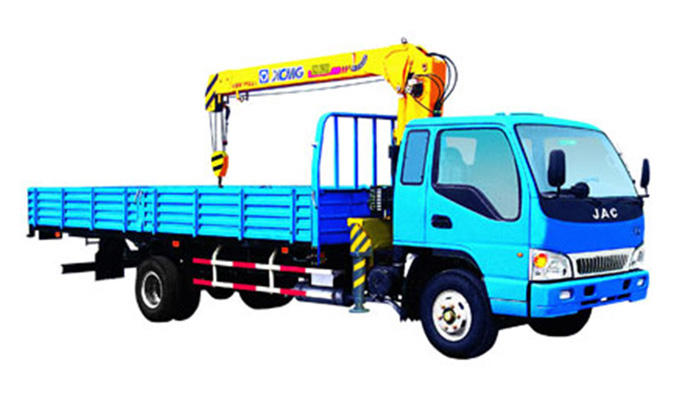

好的，我们来详细解析一下徐工SQ3.2SK1Q随车吊在不同工况下如何应用其起重性能表。
首先，明确一个核心概念：起重性能表是吊装作业的生命线，是确保安全、高效作业的根本依据。 任何操作都不能脱离性能表进行。
徐工SQ3.2SK1Q 基本参数回顾
- 型号含义： SQ3.2SK1Q
- SQ： 徐工随车吊系列代号。
- 3.2： 最大额定起重力矩，单位为 吨·米。这是吊机能力的核心指标（3.2吨×1米，或1吨×3.2米，以此类推）。
- SK1Q： 代表特定的吊机型号和配置。
- 最大起重量： 约 3200 公斤（3.2吨）
- 最大工作幅度： 通常在 8-9 米左右（具体需查官方性能表）
- 臂架形式： 通常为二节或三节直臂或小弯臂。
理解起重性能表的关键要素
性能表通常是一个二维表格，横轴是工作幅度（吊臂伸出的水平距离），纵轴是臂长。表格交叉点的数值就是在该臂长和幅度下，吊机允许的最大起重量。
应用性能表时必须遵守的铁律：
- 幅度决定一切： 起重量随着工作幅度的增加而急剧减小。在3米能吊3吨，在6米可能只能吊1吨。
- 严禁超载： 任何情况下都不能超过性能表规定的数值。
- 考虑吊具重量： 性能表中的起重量指的是吊钩以下的净重，必须将吊钩、绳索、卸扣等吊具的重量计算在内。
- 支腿状态： 性能表通常基于“全伸支腿、水平坚硬地面”的理想工况。如果支腿未全伸或地面松软，实际起重能力会大打折扣，必须进行折减。
不同工况下的应用案例
假设我们手头有一份简化的SQ3.2SK1Q性能表（请注意：以下为模拟数据，实际操作请务必查阅随车附带的官方原版性能表！）
| 工作幅度 (米) | 臂长 5.0 米 (吨) | 臂长 7.0 米 (吨) | 臂长 8.5 米 (吨) |
|---|---|---|---|
| 2.5 | 3.2 | 2.5 | - |
| 3.0 | 2.8 | 2.2 | 1.8 |
| 4.0 | 1.9 | 1.6 | 1.3 |
| 5.0 | 1.3 | 1.1 | 0.9 |
| 6.0 | - | 0.8 | 0.7 |
| 7.0 | - | 0.5 | 0.5 |
| 8.0 | - | - | 0.3 |
案例一：工地装卸预制板（近距离、重物工况）
- 工况描述： 将一块重2.5吨的混凝土预制板从卡车上吊运到工地指定位置，水平移动距离约4米。
- 应用分析：
- 确定重量： 货物重2.5吨。假设吊钩和绳索重50公斤，总重为2.55吨。
- 规划幅度： 吊机中心到卡车货箱的距离约为3米，到放置点的距离约为4米。我们需要确保在最大幅度4米时也能安全吊装。
- 查阅性能表：
- 查看 “臂长 5.0米” 列，在 4.0米 幅度下，允许起重量为 1.9吨。这远小于2.55吨，不安全！
- 查看 “臂长 7.0米” 列，在 4.0米 幅度下，允许起重量为 1.6吨。同样不安全。
- 调整方案： 性能表显示，只有在很短的幅度下才能吊起2.5吨以上的重量。例如，在 臂长5.0米，幅度3.0米 时，允许起重量为 2.8吨 > 2.55
