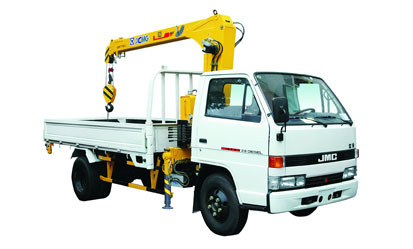

好的，我们来详细解析一下徐工SQ2SK1Q/K2Q（通常简称为SQ2SK）这款两节臂专用汽车起重机在不同工况下的起重性能表应用案例。

首先，明确一下这款车型的特点：

• 型号含义： SQ2SK1Q 和 SQ2SK2Q 的主要区别在于发动机的排放标准（例如国五和国六），但其基本起重能力是相似的。核心特点是 “两节臂” 和 “全伸支腿”。
• 核心优势： 车身短小灵活，非常适合在空间受限的工地（如厂房内部、仓库、地下车库、城市狭窄街道）进行吊装作业。它牺牲了主臂长度（最大起升高度），换取了极佳的通过性和紧凑性。
• 关键限制： 严禁带载伸缩臂！ 两节臂的设计意味着工作幅度（吊臂角度）和支腿伸出的状态直接决定了起重能力。

---

理解起重性能表的关键参数

在查看任何性能表前，必须理解四个核心参数的关系：

1. 工作幅度（R）： 吊钩重心到起重机回转中心的水平距离。幅度越大，起重能力越小。
2. 额定起重量（Q）： 在该工作幅度下，起重机允许吊起的最大重量。
3. 臂长（L）： 对于SQ2SK，主臂长度是固定的（例如10.8米或11.2米），但通过副臂（如果选配）可以增加长度和高度。
4. 支腿工况： 全伸支腿是标准工况，提供最大稳定性。半伸支腿或不伸支腿的起重能力会大幅下降，性能表会单独列出。

---

应用案例解析

假设我们手头有一份SQ2SK的简化性能表（数据为示例，请以官方手册为准）：

工况一：主臂工况（臂长 L = 10.8m）

工作幅度 (R)	2.5m	3.0m	3.5m	4.0m	5.0m	6.0m	7.0m	8.0m	10.0m
额定起重量 (Q)	8000kg	7200kg	6400kg	5800kg	4800kg	4000kg	3400kg	2900kg	2100kg

案例1：厂房内设备安装

• 任务： 将一台重3.5吨的机器设备吊装到混凝土基础上。
• 现场条件： 厂房净高12米，设备需要吊起约2米高，放置点距离起重机回转中心约4.5米。
• 应用分析：
  1. 确认重量： 货物重量 3.5吨 (3500kg) < 起重机最大额定起重量 (8000kg)，从总重量上看可行。
  2. 确认幅度： 工作幅度 R ≈ 4.5米。查看性能表，4米幅度对应5.8吨，5米幅度对应4.8吨。通过插值法估算，在4.5米幅度下的起重能力大约为 5.3吨。
  3. 安全校核： 货物重量3.5吨 < 估算能力5.3吨，安全。
  4. 确认高度： 臂长10.8米，在4.5米幅度下，吊钩的最大起升高度远高于厂房净高12米和所需的2米高度，满足要求。
• 结论： 此工况下，起重机能力充足，可以安全作业。但需注意设备体积，避免旋转时发生碰撞。

案例2：仓库栈板货物搬运

• 任务： 将一栈板建筑材料从卡车卸至仓库门口，栈板重4.2吨。
• 现场条件： 卡车停靠位置导致吊钩中心到回转中心距离约为6.5米。
• 应用分析：
  1. 确认重量： 4.2吨 (4200kg)。
  2. 确认幅度： R = 6.5米。查看性能表，6米幅度对应4.0吨，7米幅度对应3.4吨。估算在6.5米幅度下的起重能力约为 3.7吨。
  3. **安全
